应用
10.5. 直通
选择‘ 直通’子菜单时显示如下的对话框，表示处于PCB 直通状态。
如果Head在传送装置的上部，可能会影响到PCB的感应传感器，所以先把头移到远
离传送装置的位置后执行此命令。
图
10.6 “
过板操作
”
对话框
<通道设置> 领域
选择让PCB 通过的轨道 (Lane)。( 正面/背面 /两面)
基板尺寸
显示板子的尺寸。
<Conv. Width> 领域
可手动调整输送机的宽度。
<Move Rail> 按钮 - 在旁边的编辑框中输入 Conveyor宽度后点击此按钮，以
相应尺寸调节 Conveyor 宽度。
<在线状态> 领域
表示SMEMA 相关输入状态。（亮灯-On, 灭灯-Off）
Machine Busy: 无法传送PCB
Board is Available: PCB 可以传送PCB
10-10
Cutting-edge Modular Mounter HM Series Administrator's Guide
前位机
显示上一个工序的设备状态。
下一步
显示下一个工序的设备状态。
<开始> 按钮
开始进行PCB Bypass。
<停止> 按钮
中止进行PCB Bypass。
<Hide> 按钮
解除PCB Bypass状态后，关闭对话框。
10-11
应用
10.6. 暖机
设备接通电源，进行各驱动轴的准备运动时使用‘ 变暖’ 子菜单。按下此菜单时显示
如下的对话框。

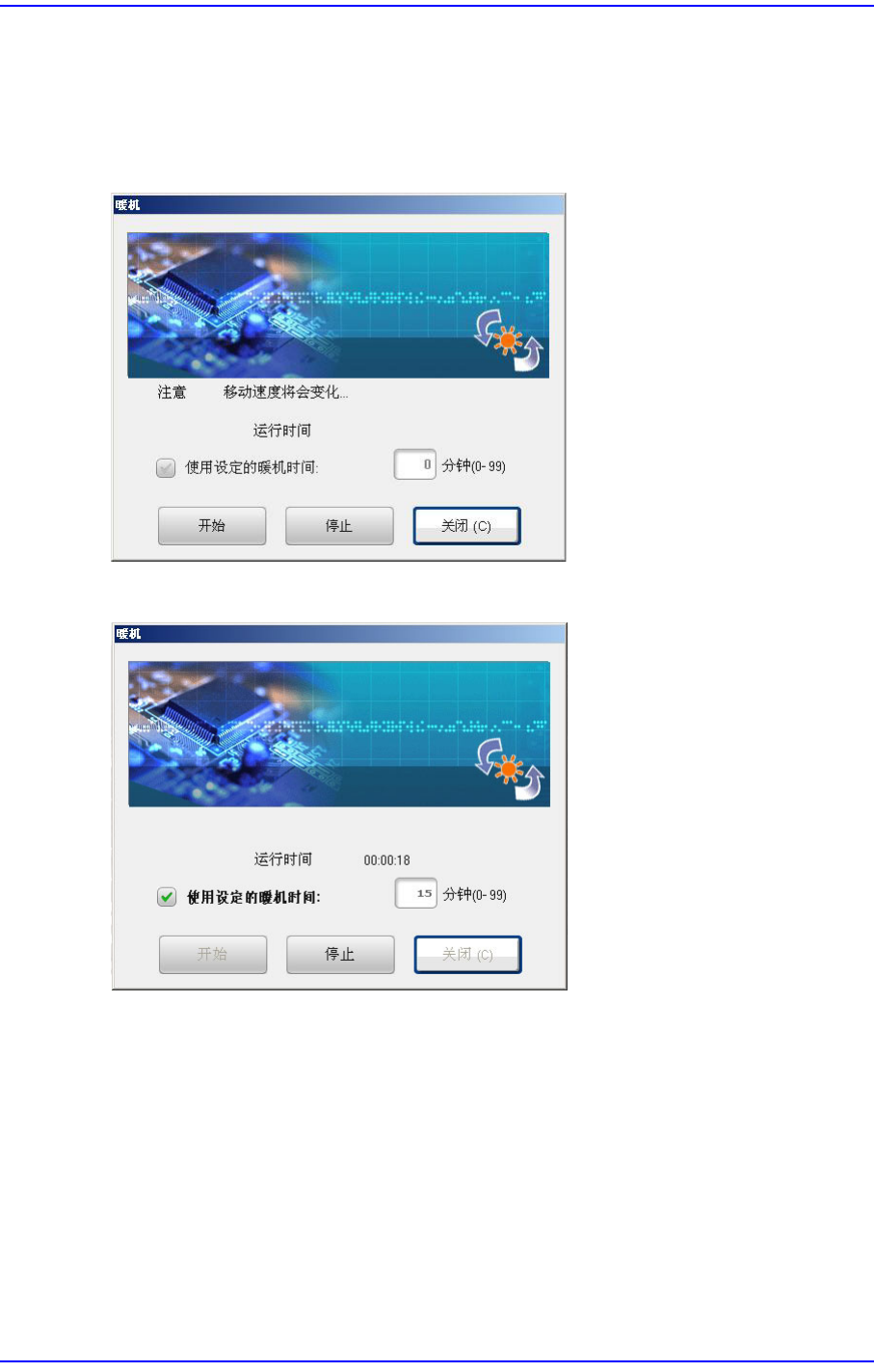

图
10.7 “
暖机
”
对话框
图
10.8 “
暖机
”
对话框
,
按下
<
开始
>
按钮之后
<开始> 按钮
开始变暖动作。按下此按钮时开始预热动作的同时在“ 变暖”对话框上显示所运
行时间(Elapsed Time)。
<停止> 按钮
按下此按钮时结束<变暖> 动作。
<使用设定时暖机时间> 选择框
选择此选择框后请输入所要时间。（单位：分）
