15.1.17. Parking

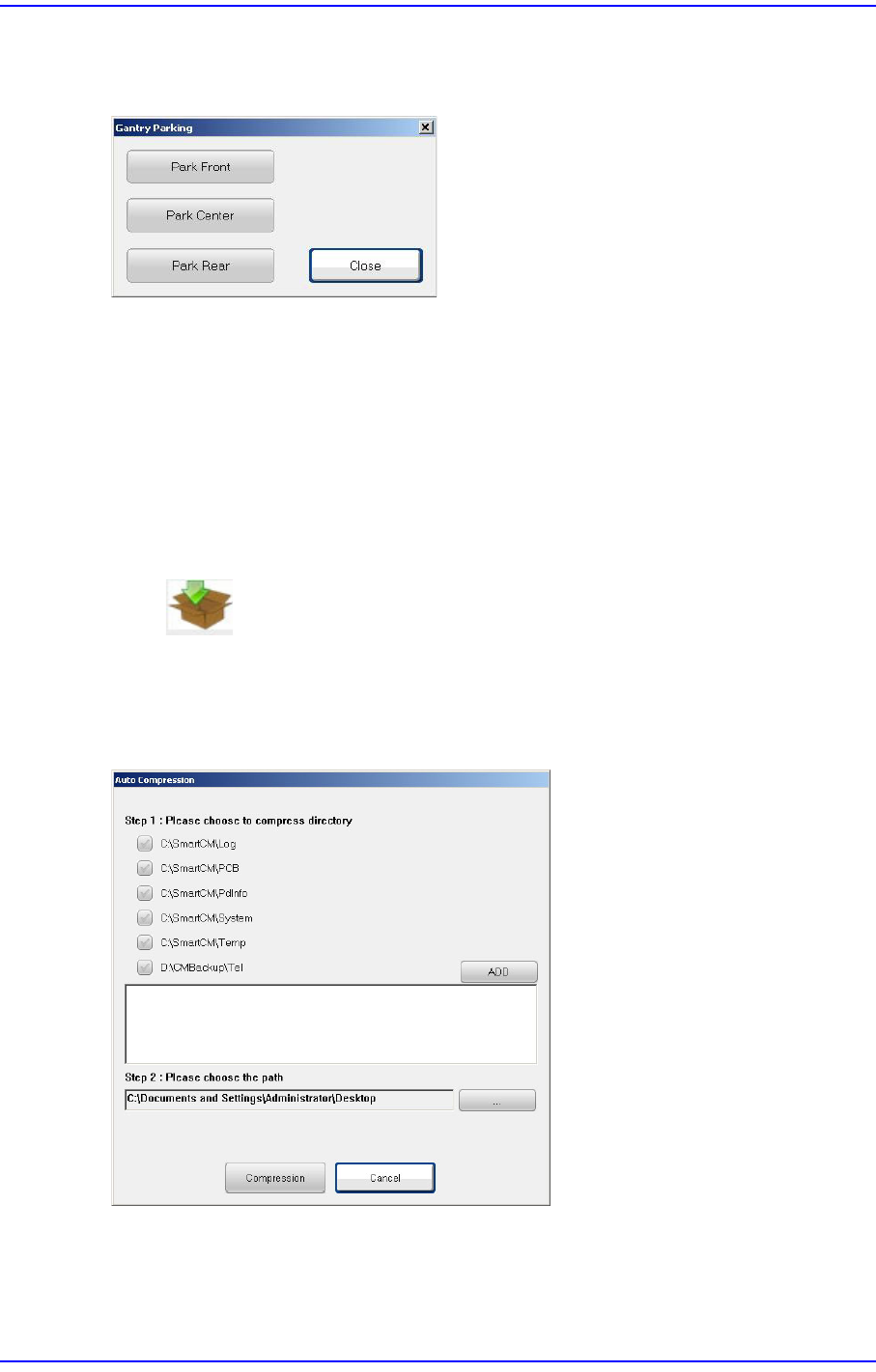

实行<Garntry Parking> 对话框。
Park Front
把悬臂移动到设备的正面。
ParkCenter
把悬臂移动到设备的中央。
Park Rear
把悬臂移动到设备的背面。
15.1.18. 升缩
“压缩 ” 菜单可以把MMI的系统文件压缩成ZIP文件后备份到使用者斯指定的路径。
选择该菜单就会出现下列对话框
图
15.9 “
升缩
”
信息框
可备份的文件种类如下.
Log
PCB
15-28
Cutting-edge Modular Mounter HM Series Administrator's Guide
Pdinfo
System
Temp
Tel
15.1.19. Place Recovery
如果在生产过程中SVS 相机识别出PCB上贴装元件失败或者发生PBI错误，可以查
看该贴装点的错误信息后采取措施。
1: Log
2: Error Message
3: Detail
<Log> 领域
以列表显示出发生了贴装点错误的元件的基本信息。
<Error Message> 领域
针对<Log>领域所选择的显示出错误信息。
<Detail> 领域
针对<Log>领域所选择的项显示出元件贴装点信息。
<Control> 领域
<Control>领域的菜单会随着贴装点错误类型而不同地显示。
15-29
其它
菜单
SVS贴装错误
选择控件
为了利用视觉窗口查看PCB 的贴装点而选择基准相机。
<Move> 按钮
把“ 选择控件”中选择的基准相机移动到指定的坐标位置。
<Blow Dump> 按钮
移动到吹气(blow)抛料盒生成吹气并且把吸嘴所吸取的元件废弃到抛料
盒或清扫吸嘴内部。
<STEP Dialog Open> 按钮
移动到‘步骤’菜单后，选择<Log> 领域中所选择的元件的贴装点。
<Light> 按钮
设置基准相机的照明并查看贴装点。
<SVS Test> 按钮
针对安装了<Log>领域中所选贴装点的元件的吸嘴进行SVS检查。
<Panorama Insp.> 按钮
针对元件形状进行分割识别后，将其合成后显示在一个视觉窗口上。
<ANC Dialog Open> 按钮
移动到针对安装了<Log>领域中所选贴装点的元件的吸嘴被配置的ANC
的‘ 系统ANC 管理’对话框。
PBI错误(Option)
选择控件
为了利用视觉窗口查看PCB 的贴装点而选择基准相机。
<Move> 按钮
把“ 选择控件”中选择的基准相机移动到指定的坐标位置。
<Remove NG Part> 按钮
选自<Log> 领域的贴装点的Shield Can 元件被判断为真不良时，触摸该
按钮从PCB删除所贴装的元件。确认是否正常地清除了元件，然后选择
元件清除成功与否。
