2-56
Cutting-edge Modular Mounter HM Series Administrator's Guide
显示测量位置。
<3.测量点>
显示出基板的高度测量位置列表。
<动到贴装点> , 按钮
让相应的基准相机依次移动到所设测量点位置。
<按点检查>复选
仅在<3.测量点>选择的位置测量Board的高度
<准点校正> 复选框
测量Board的高度时,它会识别基准点标记后移动。
<Board边缘余量>区域
<2. 测量数量>中选择16对位时,设置Board边缘的XY边距。
<高度公差>区域
设置Board的高度公差。开始生产前先测量Board的高度,根据设定范围决定是
否进行生产。

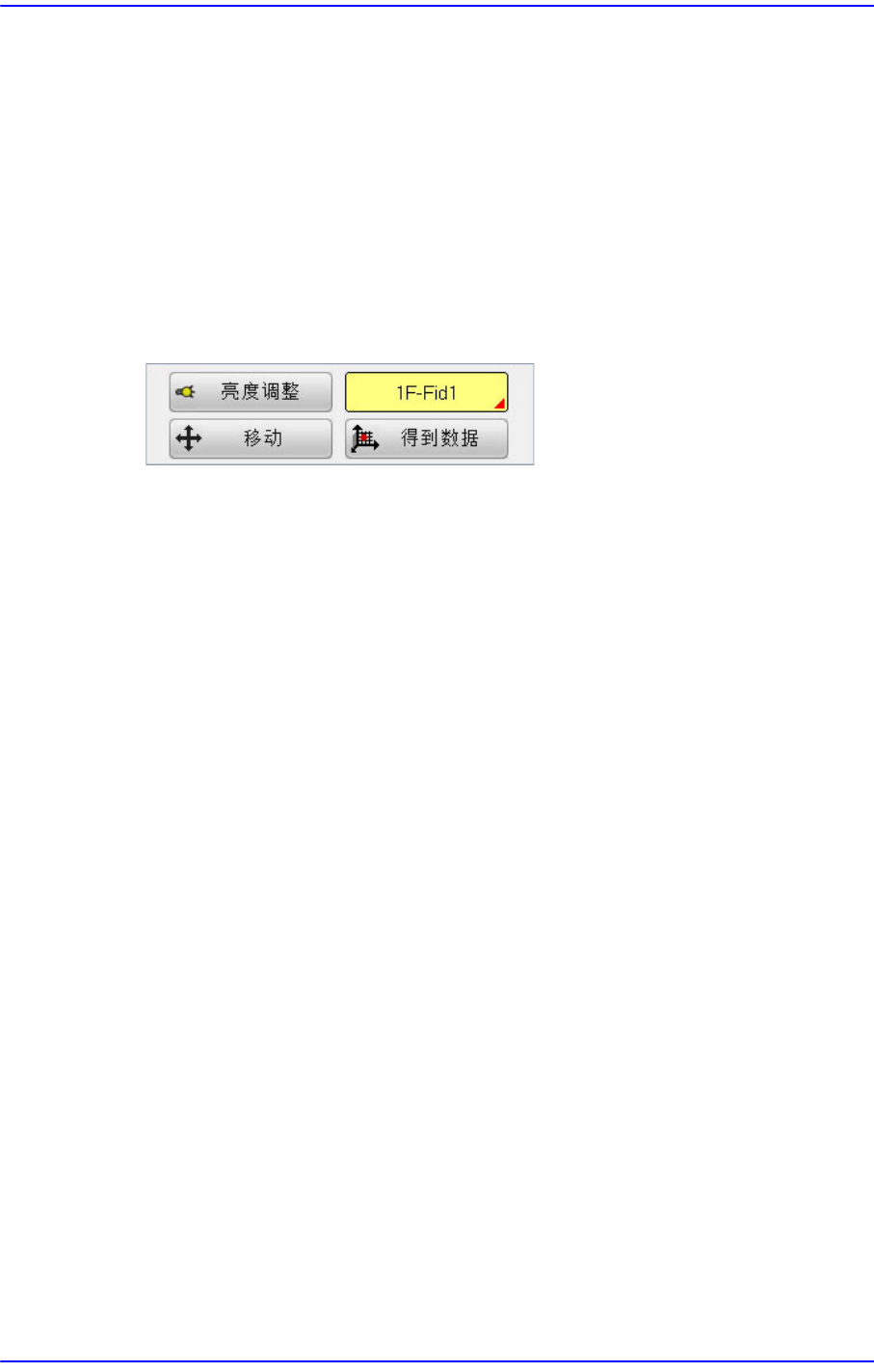

示教
示教高度测量点的位置。
2-57
板的定义
2.7. Line LCR
可通过AOI检测机一次性对实装元件进行LCR(极性)检查,不需使用每个设备,
此缩短了生产时间。

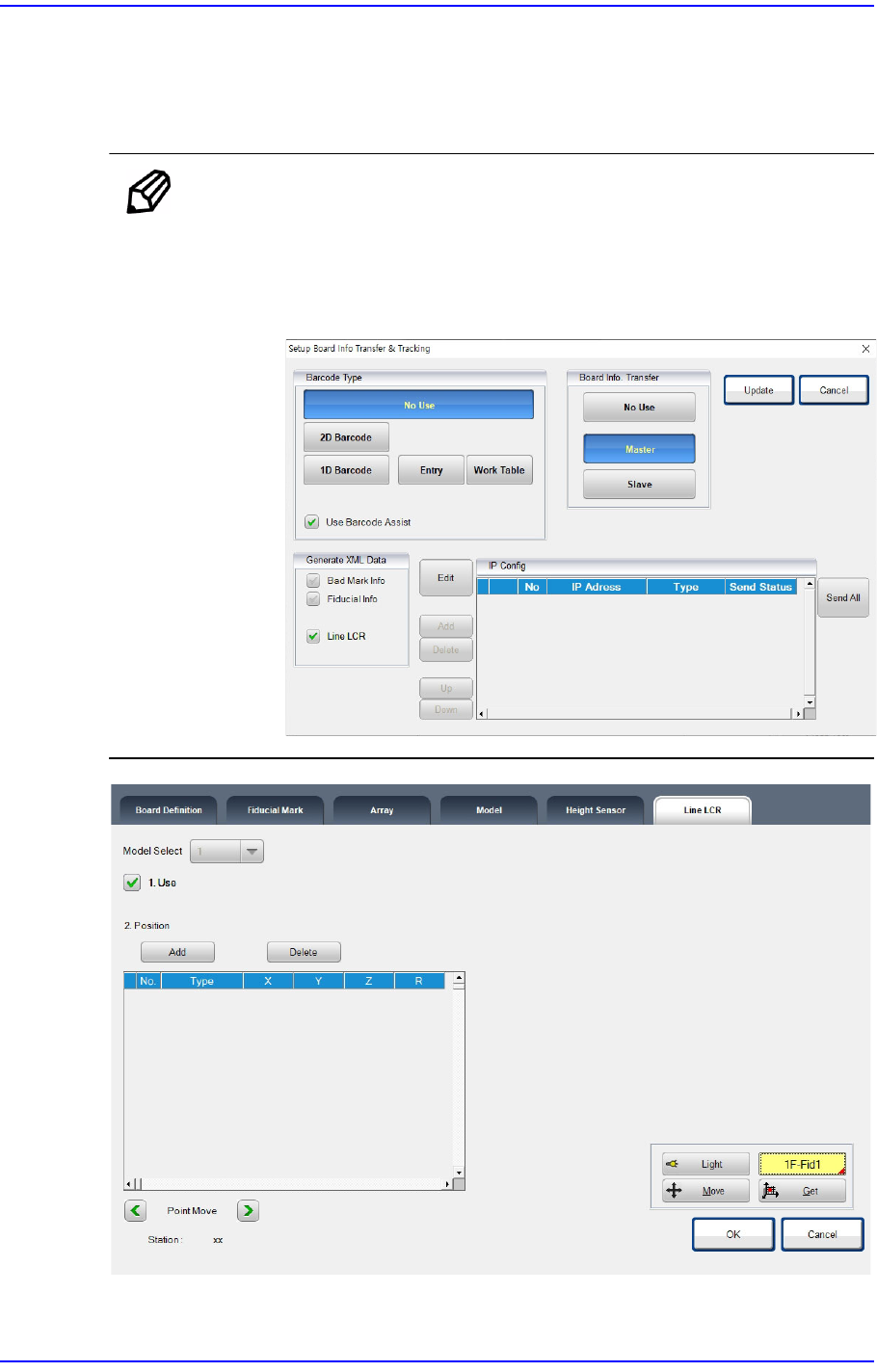

备注 如想使用此功能,请在<系统设定 >-< 参考>-< 设置PCB信息传
输和跟踪>中设置相关信息。
详细内容请参考 “13.5.1.
一般
“<Board Info.Transfer &
Tracking Setting>
按钮
2-58
Cutting-edge Modular Mounter HM Series Administrator's Guide
<Model Select>组合框
如果是Top/Bottom类型,请选择相应型号。
<1.Use>复选框
设置是否使用线路LCR功能。
<2.Position>
登记或删除执行LCR检查的贴装点。
<示教>区域
示教LCR贴装点的位置。
