HM_Series_Administrator′s_Guide(Chi_Ver2.5)校正.pdf.pdf - 第423页
12-55 校正 3. 按下 < 下一步 > 键时， 贴装头模组朝 固定相机移动并自动进行校准 (Calibration) 。
12-54
Cutting-edge Modular Mounter HM Series Administrator's Guide

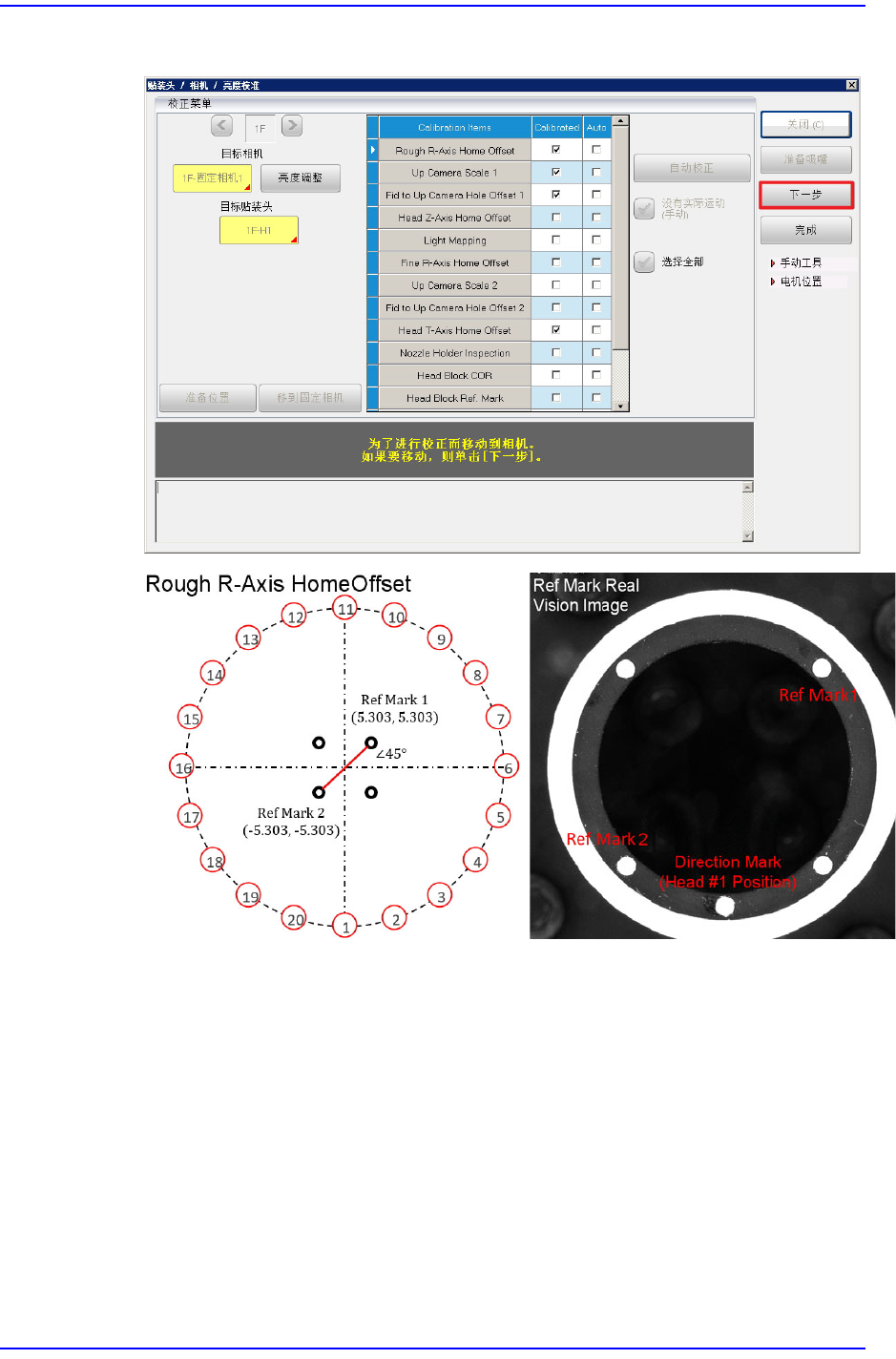

Rough R-Axis Home Offset Calibration的实行方法如下。

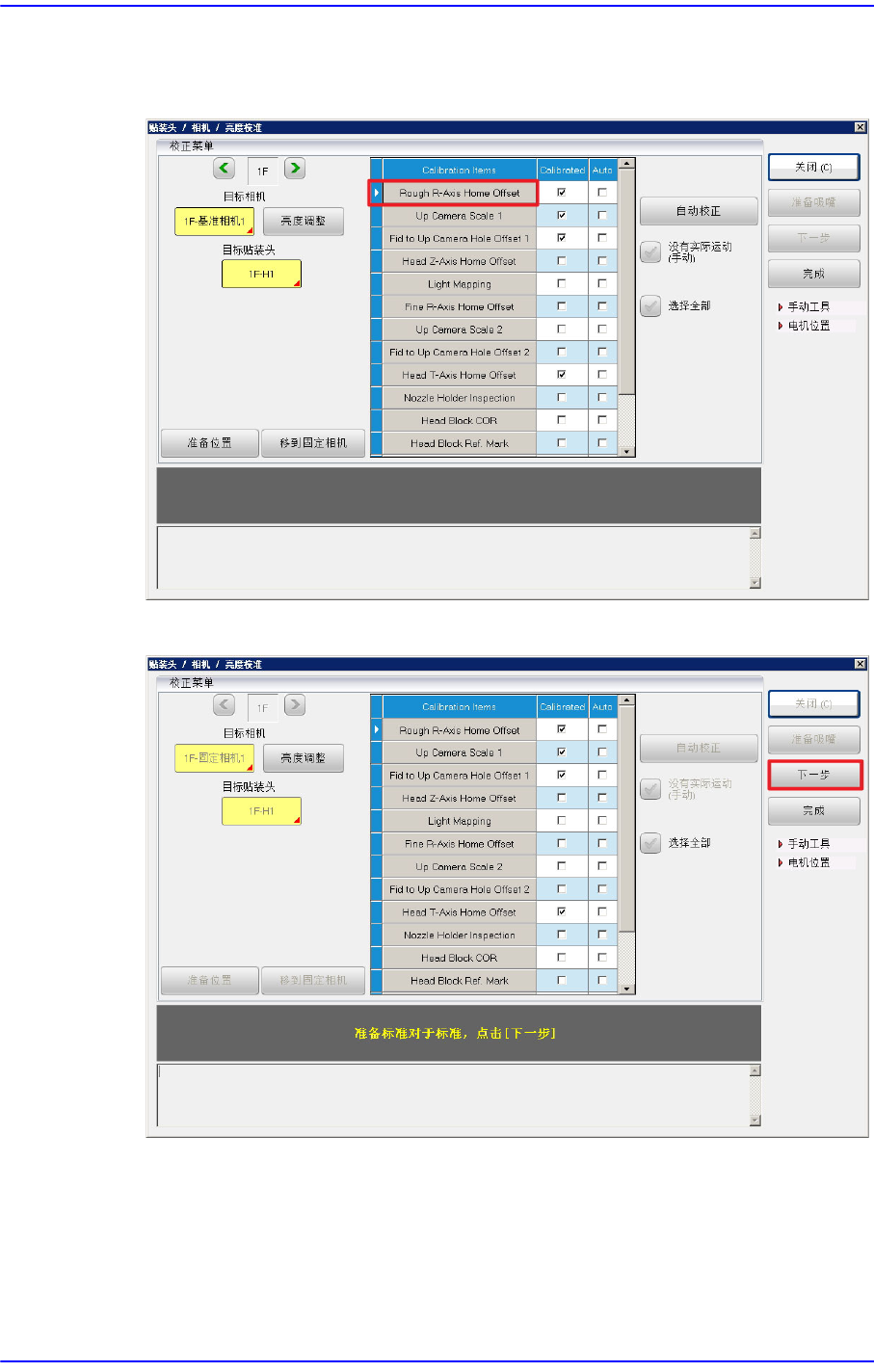

1. 按下<Rough R-Axis Home Offset>按钮。
2. 按下<下一步>按钮。
12-55
校正
3. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
12-56
Cutting-edge Modular Mounter HM Series Administrator's Guide
4. 校准完毕后，将如下出现结果窗。按下<更新 >键就能适用结果值。
更改后的R 轴Home Offset可以在<系统坐标原点&限制信息> 对话框查看。
