12-191
校正
警 告 只允许受过培训的操作员校正设备。否则，可能会造成设备损伤
或设定数据的损伤。
而且，实行校正时操作员必须考虑到周边的安全。否则，可能会
造成人命损失。
<比例信息> 领域
在〈照相机选择〉组合框设置所选照相机的scale。可以直接设置也可以对照相机
执行校正后自动输入其结果值。
<X> 编辑框
设定照相机的X轴方向的分辨率( 分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
<Y> 编辑框
设定照相机的Y轴方向的分辨率( 分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
<可见领域>
相应数值会根据选定摄像机的 FOV 而不同，表示实际摄像机可以识别出识别对
象的区域。脱离了该范围的识别对象无法被该摄像机识别。
<补偿数据> 领域
针对在< 相机选择 >选择用控件上选择的摄像机的偏移(offset)进行设定。可以直
接设定，也可以针对摄像机进行校正而自动输入其结果值。
<X> 编辑框
设置各Head轴的中心和照相机中心间的 X 方向偏移。
<Y> 编辑框
设置各Head轴的中心和照相机中心间的 Y 方向偏移。
<R> 编辑框
设置各Head轴的中心和照相机中心间的 R 方向偏移。
<参考点. 基准. 偏移量数据> 领域
本设备不支持该功能。
<基本照明> 领域
设定默认照明的值数。 详细事项请参照
“3.2.1.1.1
共同识别参数
”。
<示教> 领域
设置Fix camera 基准标的位置时使用。
12-192
Cutting-edge Modular Mounter HM Series Administrator's Guide
Selection control
用于旋转XY轴驱动电动机，把选择的对象移动到选择的固定相机位置，获
取当前坐标。
1F-Fid1: 选择有关 双悬臂的 基准相机1。
H1 ~ H20: 选择有关 双悬臂的 头 1~头20。
<移动> 按钮
把Selection control 中选择的对象移动到所选Fix camera的位置。此时，在点
击〈移动〉按钮之前需要用鼠标选择〈位置数据〉领域的编辑框。
<得到数据 > 按钮
以Selection control 中选择的对象为基准获取 X, Y 坐标。
<位置数据> 领域
设定固定照相机的位置。
<X> 编辑框
设置Fix camera 基准标的X 坐标。
<Y> 编辑框
设置Fix camera 基准标的Y 坐标。
<基准标示> 按钮
只有固定照相机情况下才处于活性化状态。用于设定位于ANC顶面的固定相机
的Fiducial Mark 位置。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
13-1
系统设置
第13章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情
形以外，请不要执行“Calibration(System Setup)”。
警 告 设置状态如果被非指定的操作人员改变可能会损伤设备或引起
人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意
改变设备设置状态。
选择‘ 系统设置’ 菜单的子菜单时，该对话框显示在画面上。在显示了相当于子菜单
的对话框的状态下再一次选择菜单时，将显示相应对话框。

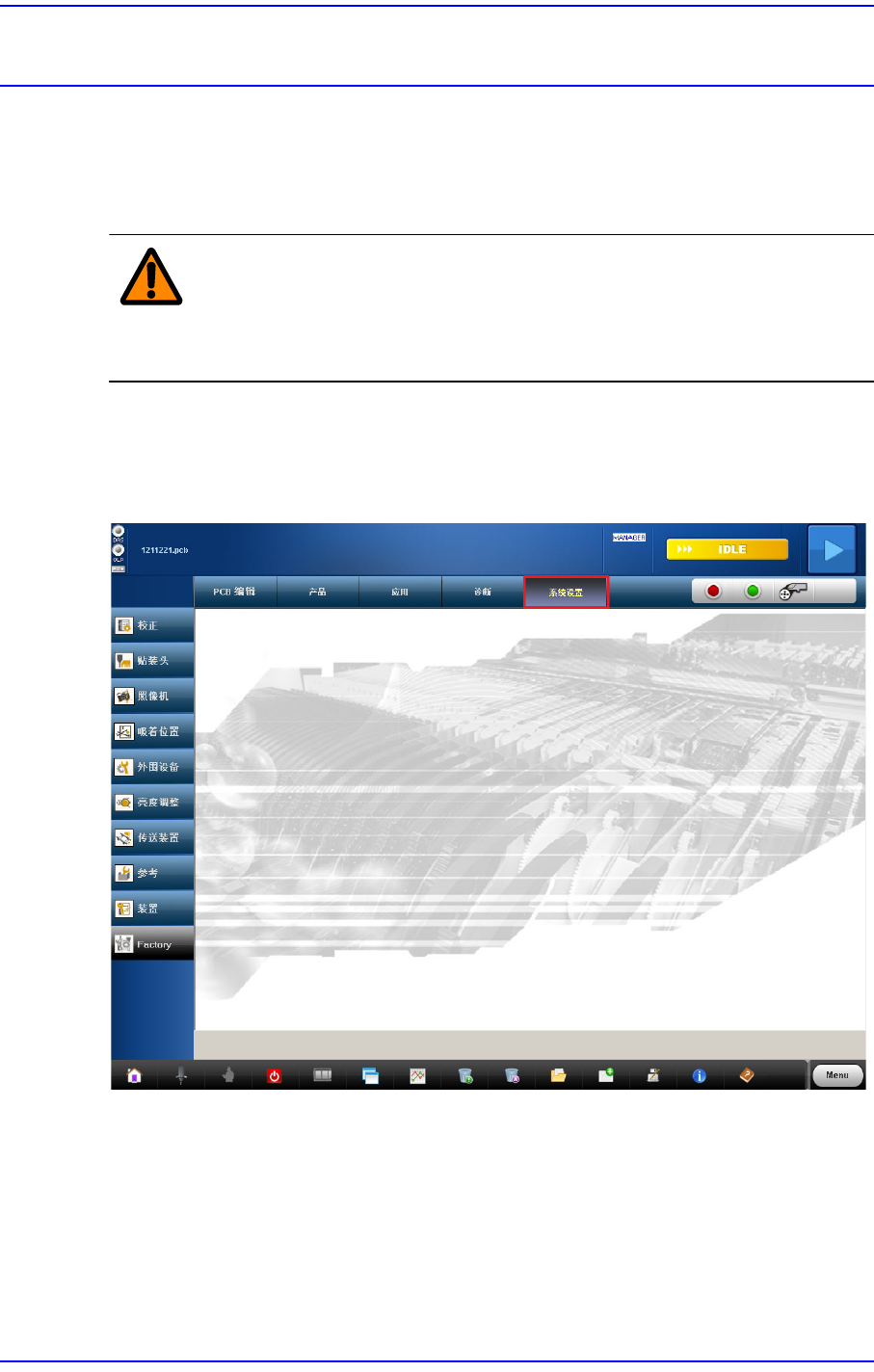

图
13.1
选择
‘
系统设置
’
菜单的状态
