3-23
元件的登记
X/Y的球数：X/Y方向的球数量
球间距X/Y：从球中心到相邻球的中心为止的X/Y距离
球直径：球的直径

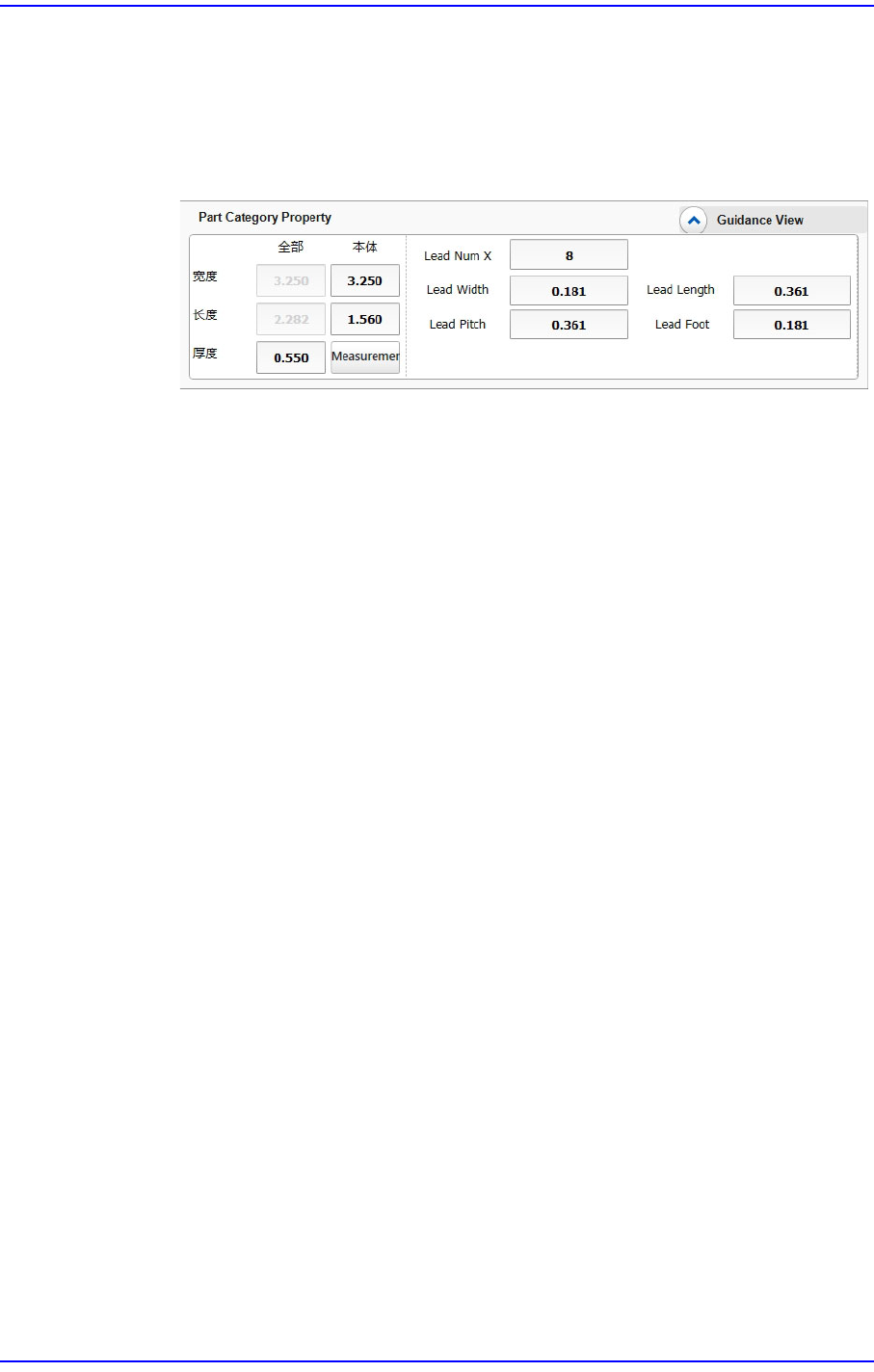

Leaded元件
<全部 宽度/长度>：X/Y方向引脚的距离
<本体 宽度/长度>：元件主体的X/Y方向尺寸
<厚度>：元件的厚度
<Measurement>按钮
如吸嘴吸附元件状态下选择该按钮，SVS摄像头将自动测量该元件
的高度并更改<厚度 (mm)> 编辑框内元件的厚度。
<引脚数量(上/下/左/右)>：上/ 下/左/右方向的引脚数量
<引脚间距 (上 / 下/左/右)>：引脚的宽度
<引脚长度 (上 / 下/左/右)>：引脚的长度
<引脚间距 (上 / 下/左/右)>：引脚与引脚之间的间隔
<X/Y引脚数量>：一个边的X/Y 方向引脚数量
<Lead Foot>：引脚接触底部面的长度
‘设置元件类型’ 领域
设置需要登记的元件的类型。
<元件形状> 选择框
请选择需要登记的元件的形状。
<元件类型> 选择框
请选择需要登记的元件的类型。
<Part Scale> 选择框
请选择需要登记的元件的尺寸。选择了Capacitor, Resister 元件时激活。
<元件组> 显示栏
显示出需要登记的元件所隶属的群。
3-24
Cutting-edge Modular Mounter HM Series Administrator's Guide

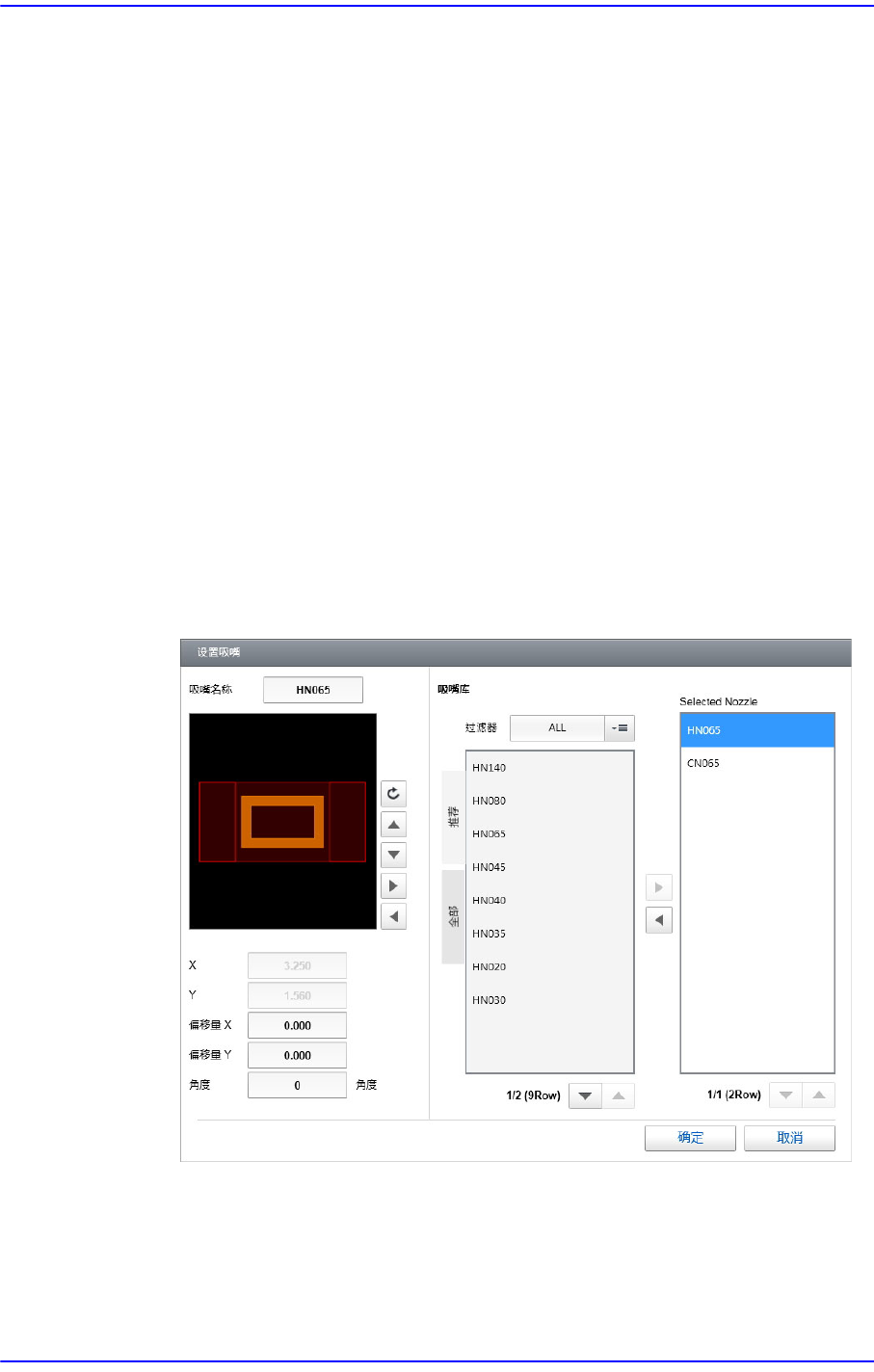

‘设置供料器/ 吸嘴’ 领域
可设置用于供应元件的喂料器的类型与吸附元件的吸嘴，且通过选择<自动> 按
钮自动设置喂料器与吸嘴。
<供料器> 选择框
表示拟供应元件的供料器的类型。
<供料器间距 > 选择框
选择了电动式供料器时使用。选择<供料器>选择框上选择的带式供料器的
间距。
<吸嘴列表 > 列表框
显示吸取元件的吸嘴。关于吸嘴的详细内容请参阅Operation Handbook的"
第
7
章
.
吸嘴类型及适用元件
"。
在吸嘴列表选择了吸嘴时，就会在视觉窗以朱黄色显示吸嘴与元件接触的形
状。
在选择适当的吸嘴时，可以参考该形状得到帮助。
<设置吸嘴 >按钮
如果吸嘴列表上没有适当的吸嘴，可以单击该按钮后选择适当的吸嘴。
< 吸嘴名称> 显示栏
显示吸嘴名。
<X /Y(mm)> 显示栏
显示元件布局的X、Y尺寸。
3-25
元件的登记
<偏移量 X / Y (mm)> 编辑框
请输入相对于吸嘴中心的X、Y补偿值。
<角度> 编辑框
请输入元件的吸取角度。
<吸嘴库> 群
<过滤器 > 选择框
-ALL
把一切类型的吸嘴显示在下列列表框时选择。
-CN
只把CN吸嘴显示在下列列表框时选择。如果是SM系列及
EXCEN系列的HP头部则使用CN 吸嘴。
-HN
只把HN吸嘴显示在下列列表框时选择。
-VN
只把VN吸嘴显示在下列列表框时选择。如果是EXCEN PRO/
EXCEN PRO(M)的HS头部及 MF 头部则使用VN吸嘴。
-VS & VL
只把VS吸嘴与VL 吸嘴显示在下列列表框时选择。如果是
EXCEN FLEX的HS头部则使用 VS 及VL吸嘴。
- Special
只把Special吸嘴显示在下列列表框时选择。
- 其它
只把VN、CN、HN、VS、VL、Special吸嘴以外的其余吸嘴显示在
下列列表框时选择。
<Recommend> 列表框
显示出优先应用于该元件的吸嘴。
<All> 列表框
显示出<
过滤器> 选择框上选择的条件的吸嘴。
<Selected Nozzle> 列表框
显示出被登记成用于元件吸取作业的吸嘴。以后利用这里设定的吸
嘴的信息实行优化。
根据吸嘴被设定的顺序确定适用吸嘴的优先顺序。
