12.1.9.11. Head T-Axis Home Offset Calibration (HSH)
该校准作业测量R轴的Home Offset后让1号轴杆的销位于0度位置。实行该校准
时，需要对该悬臂的全部轴杆实行 Head Offset 校准。
该校准作业可以使用专用吸嘴进行。
Calibration Tool:HNHeadXY Nozzle
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head T-Axis Home Offset Calibration的实行方法如下。
1. 在ANC 上安装HNHeadXY喷嘴。
12-99
校正
2. 按下<Head T-Axis Home Offset>按钮。
3. 若出现下列消息，按下< 下一步>按钮。
按下< 下一步> 按钮，就会识别喷嘴座，并安装ANC的Calibration喷嘴。 喷嘴座
识别失败时，检查Holder 清洁或照明状态后再执行Calibration。
12-100
Cutting-edge Modular Mounter HM Series Administrator's Guide

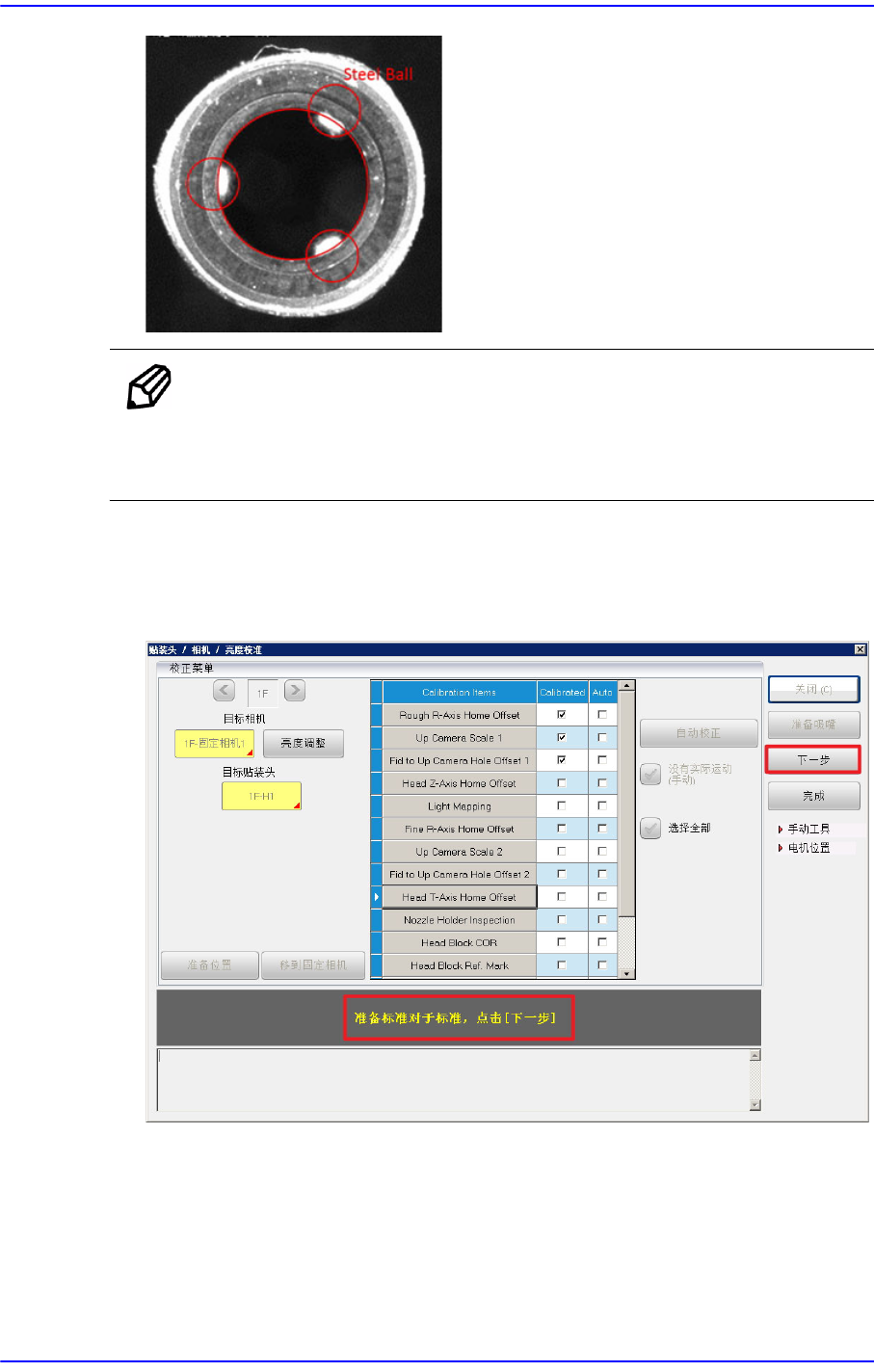

备注 手动插入Calibration工具时，在选择 <没有实际运动 (手动)> 复
选框的状态下执行Calibration。插入时，在喷嘴座里存在的3个
Steel Ball与喷嘴孔要一致。
4. 若出现下列消息，按下<下一步>按钮。
5. 在信息框上出现“Calibration is Prepared.To Calibrate, Click [Next].”的提示内容时
按下<下一步>按钮。
