Cutting-edge Modular Mounter HM Series Administrator's Guide
<采集间隔 l> 组合框
针对反映在曲线图上的数据的时间间隔进行设定。
<选择进纸错误类型> 领域
< 计数> 按钮
表示使用Feeder供给的部件贴装失败的次数。
<PPM> 按钮
Feeder供应的部件无法贴装时的错误用PPM 单位显示。
<选择进纸错误更改> 领域
< 积累> 按钮
以累计曲线图显示出根据所设定的时间间隔更新的供料器的错误发生
率。
< 差异> 按钮
以曲线图显示出根据所设定的时间间隔更新的供料器的出错增减率。
<Select Feeder Error View> 领域
<Worst5> 按钮
显示吸附率最低的5个供料器的插槽号码与吸附率。
<Worst10> 按钮
显示吸附率最低的10个供料器的插槽号码与吸附率。
<Etc.> 按钮
发生了PBI 错误时，可以显示出各类错误的数量。
8-23
生产设置

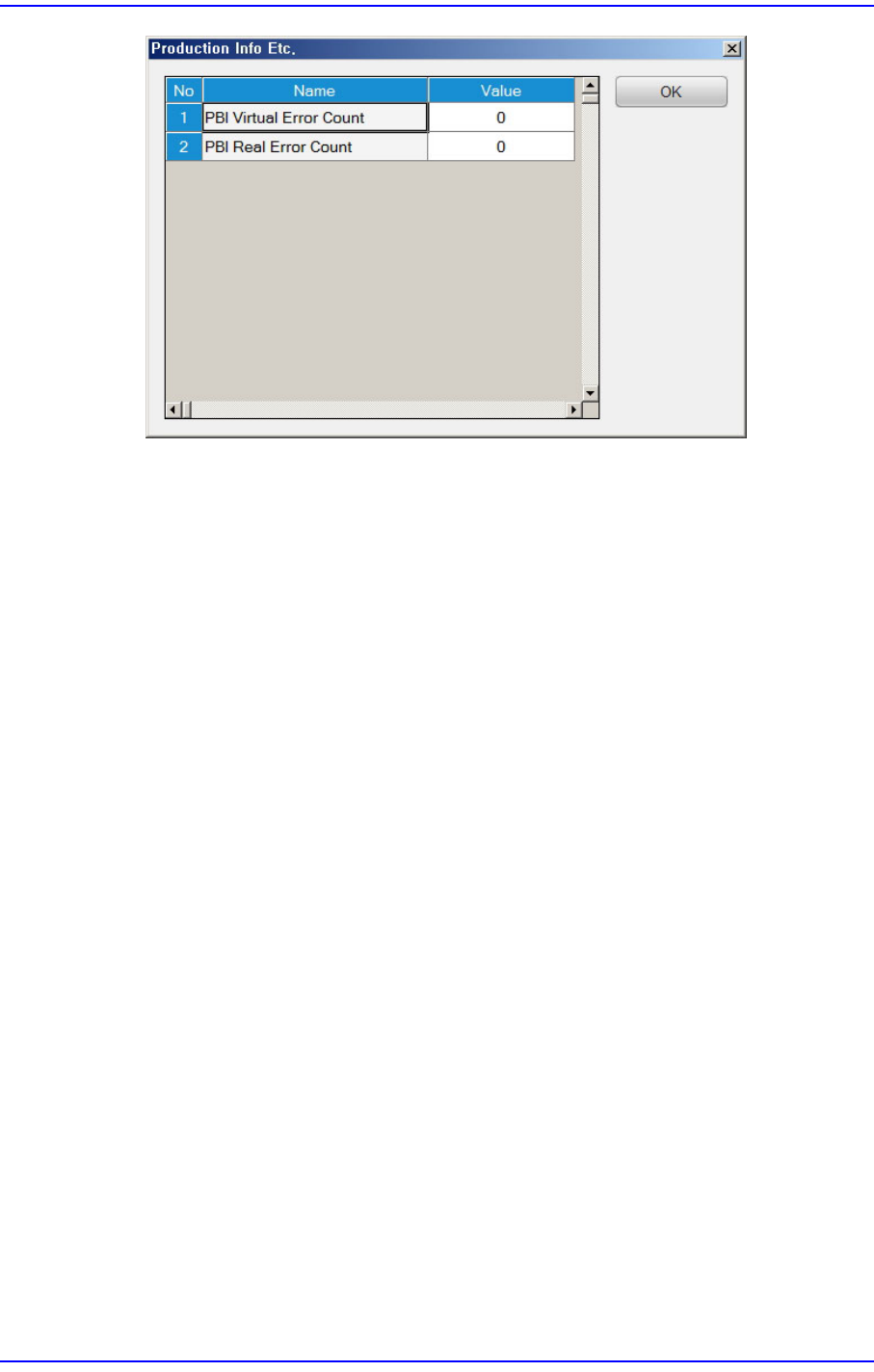

PBI Virtual Error Count
显示出被判定为假不良的错误数。假不良指的是虽然根据检查条件而标示为
错误，但在使用者进行肉眼检查时却发现实际上不是不良。
PBI Real Error Count
显示出被判定为真不良的错误数。
<观点> 领域
可以选择PCB生产信息。可选择的信息如下。
<Error> 列
显示该模块没有贴装元件的次数。
<Error(PPM)> 列
以PPM 单位显示该模块没有贴装元件的错误。
<Total Pick Miss> 列
显示无法吸取或识别元件的所有次数。
<Total Pick Miss> = <Pick Miss> + <Svs Pick Miss> + <Svs Part NG>
<Part NG> 列
显示该模块吸取元件后利用视觉方式进行元件识别时失败的次数。
<Dump> 列
显示从该模块吸取元件后进行元件抛料的次数。
<Pick Miss> 列
显示元件吸取失败的次数。
<<Svs Pick Miss>> 列
显示出没有从该模块吸取元件时被SVS 相机检测出来的次数。
8-24
Cutting-edge Modular Mounter HM Series Administrator's Guide
<<Svs Part NG>> 列
显示出虽然从该模块吸取了元件却识别元件失败时被SVS相机检测出来的
次数。
<<State>> 列
显示各供料器的抛料率。
:抛料率高于先前测量结果时
:抛料率低于于先前测量结果时
备注 抛料率数据将在每次搬出PCB 时更新。
