13-40
Cutting-edge Modular Mounter HM Series Administrator's Guide
输入其他设备的空间。
<Master> 按钮
用于生成PCB板信息，并将该信息传送至下一设备。通常在串联设备中
将最开始的设备设置成Master主设备(Master)。
<Slave> 按钮
用于从上一设备接收PCB板信息。通常在串联设备中将最开始的设备以
外的设备设置成Slave设备。
<Generate XML Data>区域
对被指定为<Master>或 <Slave>的设备，选择需传送或接收的PCB 板
信息。
- <Bad Mark Info>选择框
用于将Bad Mark Info传送至下一设备。该信息被传送至下一设备
后，下一设备在进行作业时将忽略Bad Mark。
- <Fiducial Info>选择框
用于将各Array PCB的基准信息传送至下一设备。该信息被传送
至下一设备后，下一设备在进行作业时将只识别Array PCB 的基
准符号。
-<Line LCR>复选框
选择是否通过AOI检测机一次性完成LCR检查，而非使用每个设
备 。选中此复选框，可将LCR 相关的信息发送到下一个设备。下
一个设备则无须贴装前一个设备已贴装的LCR元件并进行操作。
后续所有设备的元件贴装结束后，AOI检测机将执行LCR检查。
此时，如果发生不良，将向主设备发送发生不良设备的信息并命
令停止生产。（之后，向其他设备转发停止生产命令）
要使用此功能，必须在AOI 设备中安装一个单独的通讯软件
（Tranformer.exe），并且必须在<IP 设定>区域登记AOI。
13-41
系统设置

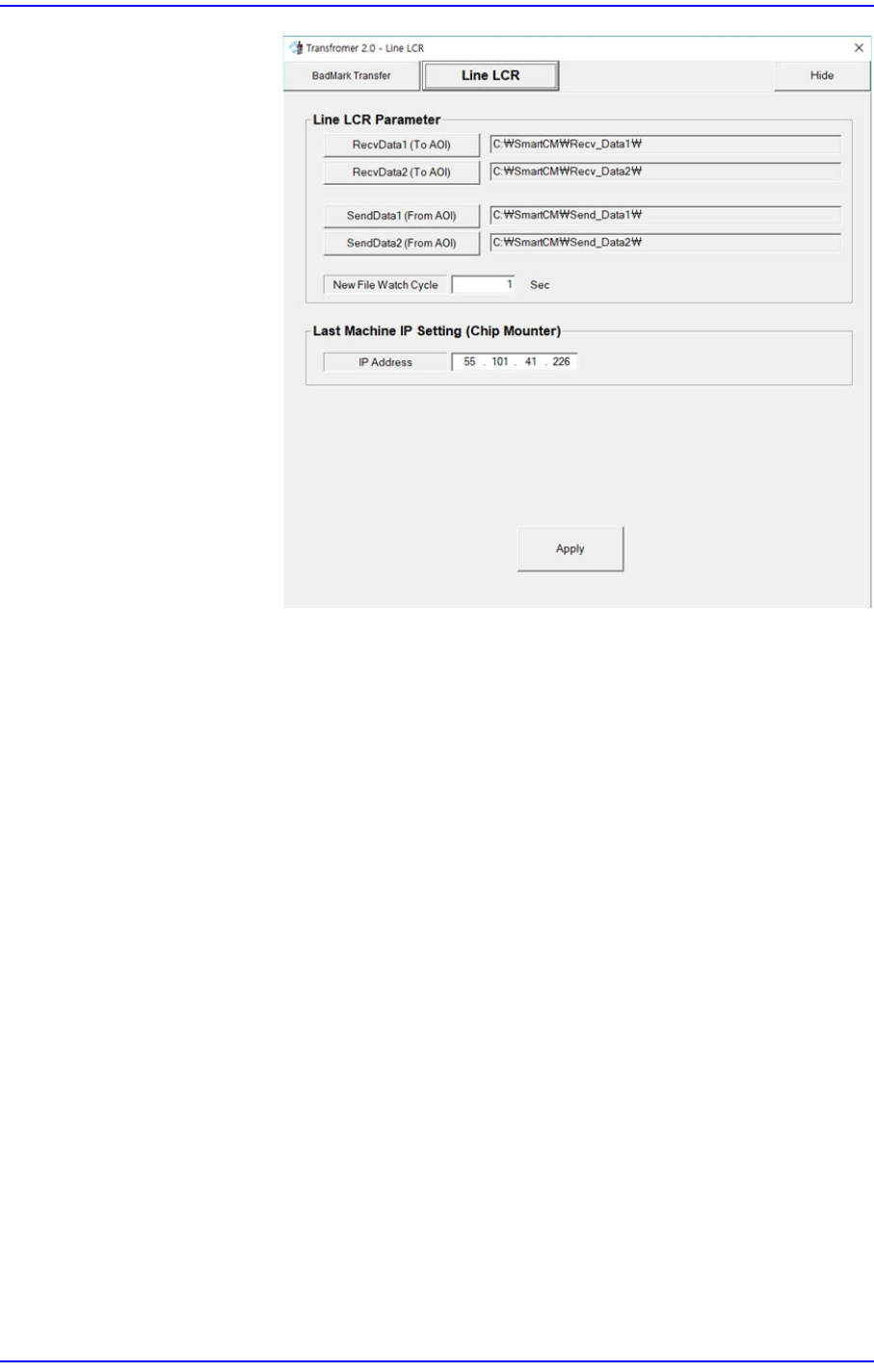

1. 在AOI检测机中安装相应的软件。
2. 运行软件并选择 <Line LCR>选项卡。
3. 在<Line LCR Parameter>中设置与AOI 检测机共享文件的路
径。
4. 在<Last Machine IP Setting（Chip Mounter）>中输入生产线最
后一台设备的信息。
5. 选择<Apply>按钮。

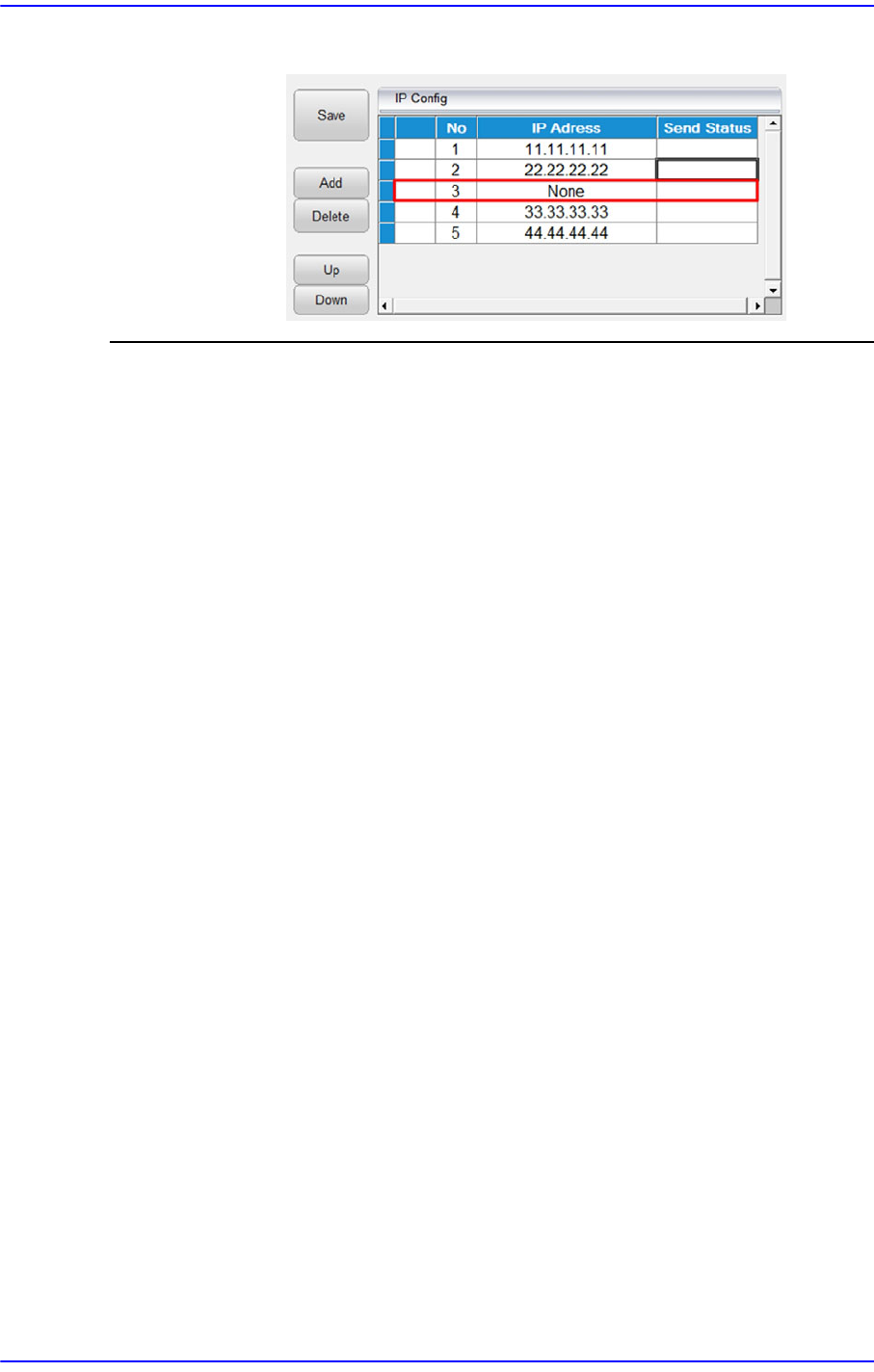

<IP Config>区域
形成需要使用PCB板信息传送功能的线路。
在与其他设备联动的串联配置中使用PCB ID 时，请确保在<IP
Config>区域内输入其他设备的空间。
- <Edit> 按钮
对需要使用PCB板信息传送功能的线路结构进行编辑。编辑结束
后，单击<Save>按钮保存更改的线路配置。
-<Add> 按钮
将设备添加到<IP Config>区域。
- <Delete> 按钮
删除<IP Config>区域内选定的设备。
13-42
Cutting-edge Modular Mounter HM Series Administrator's Guide
-<Up>和<Down>按钮
更改<IP Config> 区域内选定的设备的顺序。
- <Send All>按钮
对进入<IP Config>区域内的设备进行PCB 板信息传送功能测
试。
<Update> 按钮
把设置好的选项传送至设备后，关闭对话框。
<Cancel> 按钮
忽略已设置的数据，直接关闭对话框。
<When PCB is opened, Copy All Nozzles from PCB in the ANC diff dialog.(PCB-
>System)> 复选框
一般来说，在MMI打开新的PCB文件时，PCB文件中使用的吸嘴信息被包含在
现有SYSTEM ANC所使用的吸嘴信息地显示到ANC 对话框.
但是，圈选了该复选框后打开新的PCB 文件时，将按照PCB文件中的ANC设定
内容显示ANC 对话框吸嘴信息.
备注 包括PCB未使用的吸嘴在内的所有吸嘴信息被显示在ANC对话
框的吸嘴信息上。
<Use Place Offset> 检查框
选择了该复选框时，就会在“喂料器”对话框显示<PO>列。<PO>列显示出元件
是否使用贴装偏移量。
<Use OLP DB> 检查框
在多台设备所构成的In-Line 将各设备的元件DB同步化时选择。
圈选该复选框时，把当前设备的元件DB传输到 T-Solution 的T-O LP 而可以在设
备之间共享元件DB。
<Auto Ejecting DockingCart>检查框
圈选该复选框并且自动变更了PCB 的生产型号后，如果该设备的对接台车没有
安装PCB所设定的供料器，设备就会自动解除对接台车的锁定状态以便安装供
料器。
<使用NPE>复选框
选择此复选框，可激活NPE零件注册程序。
<Use NPE (New Part Editor)> 检查框
圈选了该复选框的话，就会在编辑元件时实行NPE(New Part Editor)。
