4-1 供应装置的设置 第 4 章 . 供应装置的设置 “ 供料器 ” 子菜单用于编辑有关 元件供料器的数据， 例如带式供料器、 棒状供料器和 托盘供料器。 您可以选择要安装在每个供应 装置中的元件， 并执行吸附点示教和元 件吸附测试。 图 4.1 ‘ 喂料器 ' 菜单的执行顺序
3-86
Cutting-edge Modular Mounter HM Series Administrator's Guide
<移动测试>选项卡
<真空>按钮
把轴杆内的气压加以“ON/OFF”。
<吸取位置 >按钮
把悬臂移动到能够以手动方式吸取元件的位置。
<重复次数 >按钮
设置悬臂移动动作的实行次数。
<移动测试 >按钮
按照< 重复次数 >上设置的次数进行移动动作。
<固定相机位置 > 按钮
把悬臂移动到固定相机。
<识别测试 >按钮
实行元件识别测试。
<10Times Repeat Moving Test(Result Obtained)> 按钮
按照< 重复次数 >上设置的次数进行移动动作后，总共反复进行10次识别测
试后得到结果。
<实行>按钮
实行元件移动测试。
4-1
供应装置的设置
第4章. 供应装置的设置
“供料器 ” 子菜单用于编辑有关元件供料器的数据，例如带式供料器、棒状供料器和
托盘供料器。您可以选择要安装在每个供应装置中的元件，并执行吸附点示教和元
件吸附测试。
图
4.1 ‘
喂料器
'
菜单的执行顺序
4-2
Cutting-edge Modular Mounter HM Series Administrator's Guide
4.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。

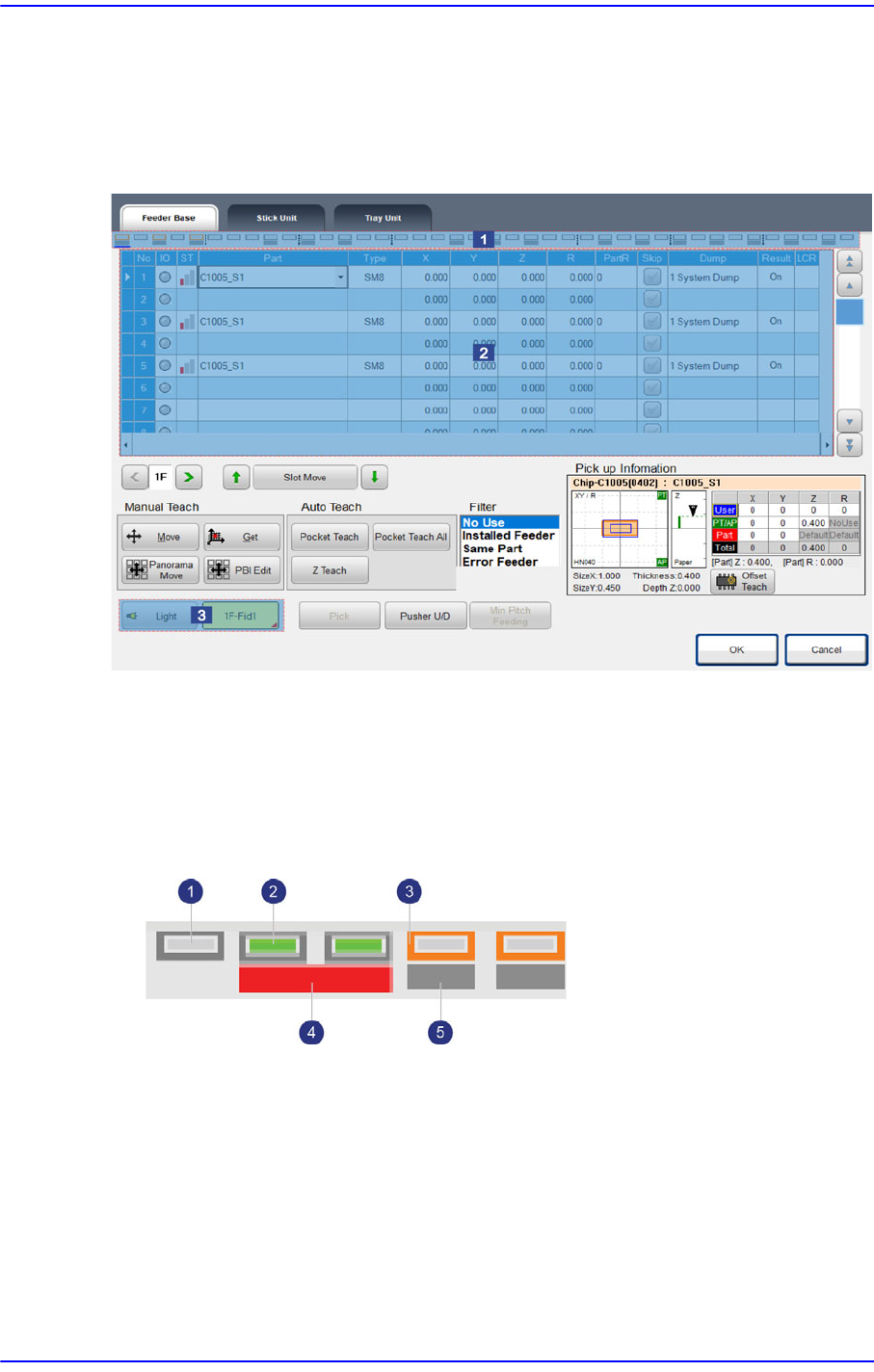

图
4.2 “
喂料器
:
喂料器座
”
对话框
1:
显示所有
Slot
状态
2: Grid
3: Light
‘显示所有Slot状态’ 领域
显示当前已选领域(1F)的所有Slot状态。
1: Feeder Uninsall(Unclamping) Slot
2: Feeder Install Slot(Clamping)
3:
安装着相同部件的
Slot
4: Error Slot
5: Normal Slot
‘Grid’ 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。只显示元件的拾取补偿(Offset)。
