3-53
元件的登记

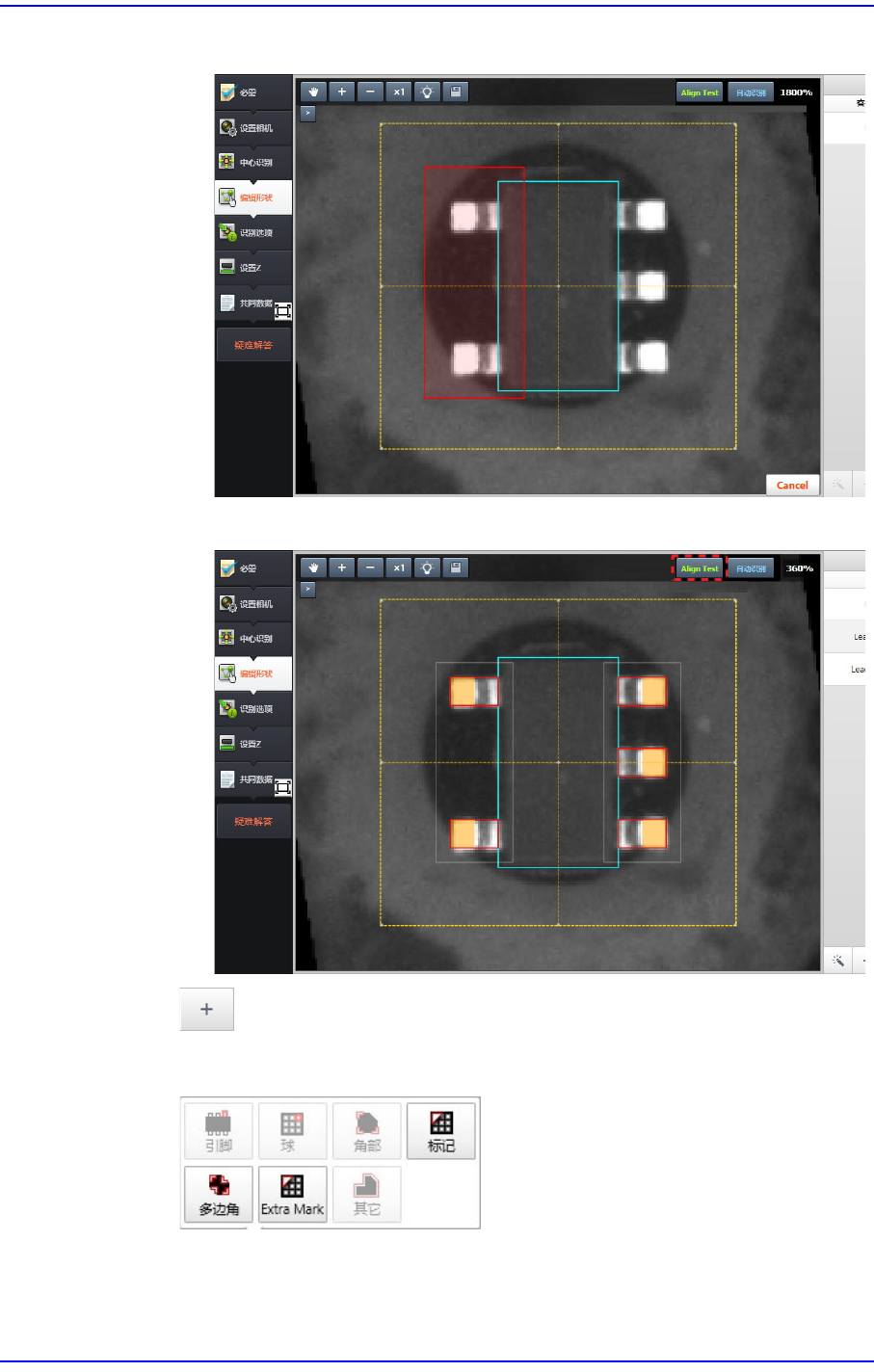

2) 利用鼠标拖曳方式选择需要局部识别的领域
3) 自动创建需要局部识别的形状实体后进行识别测试
按钮
以手动方式添加引脚、球、角部、标记、其它形状实体。
3-54
Cutting-edge Modular Mounter HM Series Administrator's Guide
按钮
删除在<客体列表> 群选择的实体。
<Remove Selection> 按钮
删除已选个体。
<Remove Multi> 按钮
按下此按钮就会激活能选择多个个体的复选框。选择要删除的个体后按
下 按钮，即可删除该个体。
<Remove All> 按钮
删除所有个体。
按钮
复制在<客体列表> 群选择的实体。
< 粘贴所复制的引脚(群)> 按钮
添加和所选实体相同的实体。
< 对称地粘贴所复制的引脚( 群)> 按钮
按照和所选实体对称的方式添加实体。
< 在上/下/左/ 右方向粘贴所复制的引脚(群)> 按钮
按照和所选实体在4个方向对称的方式添加实体。
按钮
对< 客体列表>群里选择的实体进行群化。
按钮
将< 客体列表>群内被选对象朝Y方向进行反转。
3-55
元件的登记

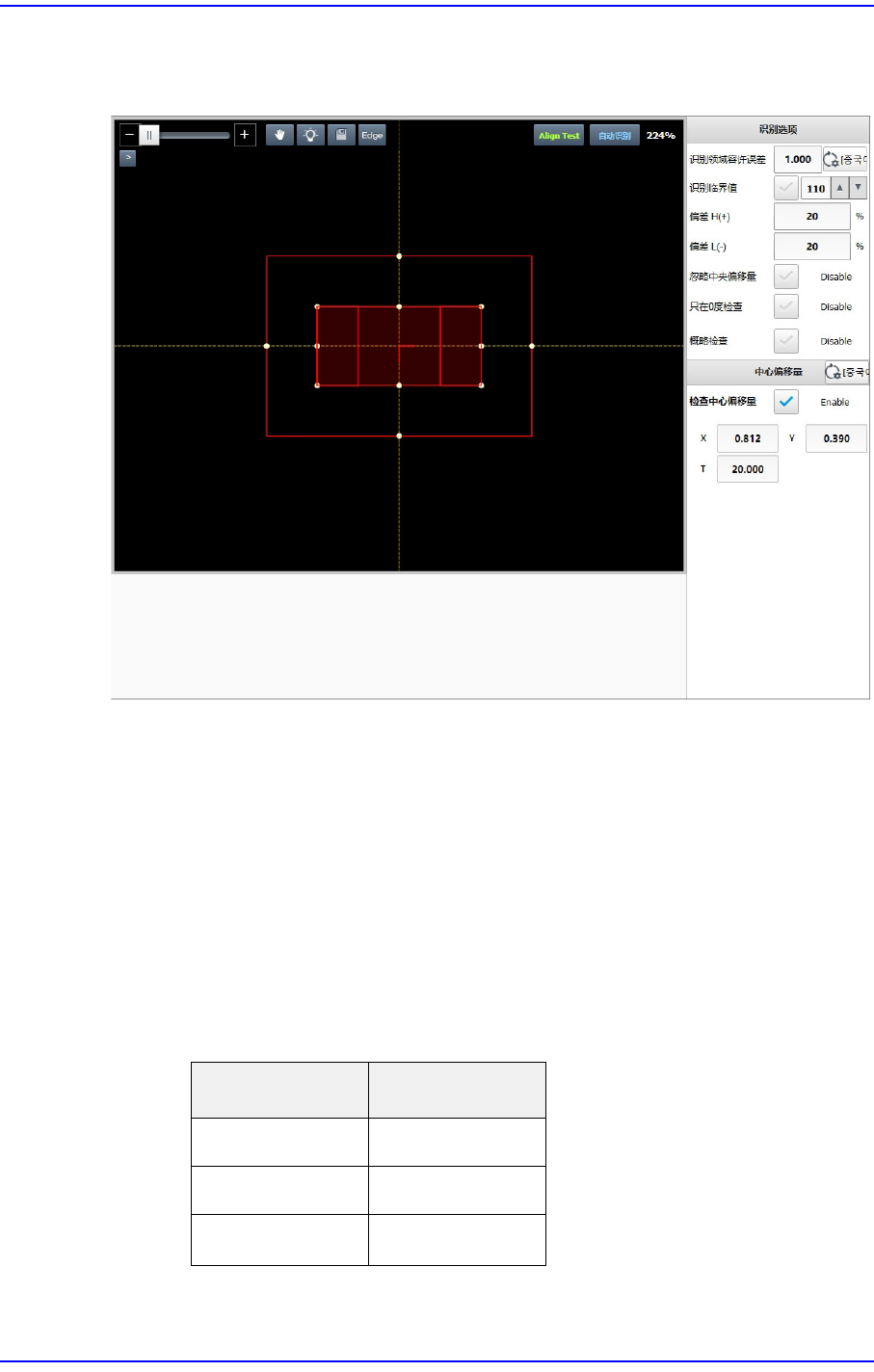

3.2.2.5. 识别选项
为了在各种条件下对各元件进行识别而针对有关选项的参数进行设定。
<识别选项> 群
可以设定适用于所有元件的识别选项。
<识别领域容许误差> 编辑框
如果把元件尺寸加上“识别领域余量”的领域称为“ 元件识别领域”，正常状
态下，所吸取的元件的形状应该在“元件识别领域”内。
然而，虽然由于其它外部因素导致所吸取元件的形状脱离元件识别领域”，
但是如果可以通过补偿该偏离值而正常地贴装元件，则设定“识别领域余量
”就能正常地贴装该元件。
通常在0~6范围内设定该值。如果是芯片元件，则建议使用默认值。
元件尺寸 识别领域余量
0402~1608 0.750
2012~3216 1.500
3216~□5mm
2.000
