元件的登记
<准确地找到引脚末端> 复选框
要准确识别引脚末端时选择。如果是SOP或只在一侧存在引脚并引
脚的个数超过8个的连接器，选择该复选框就能提高识别精度。
<本体预识别> 复选框
如果在识别元件时利用元件的本体信息计算元件的大略位置则选
择。
<Use the lead width inspection> 复选框
检查各Lead 的宽度，检验宽度是否在允许值内。
<Use the lead position inspection> 复选框
检查各Lead 的长度，检验长度是否在允许值内。
<边匹配 > 复选框
使用“ 边缘匹配”功能时选择。
<本体识别用临界值> 输入字段
圈选了< 边匹配>复选框时才会激活。识别Body时设定
Threshold(0~100)。
识别连接器时，如果只在一侧存在引脚而且在本体中存在着与引脚
相似的样式，在该项输入100就能减少抛料率。
<本体识别用取样水平> 输入字段
圈选了< 边匹配>复选框时才会激活。识别Body时设定样本精度
(0~10, 0：auto)。
请使用默认值。
<引脚识别用取样水平> 输入字段
3-62
Cutting-edge Modular Mounter HM Series Administrator's Guide
圈选了<边匹配> 复选框时才会激活。识别引脚时设定样本精度
(0~10, 0：auto)。
请使用默认值。
便 笺 连接器元件中无法按照一般User-IC进行元件登记时，可以利用
该功能登记元件。
如果在单一方向存在着各种引脚长度及引脚间距的连接器，登记
所有的引脚长度与引脚间距后利用该功能就轻易识别元件。
<MFOV类型> 选择框
如果是无法利用固定相机一次就识别的大型元件，视觉系统会分几次对该元
件进行分割识别。
可选择的分割识别的类型如下。
None
不使用“ 分割识别 ”功能时选择。

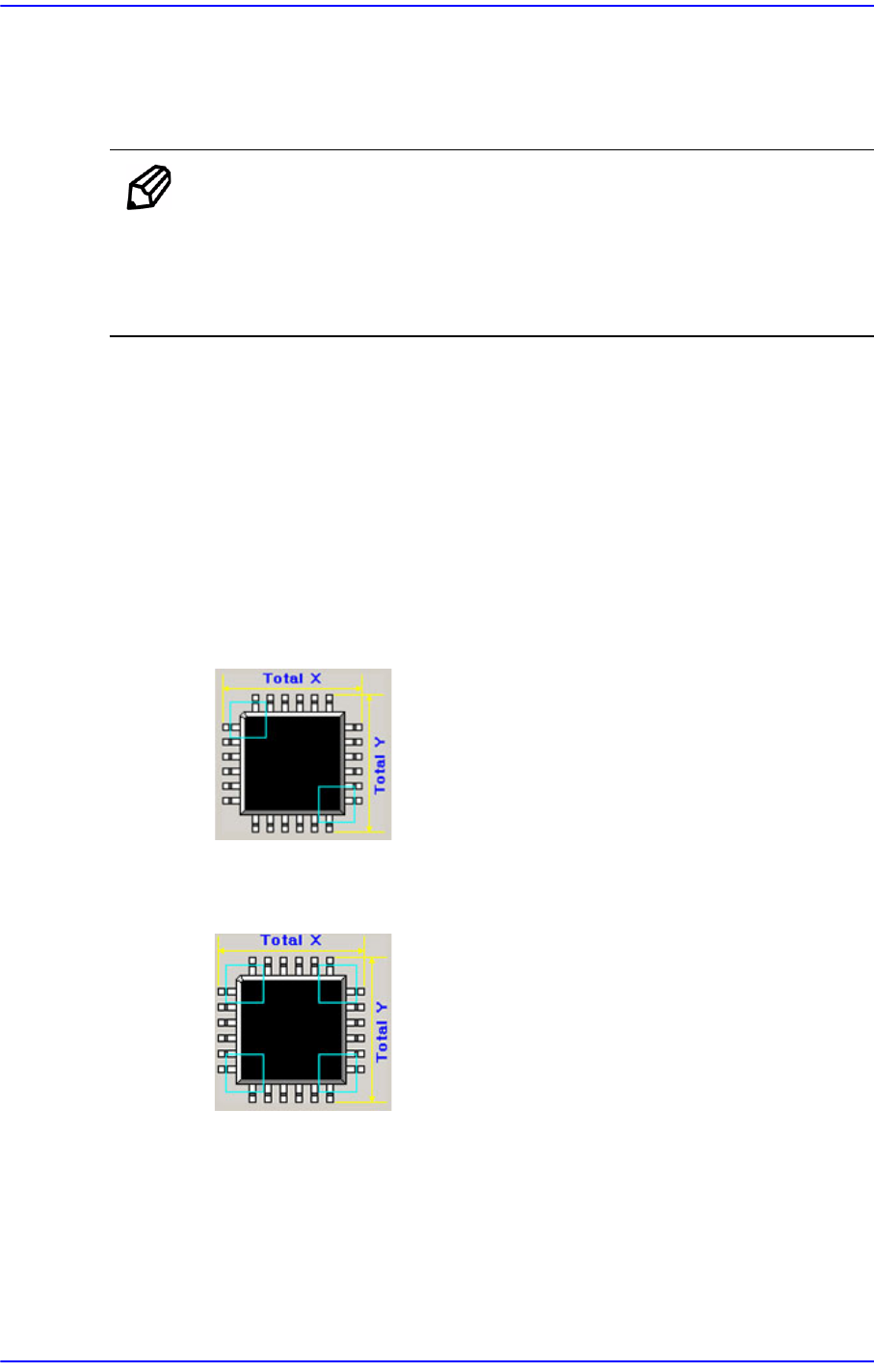

Cross 2P
应用于QFP、PLCC 种类，在元件的对角线方向识别元件 2 次时选择。
Cross 4P
应用于QFP, PLCC 种类，在两侧对角线方向识别元件4次时选择。
Linear H
应用于连接器种类，在横向检查左侧面与右侧面检查2 次。
3-63
元件的登记
Linear V
应用于连接器种类，在纵向检查上侧与下侧面检查2 次。
<MFOV长度(mm)> 输入字段
请输入头部为了进行分割识别而需要移动的距离。
<Suggested MFOV> 按钮
为有关MFOV 的所有元件参数适用默认值。
<算法> 组合框
选择识别部品的运算法则。 可选择的运算法则如下。
黑色实体 (Black Body)
它是高速处理IC类元件的方法。一般适用于IC类元件。
全部实体(All Body)
虽然可适用于多种部品，但它的处理时间比较长。一般适用于IC 类以外
的元件或不易识别的部品。
引脚数为奇数(Odd with No Lead)
使用在识别精度不重要的异形部件等。与Trimmer 的识别规则相似。
单数引脚(Odd with Lead)
识别有Lead的异形部件时使用。
<热沉(Heat Sink)> 复选框
在元件本体上配置了放热板时选择。选择该功能后，如果上侧引脚数量为2
个以上，则不识别上侧引脚而只识别下侧引脚。
便 笺 “热沉 (Heat Sink)” 功能只适用于TR及Small SOP。
