3-7 元件的登记 目录箱 表示在 < 识别类型 > 和 < 封装组 > 中选择的 数据相对应的部件数据列表。 显 示符合 Local Part DB 中所选条件相对应的部件 。 < 更新元件 > 按钮 登录新的部件后， 需要添加到 Local DB 时使用 。 <New Parts:> 目录箱 显示登录在 PCB 文件的部 件中未登录在 Local Part DB 的部件。 …
3-6
Cutting-edge Modular Mounter HM Series Administrator's Guide
3.1. 登记标准元器件
它执行登记新的部品的功能。 “ 元件” 对话框中按下 < 新建元件 …> 按钮则显示如下
对话框。
图
3.4 “
建立新的元件
/
编辑所选元件
”
对话框
(
选择了
Chip-Rect
元器件时
)
<1.校正类型> 组合框
选择校正类型。自动设置为 “Vision”。
<2.封装组> 组合框
选择部品组 。
Selection control
选择需要显示的部品组。可选择的部品组如下。
3-7
元件的登记
目录箱
表示在<识别类型> 和 < 封装组>中选择的数据相对应的部件数据列表。显
示符合Local Part DB中所选条件相对应的部件。
<更新元件> 按钮
登录新的部件后，需要添加到Local DB时使用。
<New Parts:> 目录箱
显示登录在PCB文件的部件中未登录在Local Part DB的部件。
<Add Part to DB:> 目录箱
按下 按钮把需要登录到Local Part DB的部件添加到此列表框中。
<Different Parts:> 目录箱
显示登录在Local Part DB的部件中与登录在PCB文件中的部件持有相同
部件名的部件。
<Update Part From DB:> 目录箱
与登录在PCB文件的部件持有相同部件名的部件数据已经在Local Part
DB中存在时，按下 按钮把覆盖登录在PCB文件的部件添加到此列
表框。
<Update DB From Part:> 目录箱
按下 按钮把覆盖Local Part DB的部件添加到此列表框。
[PCB Part复制到 Local Part DB的方法]
在<New Parts:> 列表框或<Different Parts:>列表框中选择需要登录到Local
Part DB的部件名。
3-8
Cutting-edge Modular Mounter HM Series Administrator's Guide
按下 按钮在<Add Part to DB:> 列表框或<Update DB From Parts:>列表框
中增加要登录到Local Part DB的项目。
按下< 更新数据 >按钮把对应部件登录到Local Part DB 中。
<改变组> 按钮
把选定元件从当前元件库改到其它元件库。先在列表框选择需要改变的元件
后按下该键。
<删除元件库 > 按钮
把在< 元件清单 >选择的部品组据从Local Part DB删除。先选择 目录框所要
删除的部件后按下此按钮。

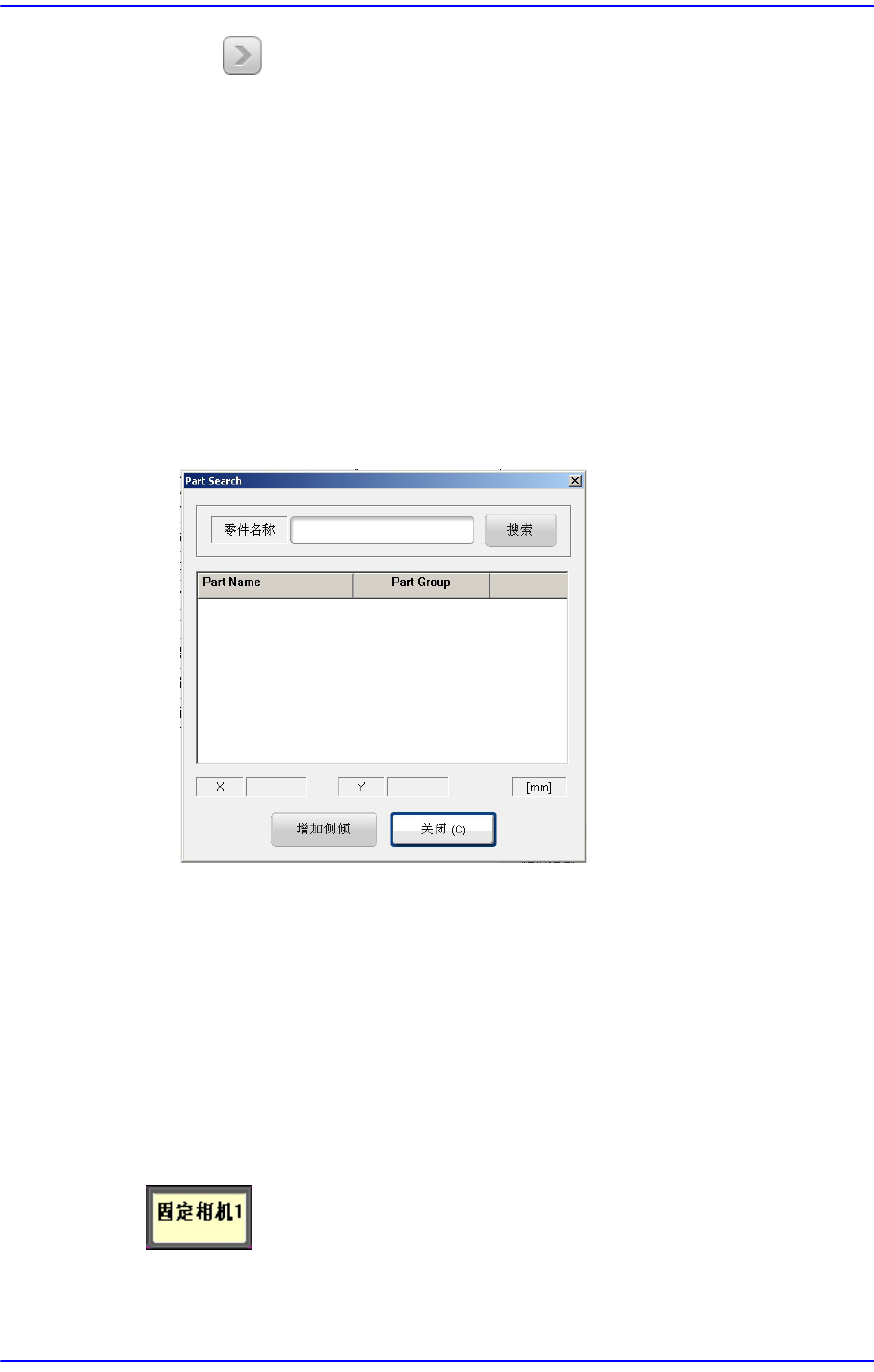

<搜索> 按钮
按下该按钮则显示如下对话框。
< 搜索> / <搜索结果 > 领域
<零件名称> 编辑框中输入所要查找部件的名称，再按下 < 搜索>按钮，
则搜索部件DB信息其结果显示在 <搜索结果> 领域。
< 增加侧倾> 按钮
选择< 搜索结果> 领域显示的搜索结果部件，再按下此按钮，则把相应部
件添加在 “Part”对话框的 <1.PCB元件清单>。
<相机号> 组合框
选择识别部品的摄象机。可选择的摄象机如下。
<轮廓> 按钮
使用设定的
Align 数据把部件的外形显示在 SMVision’窗口。
