系统设置

 <设置传送带轨道宽度> 领域

 <宽度补偿> 编辑框

为了调节输送机宽度移动FRAME移动时多移动设定值大小。

为了PCB在输送机移动通畅留余地。基本值为0.5。

 <联机协议> 领域

在组合框中选择对前后设备的 In-line protocol。

 需要独立运行Stand alone:设备时选择。

 只用于临时导入:Line作业时，利用本设备有的协议(potocal)与前/后工序的设

备进行通信时选择。

 SMEMA:Line 作业时，使用SMEMA protocol前后设备通信 protocol。

 <电路板释放>选项按钮领域

 <快速装载> 选项按钮

可以极大限度地减少PCB的出发与移动时间。这将命令设备在搬出当前 PCB

的同时搬入下一个PCB。

 <连续的> 选项按钮

下达命令让作业完毕的PCB被完全搬出后搬入其它PCB。

 <工作区禁用> 领域

正面生产线和背面生产线中限制使用其中之一的功能。在双轨道输送带所构成

的设备中处于激活状态。

 < PCB位置> 领域

 <工作站> 组合框

选择需要对PCB检测传感器与装贴止挡件的位置进行示教的工作站

(Station)。

 <止挡器> 领域

 <止挡器 X> 编辑框

针对所选择的站(station)里的阻挡器的X坐标进行设置。

备注示教了贴装传感器的位置后，就能自动设置 <X 位置>坐标。

 <X位置>：基板位置传感器X+0.75

 <2nd 止挡器 X> 编辑框

该选项是使用长度超过460mm的Long PCB时需要设定的选项。把元件

贴装到Long PCB时需要使用2阶段贴装功能。

13-28

Cutting-edge Modular Mounter HM Series Administrator's Guide

为了使用2阶段贴装功能，请示教第二个PCB 停止位置(2nd Stop)。

 <感应器位置 > 领域

 <2nd 制动器 X> 编辑框

该选项是使用长度超过460mm的Long PCB 时需要设定的选项。在选定

的站上设定2nd Stop传感器的X 坐标。

备注把<2nd 止挡器 X> 的PCB检测传感器X 坐标设置成和<2nd 制动

器 X>的阻挡器坐标相同。

 < 制动器 X> 编辑框

设置所选工作站的PCB 感知传感器的X坐标。

 < 基板停止位置之间的距离> 编辑框

表示贴装感应器与停止感应器之间的距离。请不要修改默认值。

 < 使用入口感应器> 复选框

在设备入口另外安装感应器后使用时选择。

 <其它> 领域

 < 安排Z偏移量> 编辑框

为了部件都按照在此处设置的 Offset值向Z轴方向进行贴装时使用。

Default值是-0.2。建议适用Default值后使用。

 <板厚最小/最大>区域

显示可以传输的板（PCB）厚度的最小值/最大值。

 <基板处理> 领域

能够确认可进行作业的PCB尺寸。

 最小宽度

设定输送带的最小宽度。

13-29

系统设置

 最大宽度

显示单通道时及双通道时的传送带最大宽度。

 <其它(可变基板停止位置)> 领域

该设定能够把长度为300mm 以上的PCB贴装到HPH 贴装头。请不要修改默

认值。

 <Multiwork极限长度> 区域

为了生产长板（PCB）而划分工作区域进行生产时，设置板（PCB）的极限长

度。

 <定时器/ 推迟> 按钮

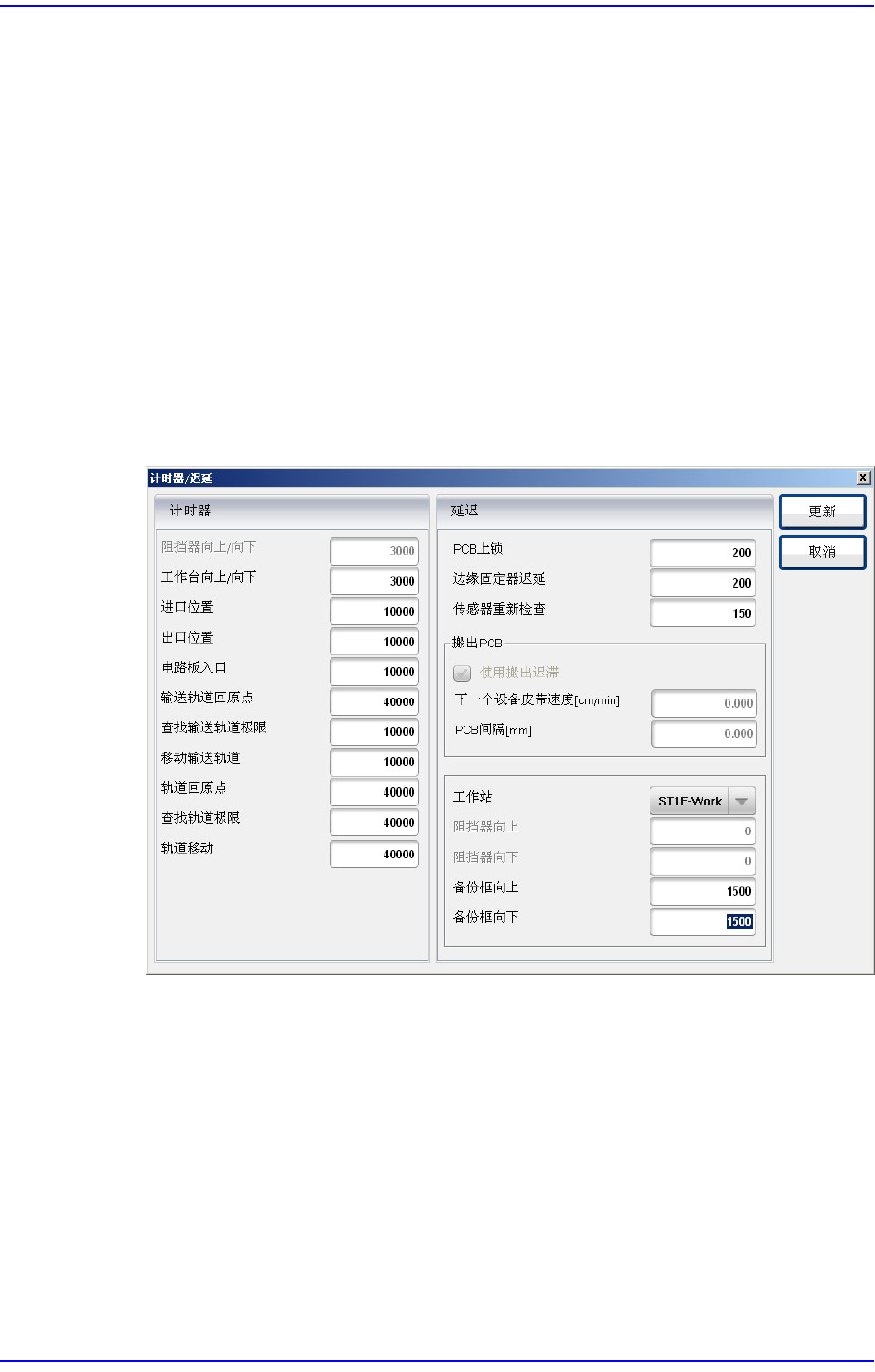

执行与PCB 传送相关的可设定定时与延迟的“计时器/ 迟延” 对话框。

图

13.15 “

计时器

迟延

”

对话框

 <计时器> 领域

 <阻挡器向上/向下> 编辑框

在指定时间内没有完成停止器的上/ 下动作时，设备将判断为动作时出

错。

 <工作台向上/向下> 编辑框

在指定时间内没有完成工作台的上/ 下动作时，设备将判断为动作时出

错。

 <进口位置> 编辑框
