12-180
Cutting-edge Modular Mounter HM Series Administrator's Guide
备注 使用该功能时，无法使用"产品"的" 选项设置"功能中的 " 传送
PCB前ANC 动作"功能。请在"8.2.2 选项设置”参阅相应功能。
一个贴装头块的所有轴杆的贴装点都被跳过时，无法使用该功
能。
<吸嘴检查感应器>群
本设备不支持该功能。
<贴装头停留位置>领域
设定悬臂的待机位置。如果要更改目前设定的位置，则重新示教相应的位置。
<待机位置后面 > 编辑框
针对实行“悬臂驻留 (parking)” 功能中的“ 背面待机”命令时的悬臂待机位置
进行设定。
<待机位置前面 > 编辑框
针对实行“悬臂驻留 (parking)” 功能中的“ 正面待机”命令时的悬臂待机位置
进行设定。
<校准位置 > 编辑框
Calibration 时，Head Assembly的等待位置。
<校? 工具的位置> 编辑框
示教校正工具的位置。请按下<Fiducial> 按钮为校正工具位置示教基准标。
完成示教则在编辑框自动输入相应位置。
<标记> 按钮
本设备不支持该功能。
<Head Cleaning Position> 复选框
需要针对利用强大的凤机(Blower) 清扫贴装头轴杆内杂质时的悬臂待机位置
进行设定，则圈选该复选框。
<示教> 领域
为了针对< 贴装头块 (Head block)待机位置> 领域中提到的特定位置进行示教而
使用。
按钮

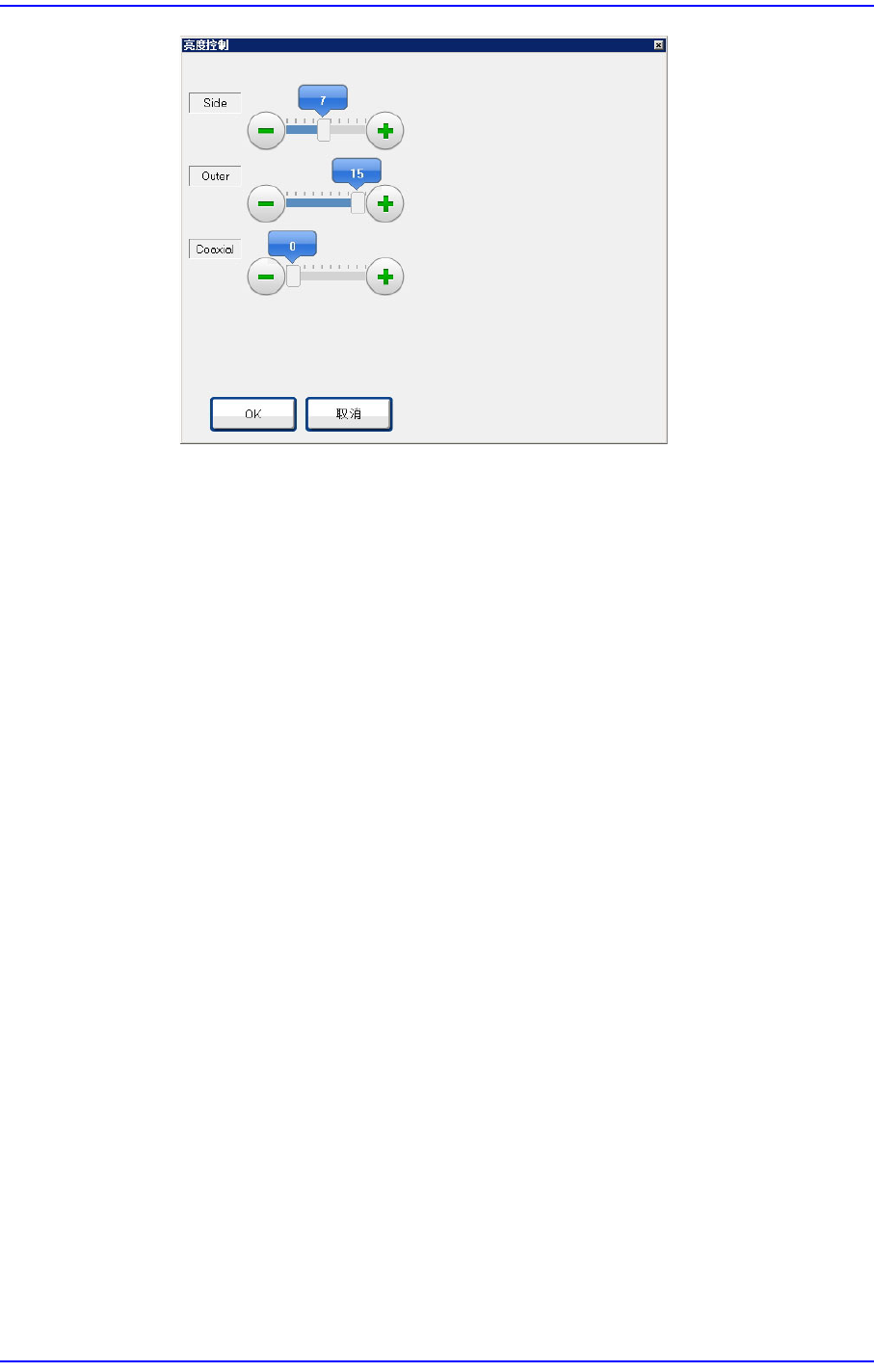

设定基准相机的照明。选择此按钮时显示如下的对话框。
12-181
校正
Selection control
把用来示教特定位置的坐标的对象移动到当前设定的特定位置，或者为了获
得选定对象的当前坐标而使用。
1F-Fid1:选择对应 Gantry 的‘fiducial照相机1’
1R-Fid1:选择对应Gantry的‘fiducial 照相机1’
H1 ~ H20:选择对应Gantry 的1号 ~20 号的Head。
<移动> 按钮
Selection control中选择的对象移动到指定的坐标位置。 此时按下该按钮之
前需要在<Head待机位置> 领域选择要示教的项目。
<得到数据> 按钮
组合框中选择的对象为基准获取 X, Y 坐标。
<头块的信息> 区域
<连接头>按钮
可以查看相应悬臂的头组件信息。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
12-182
Cutting-edge Modular Mounter HM Series Administrator's Guide
12.2.2. 头部 偏差
可以确认/设定由于各贴装头的机构特性而导致的补偿值 (offset)。此处显示的Head
偏移数据在执行照相机校正后反应其结果值就自动更新。
注 意 实际各贴装头在进行贴装时会适用补偿值后贴装，因此更改已设
定的值时可能会导致贴装头损伤或作业不良，请不要更改数据。

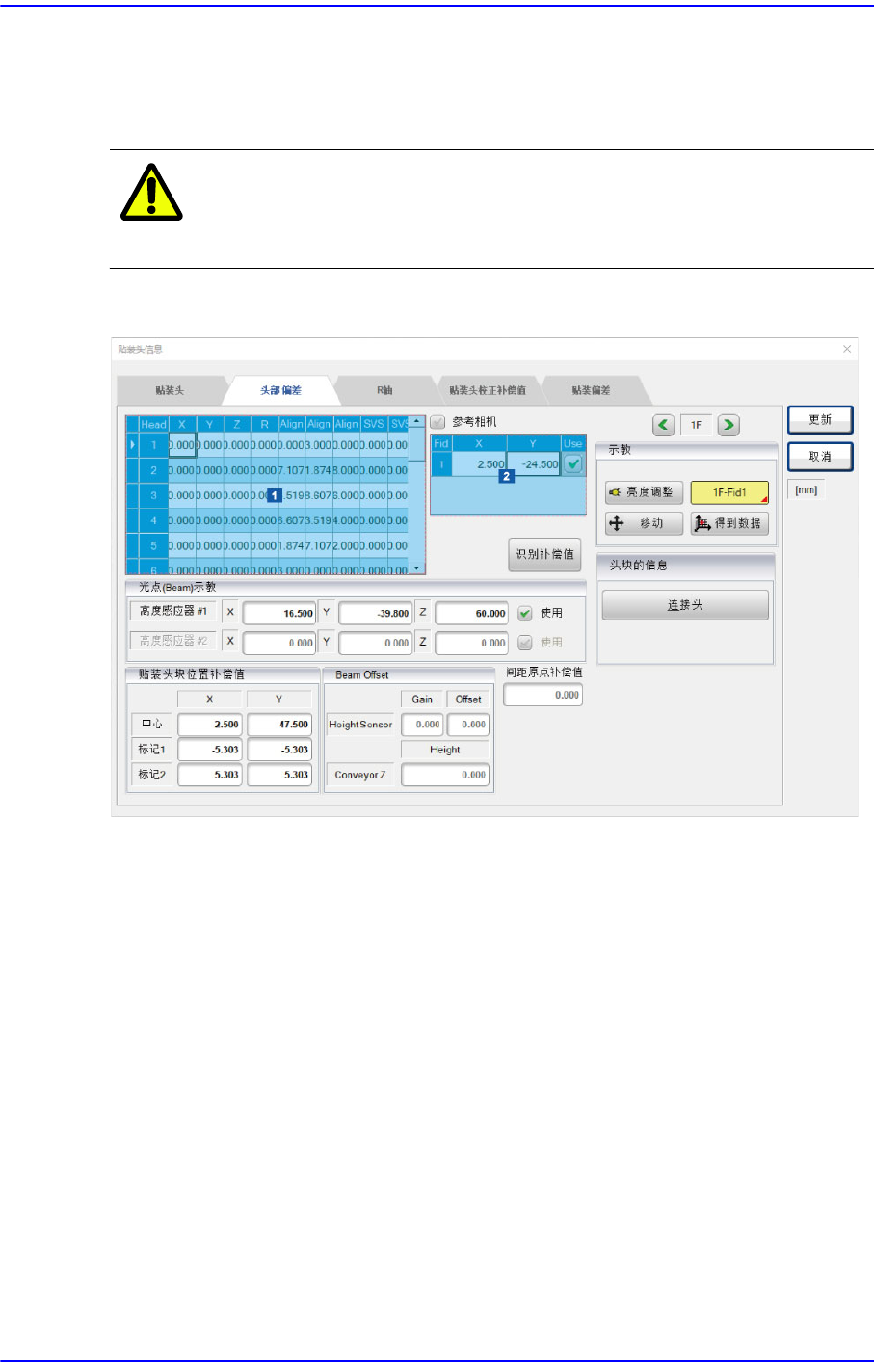

图
12.17 “
头部
偏差
” TAP
对话框
1: Grid
2:
基准相机偏移值
<Grid> 领域
表示以Head1轴为基准到各Head轴中心的距离（偏移）和Z 轴及R轴偏移。
<Head> 列
表示磁头（Head）序号。
<X> 列
设置X 偏移值。偏移由Gantry处于XY坐标的Home位置时Head1的X位置定
为‘0’，以此值为基准决定。
<Y>列
设置Y 偏移值。 偏移由Gantry处于XY 坐标的Home位置时Head1的X 位置
定为‘0’，以此值为基准决定。
