Cutting-edge Modular Mounter HM Series Administrator's Guide
13.2.6. Wafer Unit

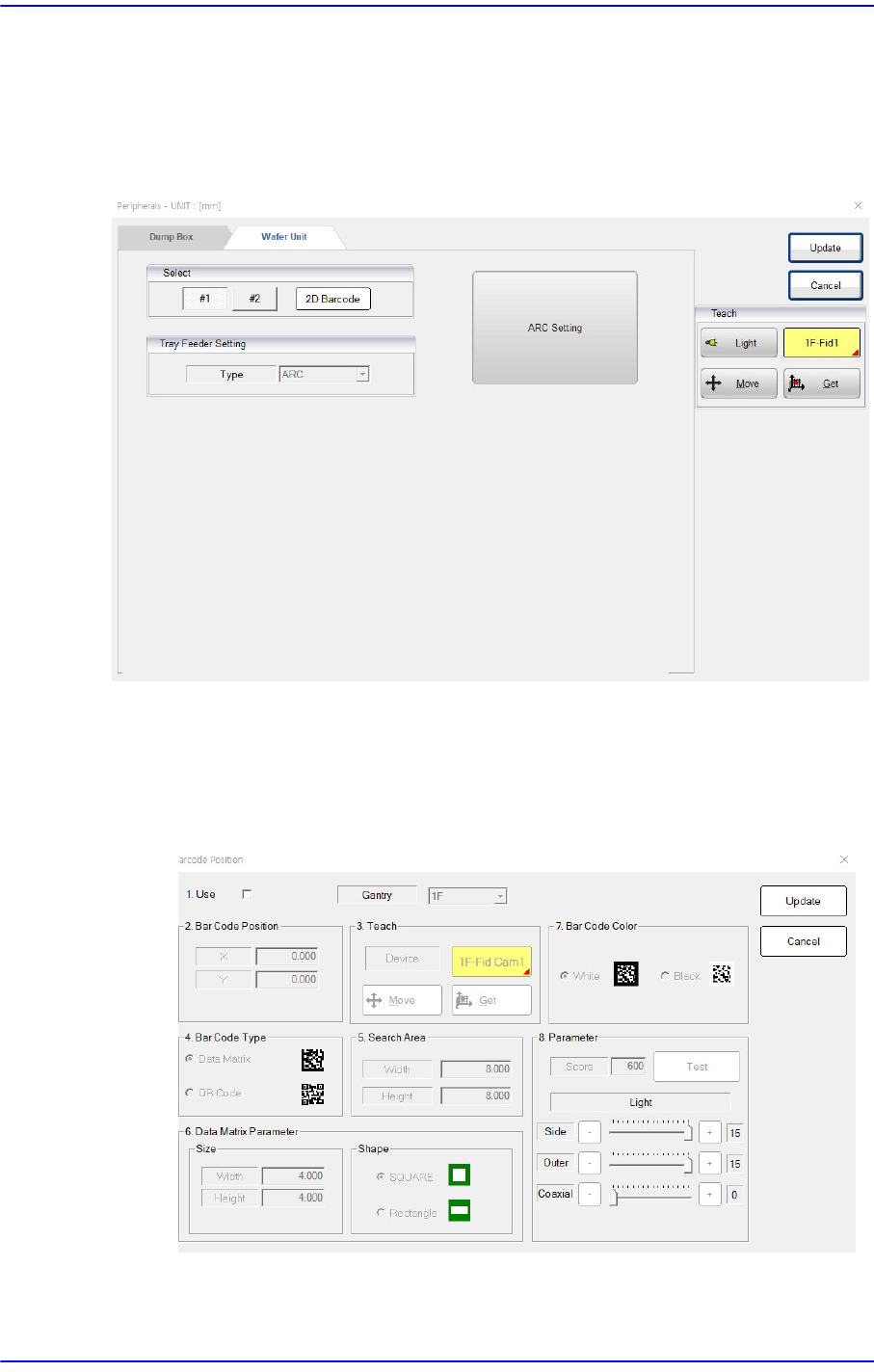

设置与晶圆设备有关的数据。选择此Tab 将显示如下对话框。（与晶圆设备有关的功
能仅适用于HM520h）
图
13.11 “
晶圆装置
”Tab
对话框
<选择>区域
选择安装于设备的晶圆装置。晶圆装置可安装在1 台正面和1台背面设备中。
<2D Barcode> 按钮
设置所选晶圆装置的二维码信息。
13-21
系统设置
<1.使用>复选框
选择是否使用2D条形码功能。
在<2.条形码位置> 编辑框
设置2D 条形码在晶圆上的位置。
仅在<3.位置测量>区域
用于校正2D条形码在晶圆上的位置。
<4.条形码类型>选项按钮
设置二维码的类型。
<5.搜索区域>编辑框
在相机获取的图像中设置检查 2D 条形码存在与否的领域的大小。点击该
领域的编辑框后，将出现下列数字输入窗口。
<宽度 >编辑框
设置X 轴方向的检查范围。一般设置为8 mm。
<高度 >编辑框
设置Y 轴方向的检查范围。一般设置为8 mm。
<6.条形码形状信息>编辑框
<大小 >区域
点击该领域的编辑框后，将出现下列数字输入窗口。
-<宽度> 编辑框
设置二维码在X方向上的大小。一般设置为4 mm。
-<高度> 编辑框
设置二维码在Y方向上的大小。一般设置为4 mm。
<形状 >区域
-<正方形> 选项按钮
设置正方形条形码。
-<长方形> 选项按钮
设置直四角形条形码。
<7.条形码颜色>选项按钮
<白色 >选项按钮
在这种情况下，条形码看起来比周围的区域明亮。
<黑色 >选项按钮
在这种情况下，条形码看起来比周围的区域暗。
13-22
Cutting-edge Modular Mounter HM Series Administrator's Guide
<8. 参数>编辑框
<判断值>
对分析图像时决定2D条形码是否存在的标准进行设置。建议值为
600。点击此编辑框时，将显示一个数字输入窗口。
<测试> 按钮
用于检查读取的条形码数据是否可用。
<Light> 区域
设置检查条形码时的照明值。通常，“Side”和“Outer”设置为
15，“Coaxial” 设置为0，可请根据条形码状态进行适当调整。
<晶圆装置设置>按钮
可对晶圆装置的信息参数数据进行设置。
图
13.12 “
晶圆装置设置
”
对话框
1: “
动作结果
”
<动作结果 >区域
检查手动命令的执行结果。
