13-50
Cutting-edge Modular Mounter HM Series Administrator's Guide

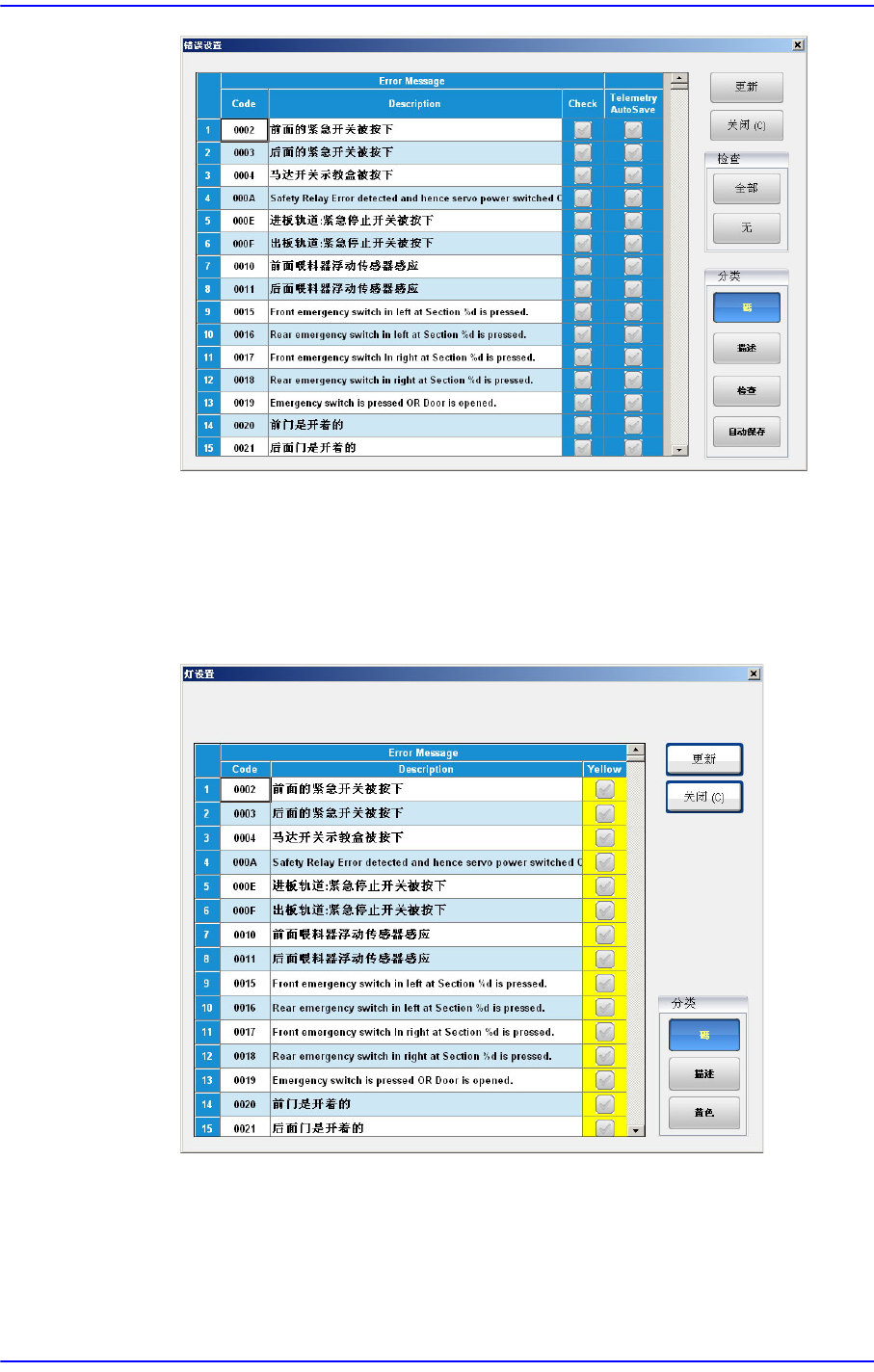

选择〈Check〉列的校验框来表示故障信息。此处未选择的故障不表示在故障
信息对话框。
<灯设置>按钮
基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄
色灯亮灯。点击此按钮则显示以下对话框
红色灯亮灯则设备停止，根据故障状态如果判断为可忽略的故障，请选择相
应故障后选择<Yellow>校验框。
13-51
系统设置
<高级状况> 检查框 领域
<无元件警告> 检查框
无元件警告发生时，将亮起黄色或蓝色灯。
<固定( 黄色: 亮灯)>选择框
供应元件消耗完毕或因吸附重试次数超出设定值而发生错误时，使黄灯
或蓝灯持续亮起。
<OFF(Green:OFF)>和<Use One Color Tower Lamp>选择框
供应元件消耗完毕或因吸附重试次数超出设定值而发生错误时，使绿灯
关闭，仅黄灯或蓝灯闪烁。
如想设置上述功能，必须同时选择<OFF(Green:OFF)> 和<Use One Color
Tower Lamp> 选择框。
<PCB等待警告(黄色)> 检查框
设备处于作业可能状态下，等待PCB 投入到输送机的作业领域时打开黄色
或青色灯。
<Blink (Green :ON)> 检查框
PCB的等待投入状态的持续时间超过了这里设定的时间时，使绿灯闪
灭。设置时间时，在编辑框上以秒为单位进行输入。
<无元件错误警告( 红色闪烁)> 检查框
Part Empty 错误发生时，红色灯闪亮。
<安全防护警告( 黄色闪烁)> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
<Buzzer at Dump Stop> 检查框
如果设置为在生产过程中发生元器件卸料情形时停机，只要圈选该复选框，
就会在卸料时发生错误(error)而停止卸料并且让蜂鸣器发出声音。
<Buzzer at Dump Cycle> 检查框
如果圈选了该复选框，将在生产过程中发生元器件的卸料时让蜂鸣器发出声
音。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
以下是信号灯Default设定相应的设备状态。
13-52
Cutting-edge Modular Mounter HM Series Administrator's Guide
黄色灯亮灯时
设备在IDLE或 WA IT 状态下处于不进行作业或作业等待状态。
绿色灯亮灯时
设备在RUN状态下处于作业状态。
绿色灯灭灯时
设备在PAUSE 状态下作业中处于暂停状态。
红色灯亮灯时
设备在FREEZE状态下由于作业中发生故障设备处于停止状态。
黄色灯和绿色灯同时亮灯时
设备在ADJUST 或RUN-RDY状态下，作业中由于设备需要某种措施处于暂停
状态。
红色灯灭灯时
设备在EMERGENCY状态下，作业中发生Emergency故障设备处于停止状态。
