12-73
校正
<计划> 按钮
对< 选择照相机>组合框中选择的Camera执行 Light Level的Test 或者自动
Mapping。
图
12.12 Fid Camera
被选的情况
图
12.13 Fix Camera
被选的情况
<1.测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。领域最多可指定4个，同时指定
Search领域和 Excluded 领域。 即圆形指定领域。
12-74
Cutting-edge Modular Mounter HM Series Administrator's Guide
<No>列
表示Test Area的一连序号。
<Pos X> 列
表示领域中心的 X 坐标。
<Pos Y> 列
表示领域中心的 Y 坐标。
<Size X> 列
表示领域的X方向大小。
<Size Y> 列
表示领域的Y方向大小。
<Type> 列
指定领域的形态。
CIRCLE:圆形领域
RECT:四角形领域.
NONE:不指定领域.
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping 的 Camera。 已激化的Camera 可同时指
定。
<3.工具箱> 领域
执行Test 或 Mapping的准备作业。
< 准备测试/绘图> 按钮
安装在Head的所有吸嘴，返还给对应ANC 孔。之前ANC1号孔中配置校
正用LightFly 吸嘴。
完成作业后 <绘图> 领域的 <开始>按钮和 < 测试>按钮会被激活。
<4.查找区域> 领域

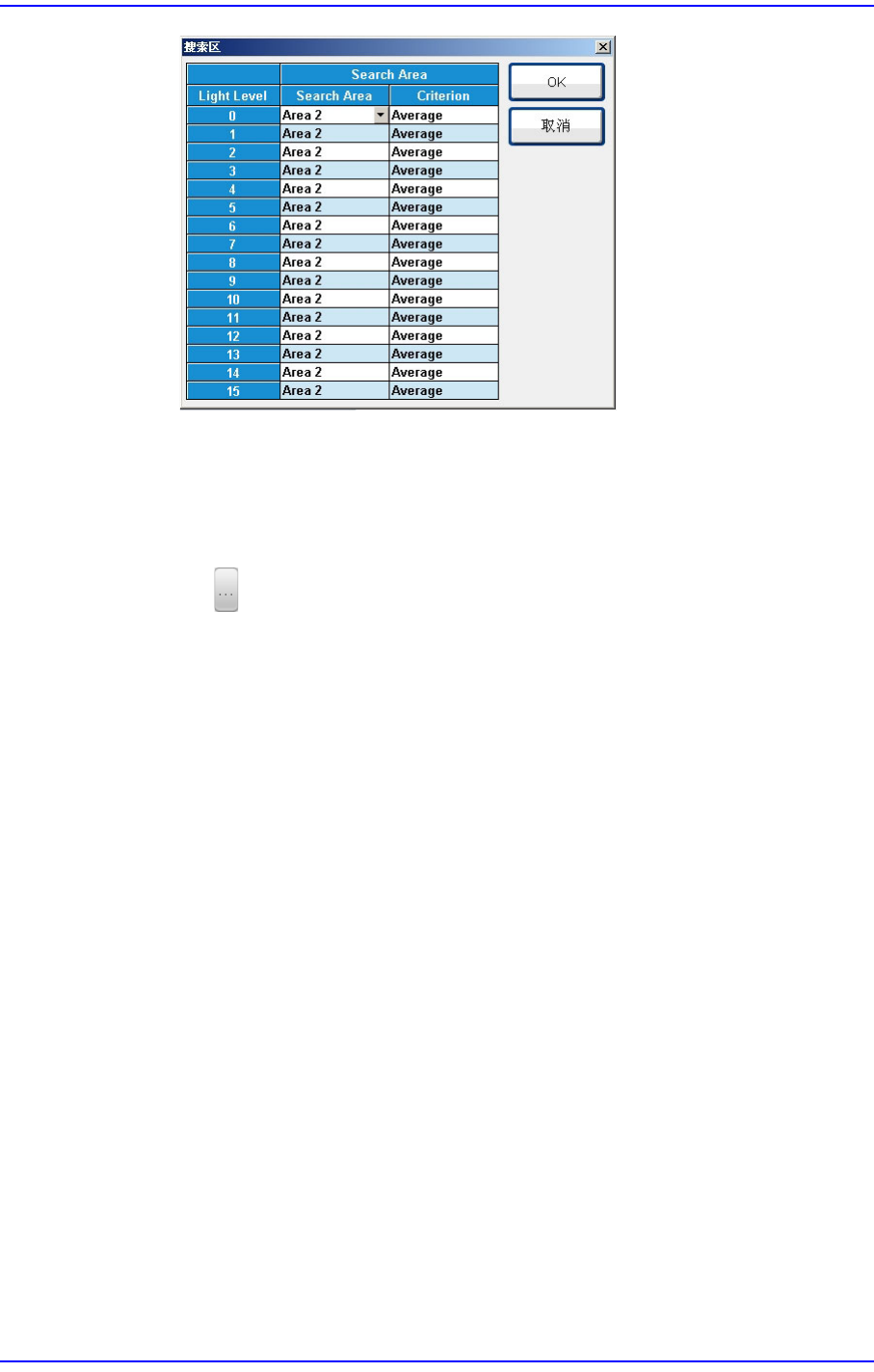

点击要进行Mapping照明的对应按钮会出现如下的对话框。
12-75
校正
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均
还是最大值。
<绘图> 领域
按钮
选择Mapping 时使用的Map File。是自动生成的文件名，请不要更改。
<开始> 按钮
开始Mapping
<测试> 按钮
对Mapping 结果执行Test。自动搜索不能满足基准值的照明Leve1 并显示
在结果文件。
必须在选择<请绘图简结果> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / ( 选定的 Camera 总个数。)
(I:Inner Level, O:Outer Level, S:Side Level, C:Coaxial Level)
<关闭> 按钮
结束对话框。
<进口> 按钮
可以载入光线映射(Light Mapping)用“.map”文件。
<更新> 按钮
给设备传送变更事项后关闭对话框。
