12-57 校正 5. 按照上述方法 对其余悬臂进行 R 轴的 Home offset 校准作业。 Fine R-Axis Home Of fset Calibration 的实 行方法如下。 1. 在 ANC 上安装 3 个 HNHeadXY 喷嘴。 2. 按下 <Fine R-Axis Home Offset> 按钮。
12-56
Cutting-edge Modular Mounter HM Series Administrator's Guide

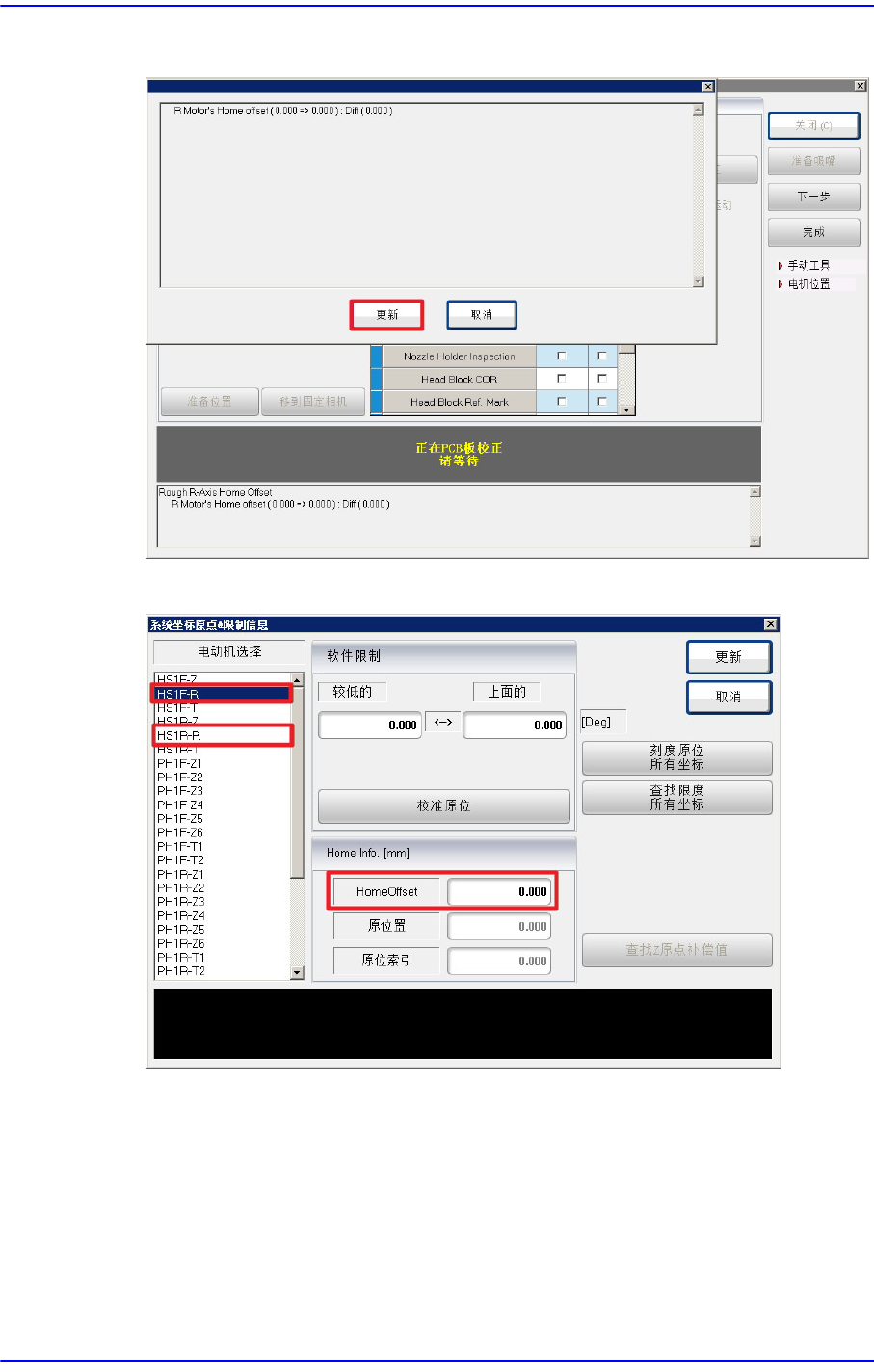

4. 校准完毕后，将如下出现结果窗。按下<更新 >键就能适用结果值。
更改后的R 轴Home Offset可以在<系统坐标原点&限制信息> 对话框查看。
12-57
校正
5. 按照上述方法对其余悬臂进行R轴的Home offset校准作业。
Fine R-Axis Home Offset Calibration的实行方法如下。

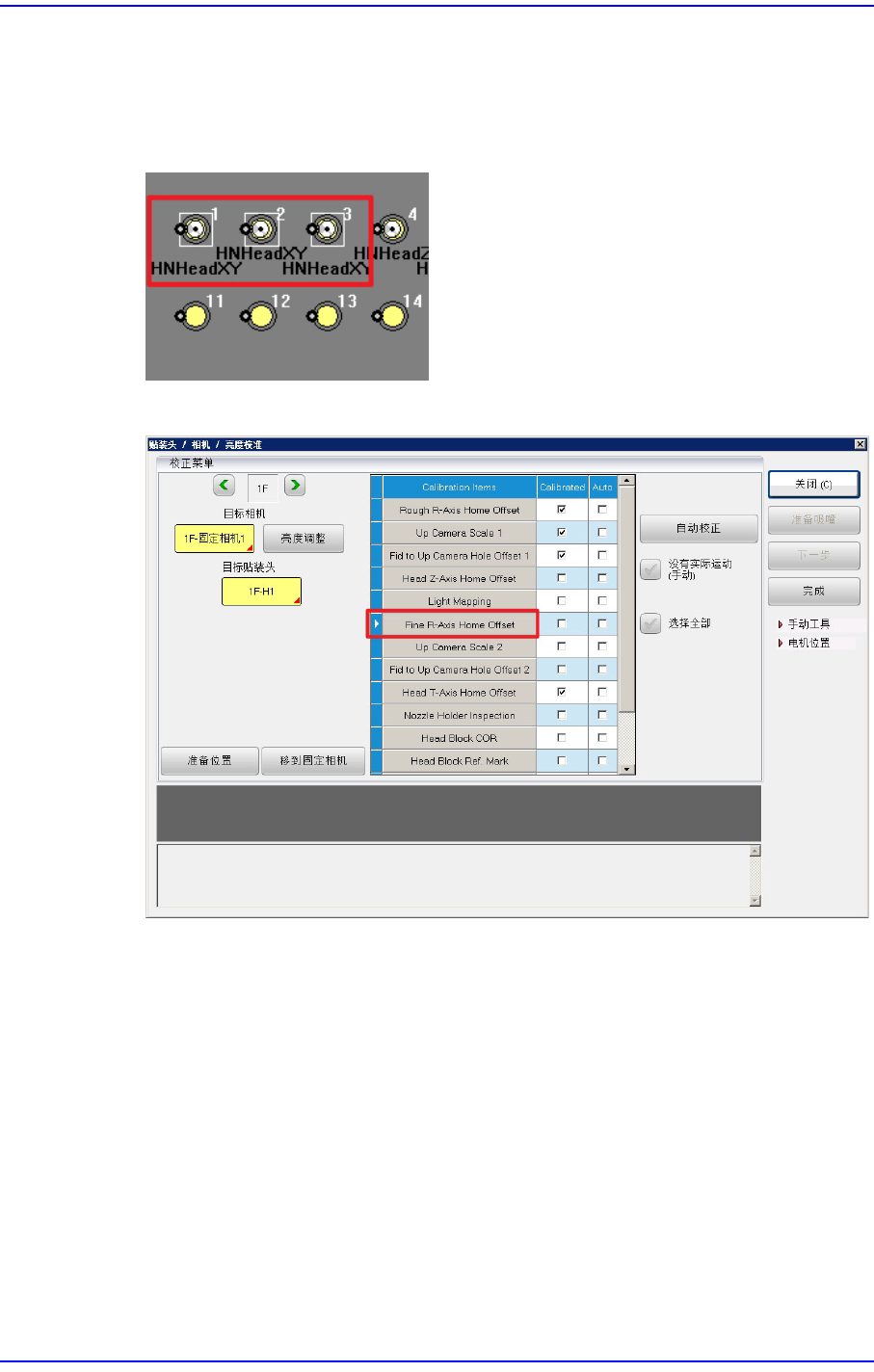

1. 在ANC上安装3个HNHeadXY喷嘴。
2. 按下<Fine R-Axis Home Offset>按钮。
12-58
Cutting-edge Modular Mounter HM Series Administrator's Guide

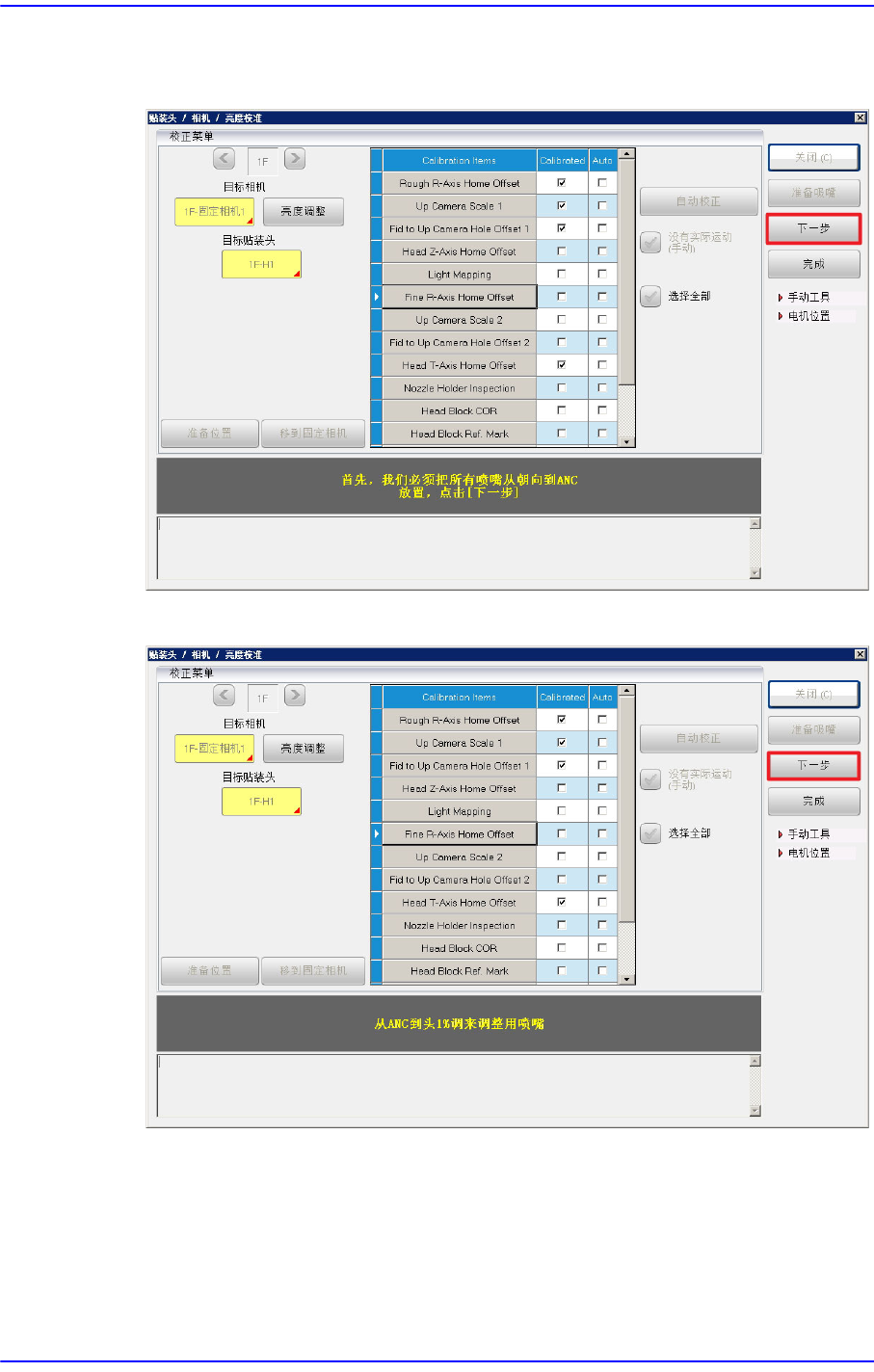

3. 在信息框上出现“First, We must Put all Nozzles from Heads to ANC.To Put, Click
[Next]”的提示内容时按下<下一步 > 按钮。
4. 按下< 下一步>按钮，在1F-H1，1F-H6，1F-H16 上安装Calibration 喷嘴。
按下<下一步> 按钮，就会识别喷嘴座，并安装ANC的Calibration 喷嘴。 喷嘴座
识别失败时，检查Holder清洁或照明状态后再执行Calibration。
