10-12 Cutting-edge Modular Mounter HM Series A dministrator's Guide < 关闭 > 按钮 关闭对话框。 注 意 预热是为了提高贴装精确度 必须采取的步骤。 为了提高贴装精确 度必须在设备运行前进行预 热。
10-11
应用
10.6. 暖机
设备接通电源，进行各驱动轴的准备运动时使用‘ 变暖’ 子菜单。按下此菜单时显示
如下的对话框。
图
10.7 “
暖机
”
对话框
图
10.8 “
暖机
”
对话框
,
按下
<
开始
>
按钮之后
<开始> 按钮
开始变暖动作。按下此按钮时开始预热动作的同时在“ 变暖”对话框上显示所运
行时间(Elapsed Time)。
<停止> 按钮
按下此按钮时结束<变暖> 动作。
<使用设定时暖机时间> 选择框
选择此选择框后请输入所要时间。（单位：分）
10-12
Cutting-edge Modular Mounter HM Series Administrator's Guide
<关闭> 按钮
关闭对话框。
注 意 预热是为了提高贴装精确度必须采取的步骤。为了提高贴装精确
度必须在设备运行前进行预热。
11-1
Diagnosis(
诊断
)
第11章. Diagnosis(诊断)
“诊断 ” 菜单由以下子菜单组成，其中对设备的每个部分进行模块测试。
I/O
传送装置（Conveyor）
亮度调整（Light）
真空 （Vacuum）
手控制器（Jogbox）
多盘喂料器
电动机 I/O (Motor IO)
Flux.
Feeder
Nozzle
Spindle

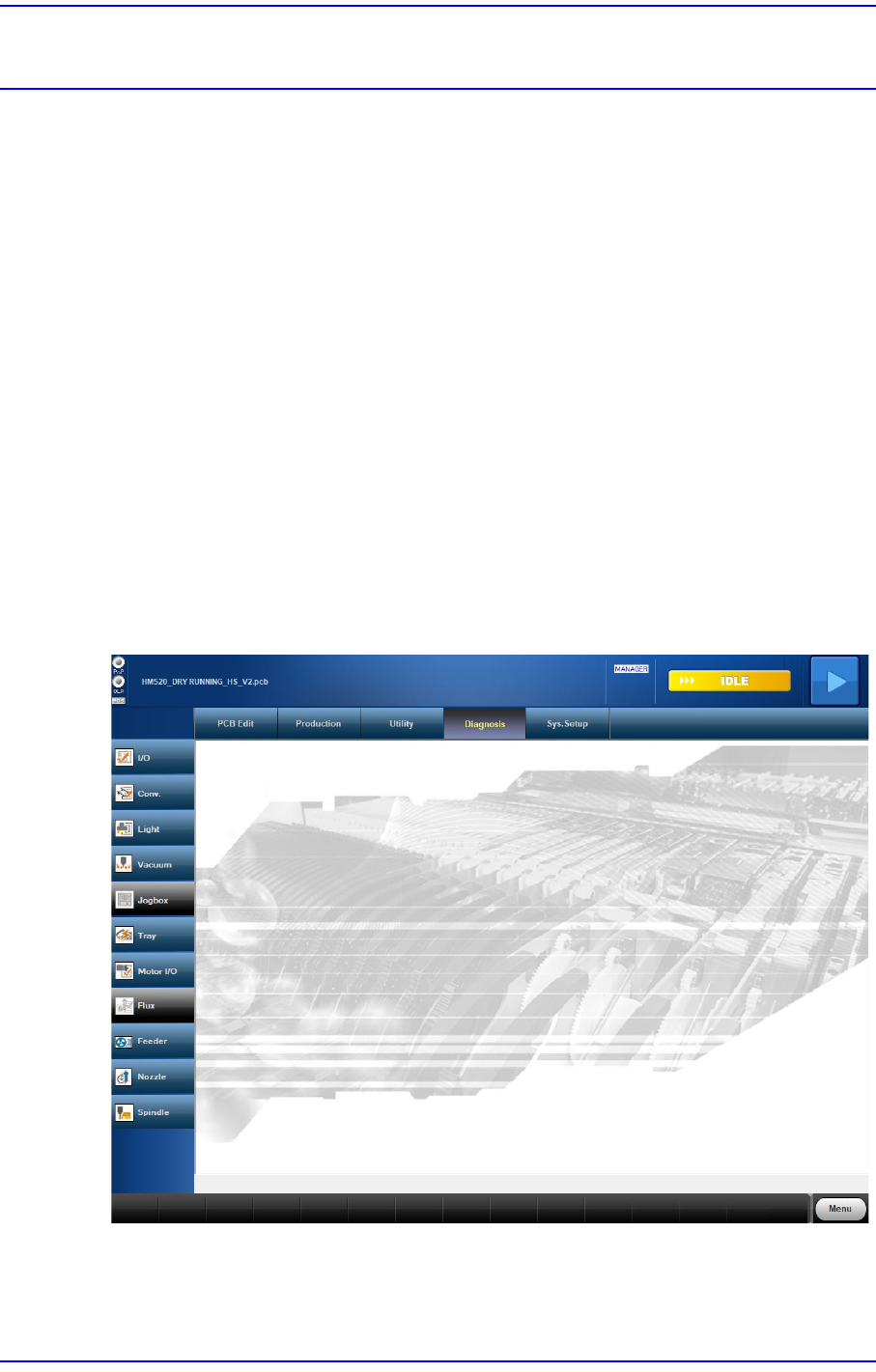

图
11.1 ‘
诊断
’
菜单的子菜单
