Cutting-edge Modular Mounter HM Series Administrator's Guide
<原位轨道 > 按钮
寻找选定区段(Station)的原点轨道。(选择了ST1F-Work 或ST1R-Work时被
激活。)
<示教> 领域
<移动> 按钮
把摄像头移动到选定位置。
<得到数据 > 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<更新> 按钮
储存所有修改值后关闭画面。
<取消> 按钮
不适用所修改的值并关闭对话窗口。

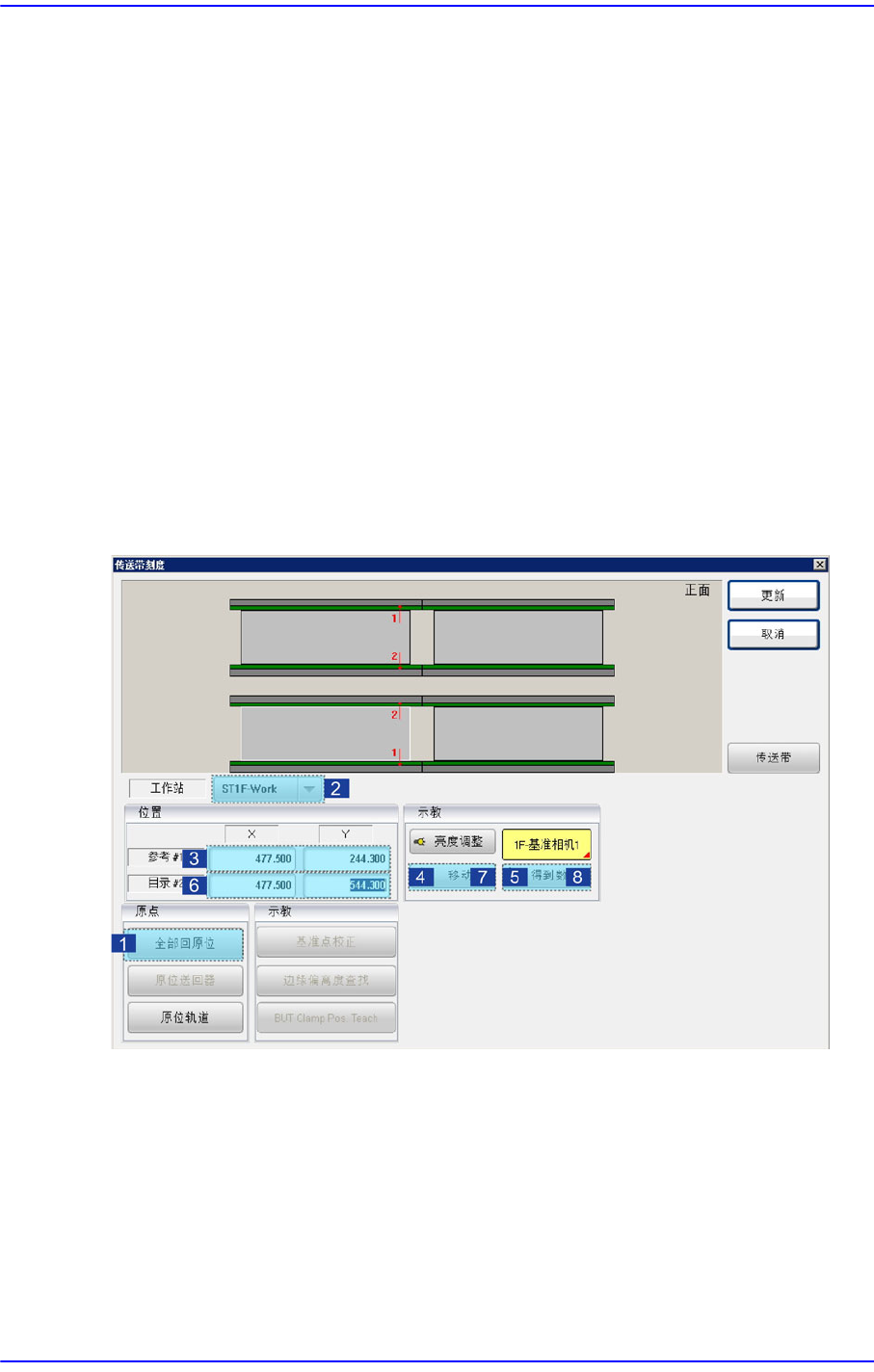

执行Conveyor Calibration方法如下。
1. “传送带刻度” 对话框的 单击<全部回原位> 按钮。
2. 选择ST1F-Work并且在<位置>领域选择<Ref #1>编辑框单击<移动> 键，驱使
基准摄像机移动到当前设定的参考位置#1。
12-33
校正

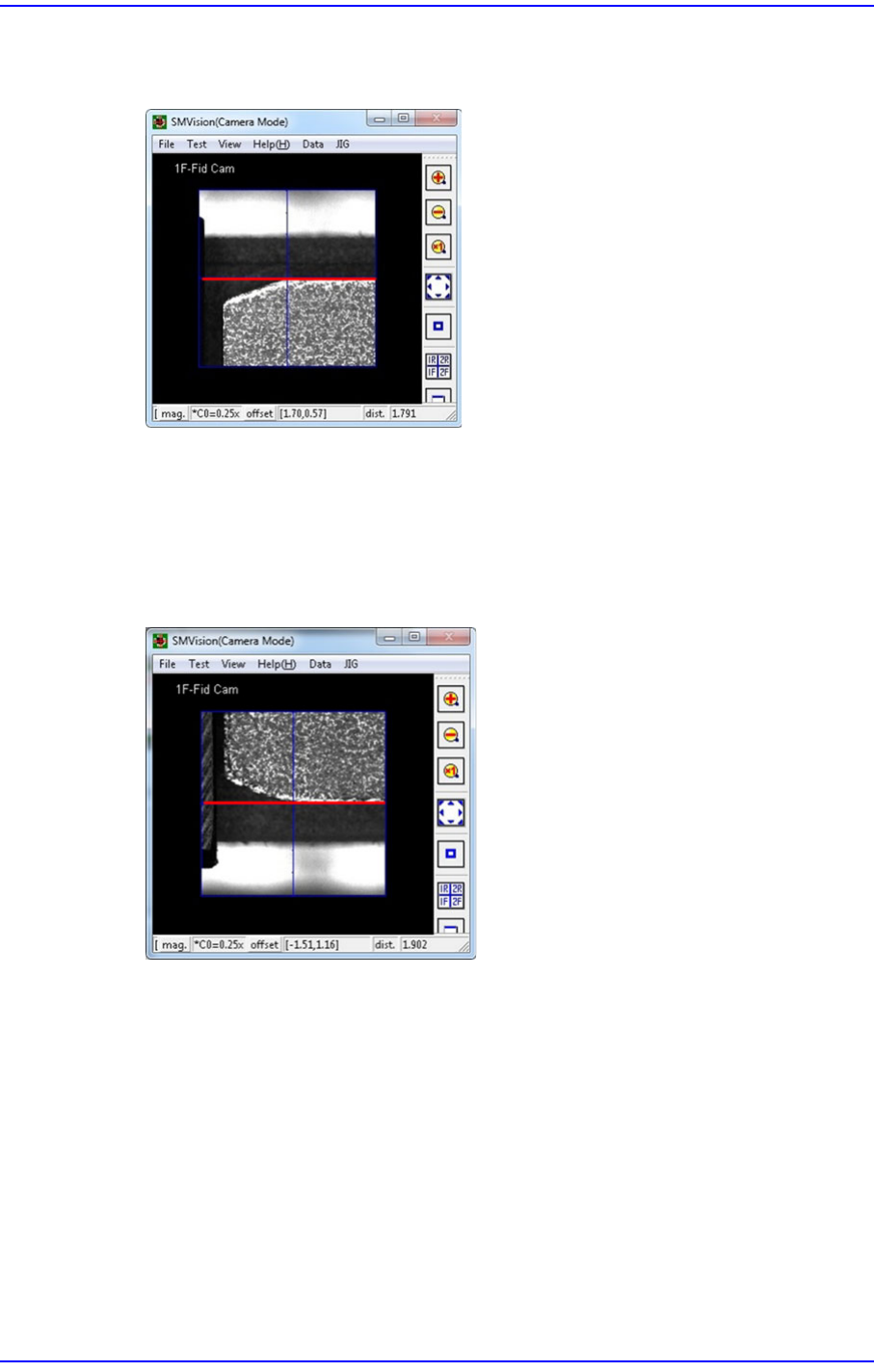

3. 如图所示地，让相机的十字线的X 轴准确地位于孔(Hole) 后，单击<得到数据>
键，在“Ref #1”输入坐标。
触摸视觉窗选择“AXIS - XY”后，按下“MODE”键选择Jog，按 下 Y(+) 方向移动
键并缓慢地移动。
4. 在<位置>领域选择<目录 #2> 编辑框单击< 移动>键，驱使基准摄像机移动到当
前设定的参考位置#2。
5. 按照3号过程的方法示教参考位置#2。
6. 对所选Station的参考位置完成示教，则用同样的方法对其他参考位置Mark 执行
示教。
7. 校准完毕后，单击<更新>键。保存了示教值并实行返回原点动作后，结束校准
作业。
12-34
Cutting-edge Modular Mounter HM Series Administrator's Guide
12.1.6. X-XY轴修正
为了补偿X轴移动时发生的XY 误差而执行。如果Thermal Mapping及 Gantry
Mapping 已被激活时，为了执行X-XY Compensation强制性的让Mapping 处于非激活
(Disable)状态。
注 意 X-XY Compensation在设备出厂之前在工厂执行。为了执行此
过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip后，请执行后续过程的校正。
