HM_Series_Administrator′s_Guide(Chi_Ver2.5)校正.pdf.pdf - 第131页
3-15 元件的登记 定的数量的元件。 < 托板 (Pallet) 的进入 / 出去速度 > selection control 相当于在 < 供料器 > 选择 用控件选择了盘式供料器。 选择供应元器件时 的盘式供 料器的板台移动速度。 可以选择的节距类型如 下 ： (1 ： 最快， 5 ：最 慢 ) < 托盘上升 / 下降速度 > selection control 相当于在 < 供料…
3-14
Cutting-edge Modular Mounter HM Series Administrator's Guide
<X (mm)> 编辑框
设定部品的X轴方向尺寸。
<Y (mm)> 编辑框
设定部品的Y轴方向尺寸。
<厚度 (mm)> 编辑框
设定部品的高度（厚度）。该功能只在EXCEN PRO(M)激活。
<喂料器> selection control
选择将供应部品的喂料器形式。可选择的喂料器
可选择的喂料器类型将根据设备的规格及选项有所不同，具体请参考SW内标注
的喂料器类型。
<吸嘴1 / 吸嘴2> selection control
选择吸附(Pickup)元器件的吸嘴。 可选择的吸嘴:
可选择的吸嘴类型将根据设备的规格及选项有所不同，具体请参考SW 内标注的
喂料器类型。
<间距> selection control
相当于在< 喂料器>选择用控件选择了电动型带式供料器。可以选择所选定带式
供料器的元器件供应间隔。 可以选择的节距类型如下:
<跳过结合(0~30)> 编辑框
供应元件过程中，当Splicing Check 传感器检测到Splicing 时将自动跳过此处设
3-15
元件的登记
定的数量的元件。
<托板(Pallet)的进入/出去速度> selection control
相当于在<供料器>选择用控件选择了盘式供料器。选择供应元器件时的盘式供
料器的板台移动速度。可以选择的节距类型如下：(1：最快，5：最 慢 )
<托盘上升/ 下降速度> selection control
相当于在<供料器>选择用控件选择了盘式供料器。针对供应元件时盘式供料器
的托板(pallet) 升/降速度进行设置。可以选择的节距类型如下：(1：最快，5：最慢)
<跳过结合(0~30)> 编辑框
Splicing Check传感器检测到Splicing时，将按照此处设定的数量忽略元件后才
开始供应元件。
3-16
Cutting-edge Modular Mounter HM Series Administrator's Guide
3.2. 标准元器件的编辑登记

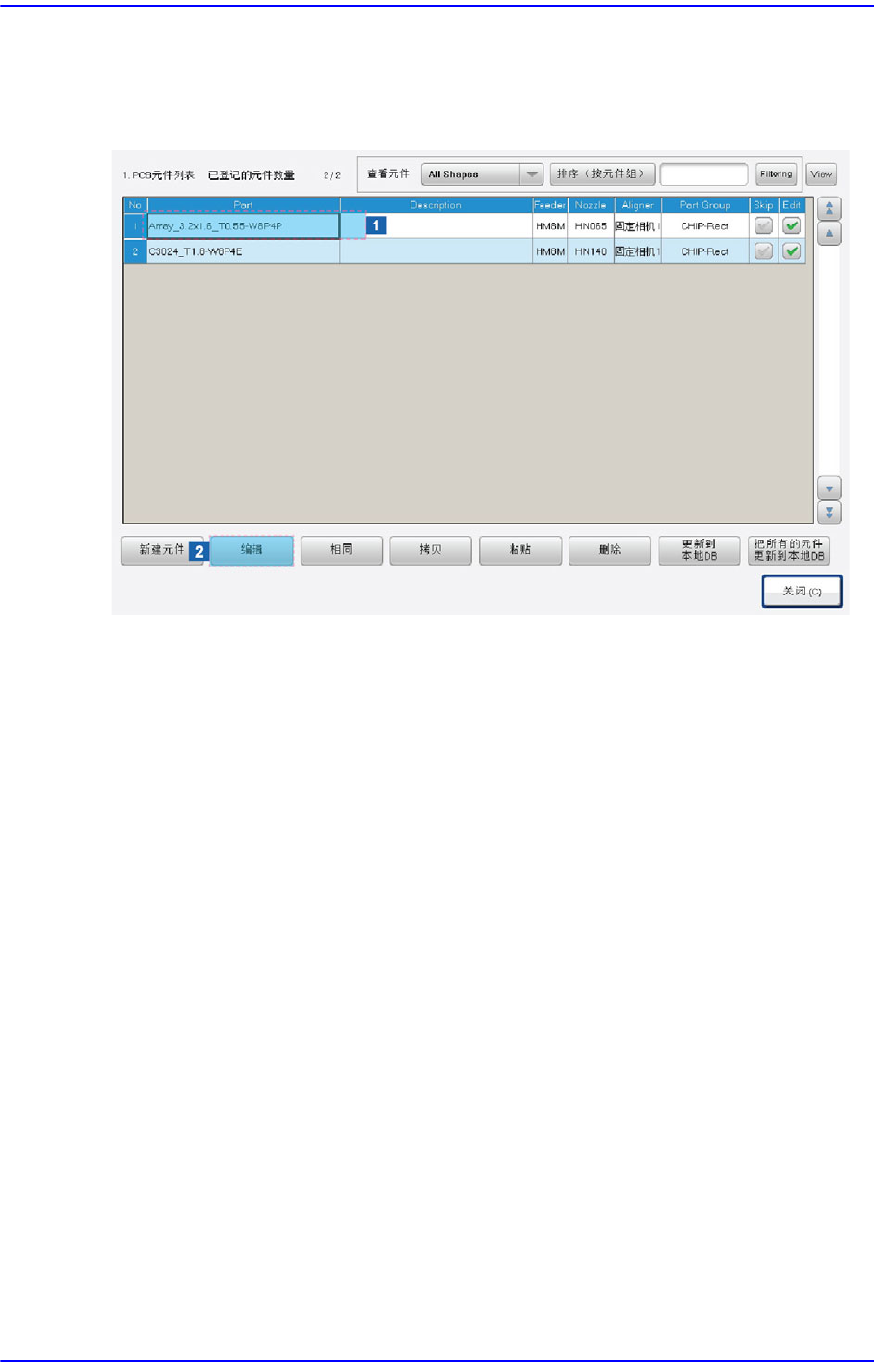

编辑标准元器件后登记元器件的方法。在<1.PCB Part List>上选择需要编辑的元器
件后按下<编辑>键。
