4-12
Cutting-edge Modular Mounter HM Series Administrator's Guide
<Part Pick Up Offset>领域
可以在视觉窗查看吸嘴吸取元件的位置并且在需要时针对元件吸取点设
定偏移量。偏移量的设定方法如下。
1. 在视觉窗双触(double touch)吸嘴中心的偏移量位置
2. 在视觉窗一边查看元件图像一边确认所移动的吸嘴中心是否妥当
3. 选择<Update>按钮适用所修改的内容
‘Light’ 领域
按钮
设定基准相机的照明度。按下此按钮时显示以下对话框
Selection control
旋转XY 轴的驱动马达选择要移动到所选带式喂料器的吸附点的对象或选择
想要了解当前坐标的对象时使用。 可选择的对象如下。
Fid1
选择对应Gantry的‘Fiducial camera1’。
H1 ~ H20
选择1 号~20号head。
Z高度1
可以在采用Height感应器的设备进行选择，该功能用于测量Z 轴高度的
自动测量。
4-13
供应装置的设置

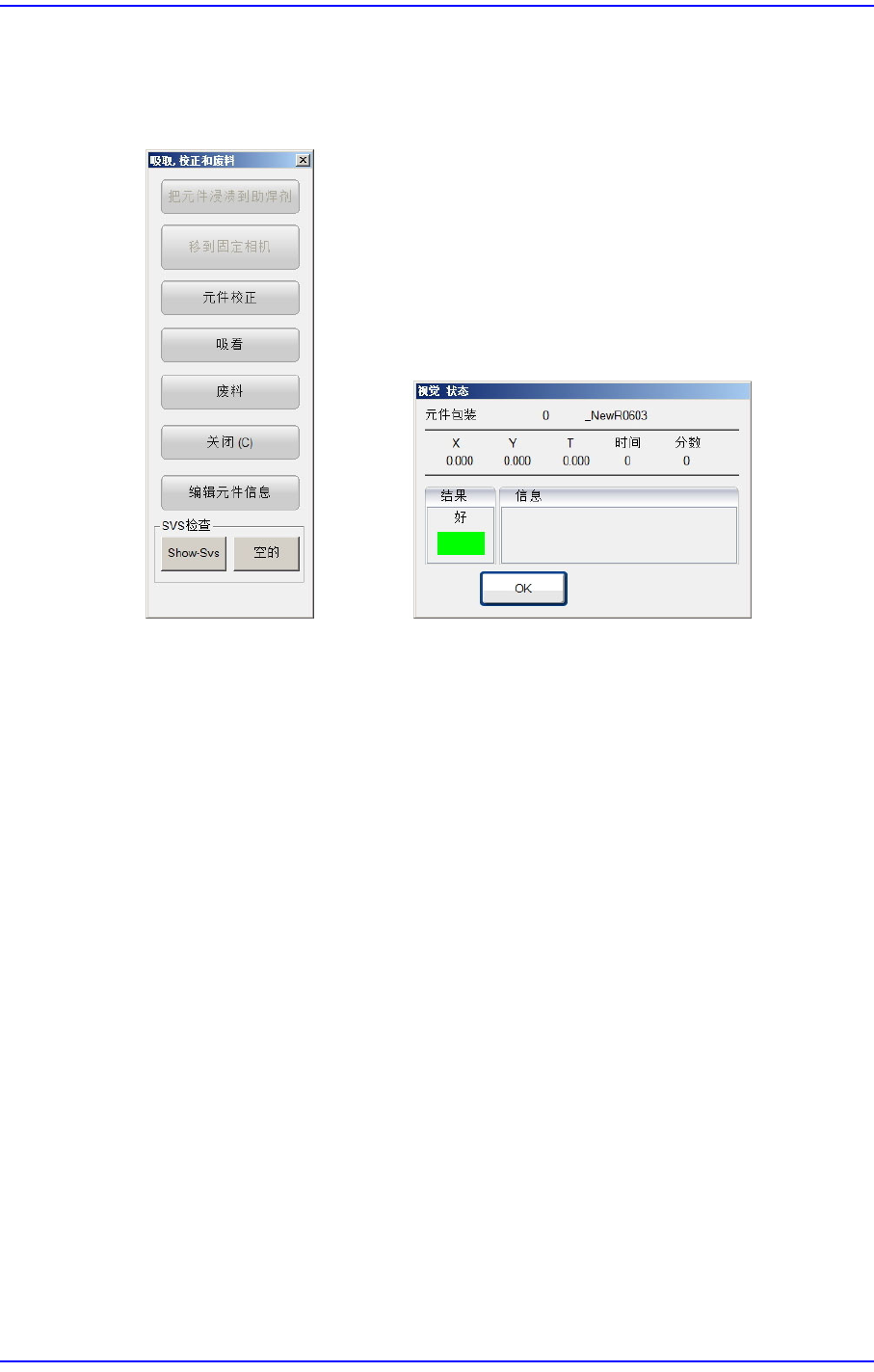

<拾取> 按钮
对当前 “喂料器底座”对话框中选择的Tape Feeder 执行部件吸附。此时，应该预
先选择Device（要执行吸附的磁头） 成功地吸着后显示以下对话框。
<Part Dipping to Flux> 按钮
把对应的部件移动到FLUX装置沾上焊剂后 Head Spindle 上升到部件识别高
度。
<移到固定相机> 按钮
仅在识别对应部件的相机为‘Fix-Camera’ 时被激活。按下此按钮时，< 示教>
领域的 <装置> 组合框中选择的对象移动到固定相机位置。
<元件校正> 按钮
进行对该部品的排列。
<Pick> 按钮
把元件吸附到所选择的贴装头。
<废料> 按钮
把部品堆存到指定的废料盒。
<关闭(C)> 按钮
关闭对话框。
<编辑元件信息> 按钮
显示该部品元器件编辑对话框。
<SVS检查>
利用SVS相机检查所吸附的元件。
4-14
Cutting-edge Modular Mounter HM Series Administrator's Guide
<供料> 按钮
让目前选择的带式供料器上所安装的料带前进一次。
<最小间距Feeding> 按钮
使用8mm以上的带式供料器时激活，按照MMI中可设定的最小间距(pitch) 驱使
所选择的带式供料器前进。
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
