15-8 Cutting-edge Modular Mounter HM Series A dministrator's Guide 15.1.3. 传送装置 (Conveyor) 备注 显示在画面上的传送带形状 会根据选项而不同。 为解决设备运行中 Conv eyor 发生的问题提 供对话框。 图 15.4 Conveyor System 对话框 15.1.3.1. PCB 进入 / 输出 功能 Drag and Drop …
15-7
其它
菜单

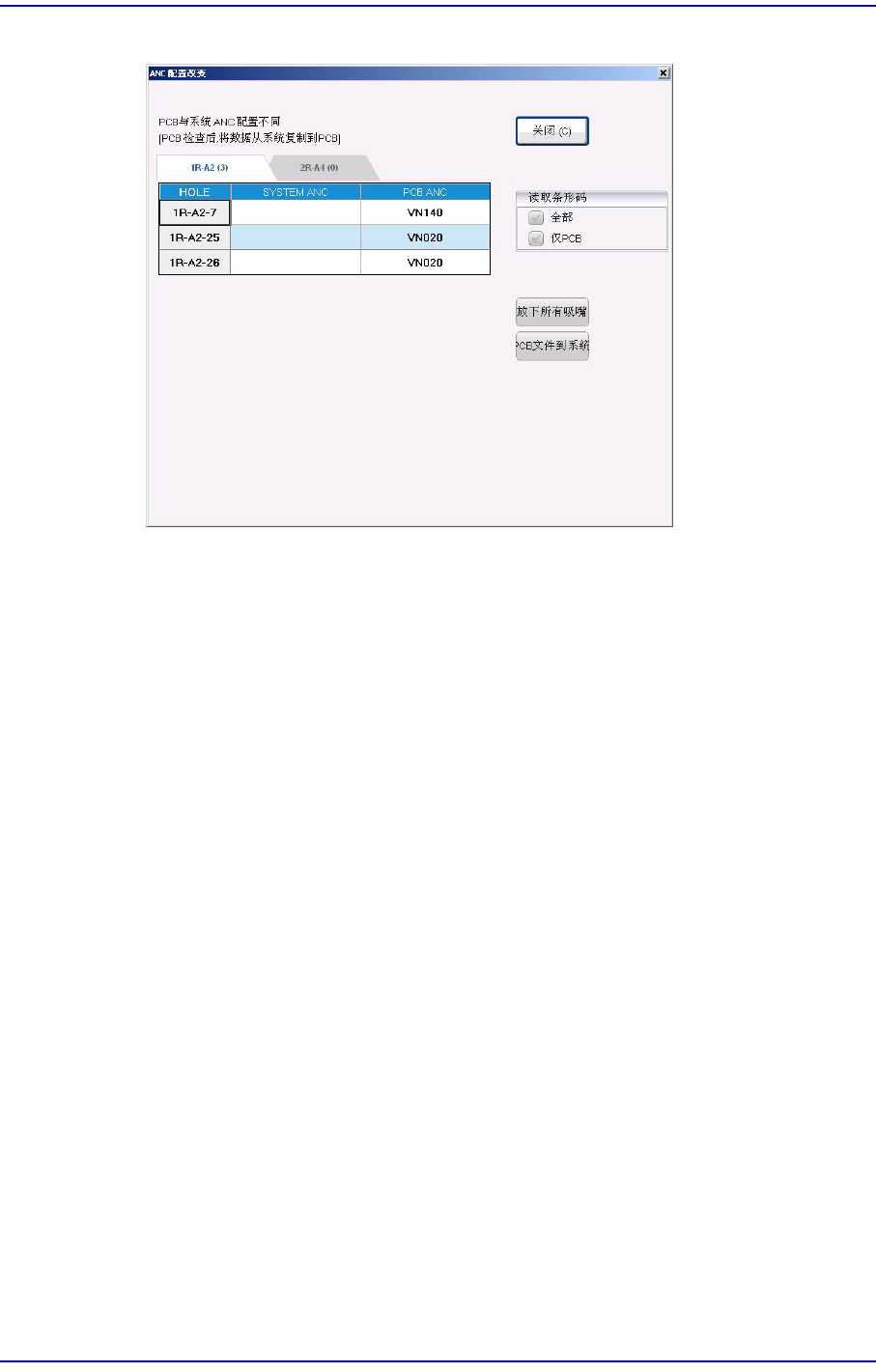

图
15.3 “ANC
配置改变
”
对话框
<读取条形码> 领域
<All> 对话框
圈选该复选框后按下<PCB文件到系统>键时，把所有的System ANC 设
置改成与PCB文件的ANC设置相同。
<Only PCB> 对话框
圈选该复选框按下<PCB文件到系统>键时，与System ANC 设置比较并
且仅对相异的PCB文件的ANC设置改变吸嘴信息。
<放下所有吸嘴> 按钮
把所有贴装头上的吸嘴退还给 ANC 的各指定孔。
<PCB文件到系统> 按钮
按下了该键时，按照< 识别条形码 > 领域上的设定修改系统的ANC设置而让
它与PCB文件的ANC设置相同。
按下了该键后，为了与设备上修改的ANC的吸嘴设置相同而以手动方式在
ANC安装吸嘴。
<关闭> 按钮
按下该键就能储存修改后的设定值并关闭当前的对话窗口。
15-8
Cutting-edge Modular Mounter HM Series Administrator's Guide
15.1.3. 传送装置 (Conveyor)
备注 显示在画面上的传送带形状会根据选项而不同。
为解决设备运行中 Conveyor发生的问题提供对话框。

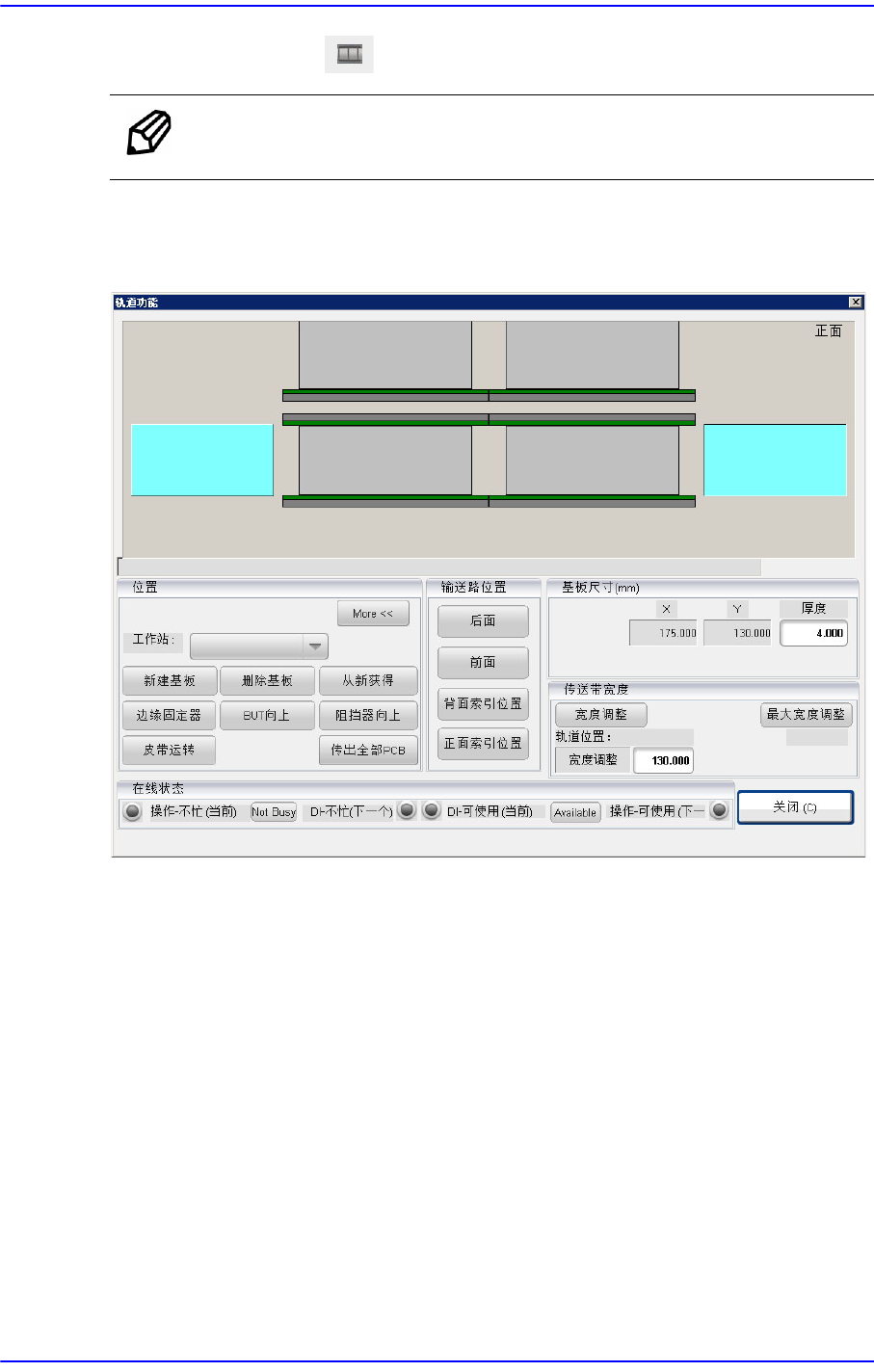

图
15.4 Conveyor System
对话框
15.1.3.1. PCB 进入 / 输出 功能
Drag and Drop 功能可以把PCB投入到输送机内的作业站或从输送机内的作业领域
投放到下一个工程的设备。
需要把PCB 投入设备时，选择左边的蓝绿色PCB并且在用手指按压的状态下拖放到
工作站。(Drag&Drop)
需要从设备排出PCB时，选择工作站的 PCB 并且在用手指按压的状态下拖放到右边
的蓝绿色 PCB。(Drag&Drop)

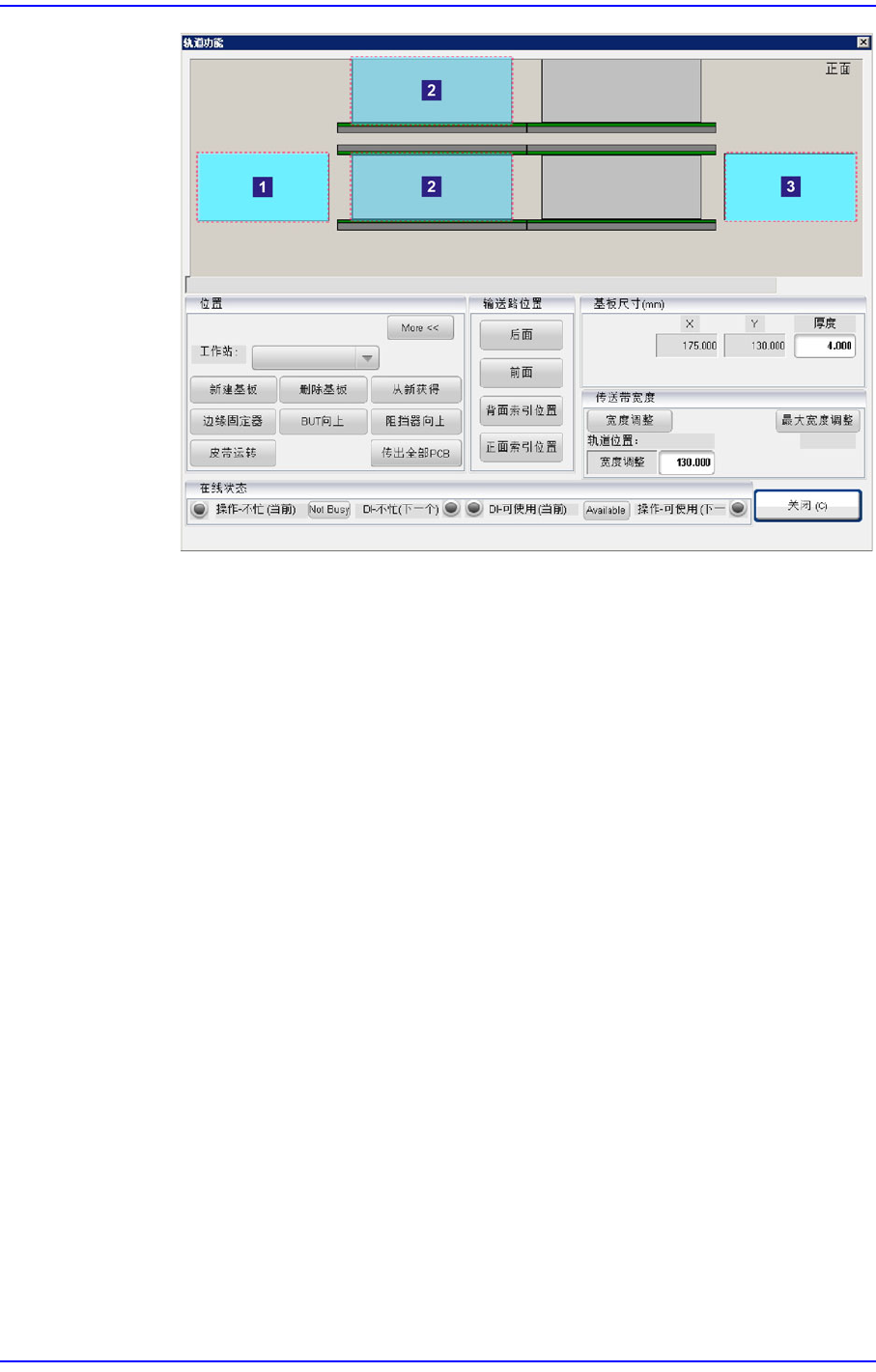

Board Flow (举例说明右 → 左时 )
利用Drag and Drop方式把左侧作业待机中的PCB移动到作业站则PCB向作业
站进行移动。
15-9
其它
菜单
1:
作业待机中的
PCB
2:
作业站（
Station)
3:
作业完成的
PCB
把作业站的PCB Drag and Drop到作业完成的PCB则把PCB投放到下一个工程
的设备。
15.1.3.2. Manual Control 功能
手工执行Backup table, Stopper等操作时使用的功能。
对输送机的各站具有Backup table, Stopper, Conveyor belt传送带驱动等手工操作功
能。
<所有电路板都退出> 按钮
排出输送机上的所有PCB。
<位置效用> 领域
<站> 组合框
选择当前作业中的Conveyor Station。(ST1F-Work, ST1R-Work, ST1F-Buffer,
ST1R-Buffer)
<新建> 按钮
利用<删除>按钮，只在消除PCB的Station时功能被激活。为了消除作业中
发生错误的PCB后在对应Station上手工投入新的PCB 时使用。
