8.1. 作业向导
通过几个简单的设置就能轻易地开始生产PCB。

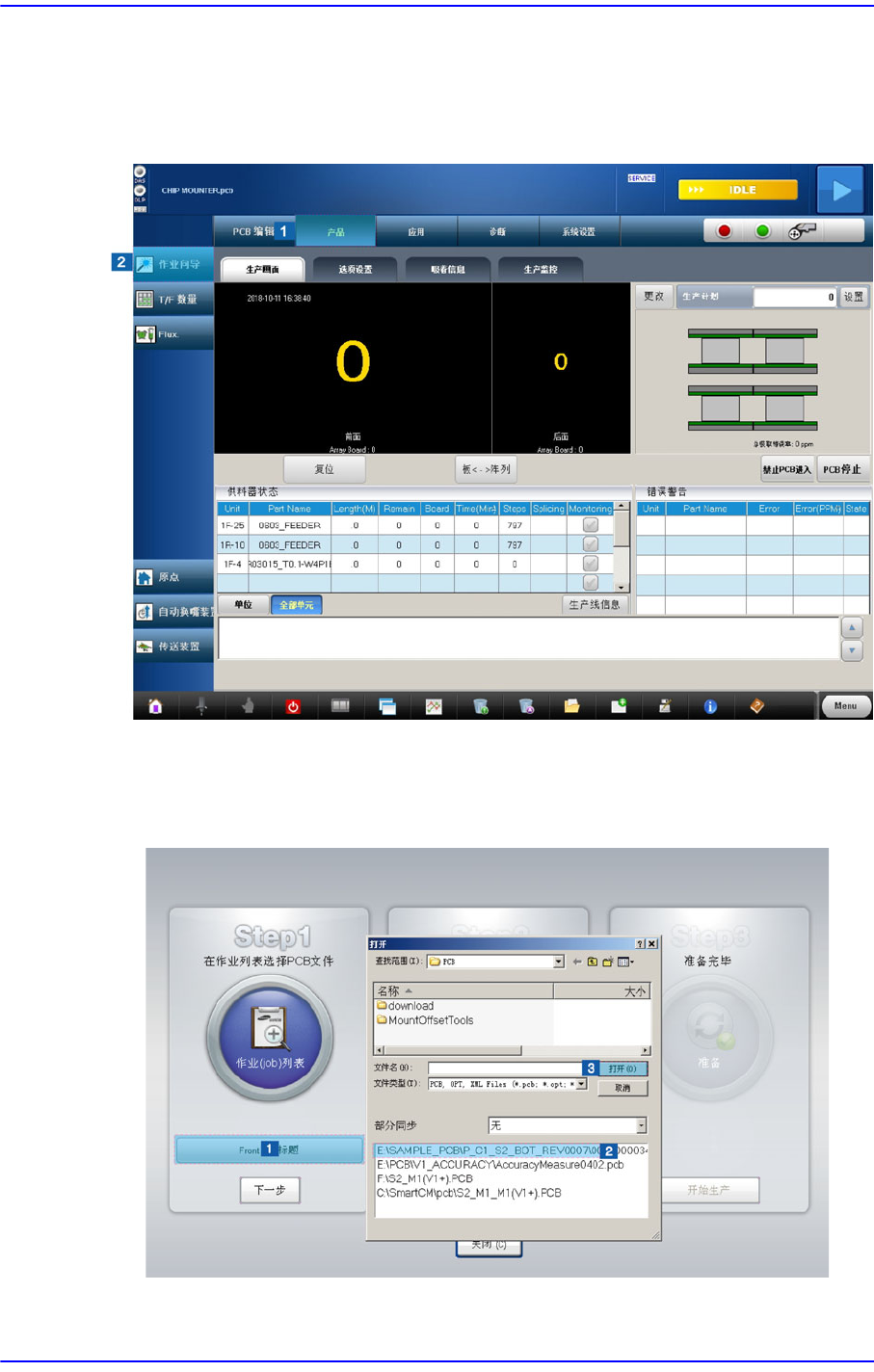

图
8.2 ‘
作业向导
’
菜单的执行步骤
1) STEP1：打开PCB 文件。
为了打开需要作业的PCB 文件，按下<下一步>键正上方的键执行“ 打开”对话
窗口，然后选择PCB文件。
需要在正面轨道(Lane)与背面轨道(Lane) 上分别生产不同的型号时，选择画面
8-3
生产设置
左上角的<正面>或<背面> 执行“打开 ”对话窗口，选择在相应轨道(Lane)上进
行作业的PCB后按下<打开>键。
“打开 " 对话窗口的详细内容请参阅 “15.3.1 打开”。
2) STEP2:生产前的准备步骤
把有关生产准备作业的一系列对话窗口集中到一起后，针对各设置及确认作业
依序提供相关便利。
对于生产前准备步骤的详细内容请参阅Operation Handbook的“Chapter 3.生产
”。
3) STEP3：进行生产
完成了所有的准备工作后按下 <Production Start>键下载PCB 文件，然后开始生
产。
8-4
Cutting-edge Modular Mounter HM Series Administrator's Guide
8.2. Product Main
8.2.1. 生产画面
该画面将在选择了PCB 生产菜单时出现，是针对一般操作人员的基本画面，可以显
示PCB 生产数量与元件供应用喂料器的状态等生产信息
图
8.3 “
生产画面
”
选项卡对话框
(HM520/HM520NEO)
1: PCB
生产数量
2:
运转现况
