12-41 校正 9. 选择 < 可列 Mapping> 复选框后， 在 <Mapping 时间模式 > 领域中设置 Mapping 模 式。 10. 按下 < 更新 > 键 ， 保存测定值。
12-40
Cutting-edge Modular Mounter HM Series Administrator's Guide
7. 按下<开始>键实行校准作业。
8. 悬臂热补偿完毕后，将出现 “"Gantry thermal mapping calibration finished
successfully””对话框。单击< 确定>键，关闭对话框。
12-41
校正
9. 选择<可列Mapping>复选框后，在 <Mapping时间模式>领域中设置 Mapping模
式。
10. 按下 < 更新>键，保存测定值。
12-42
Cutting-edge Modular Mounter HM Series Administrator's Guide

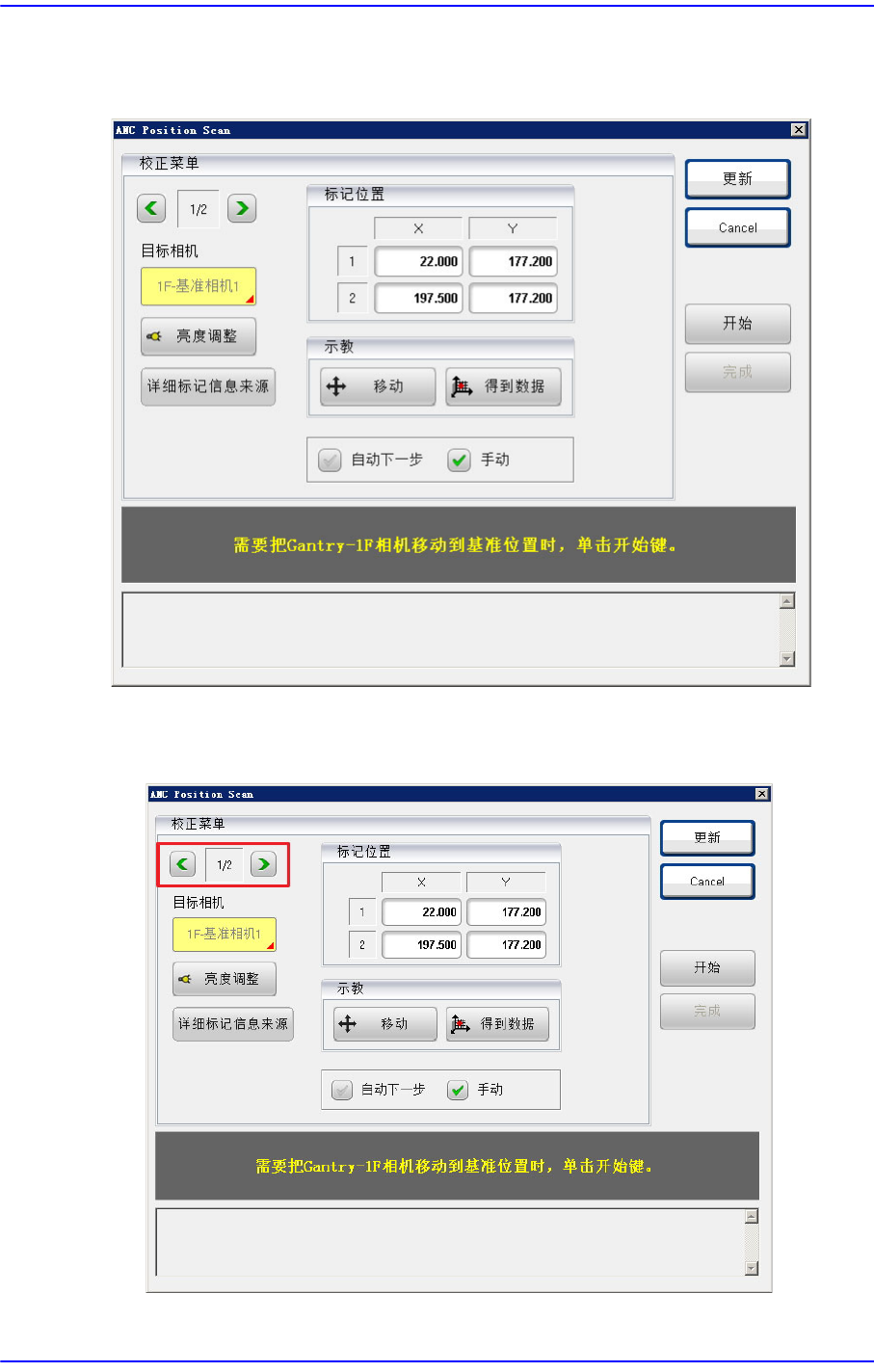

12.1.8. ANC位置的测定
对 ANC顶面的 Fiducial Mark 2 点执行示教。补偿前面及后面 ANC 的相对坐标系。
执行ANC 位置的测定的流程如下：
1. 在Gantry 选择箭头按钮中选择‘1/2’。
