12-11 校正 <Find Z Home Offset> 按钮 设定 Z 轴的基本位 置， 在 Z Home Offset 没有被 设定的状态 (HomeO f fset=0) 下实 行返回原点时可以防止 Rotary Head 旋转时与轴杆冲突。 该校准作业仅限于在工厂出货前或 修理贴装头模组后执行一次， 设备没有位于 原点时才能使用。 注意 在没有实行 <Find Z Home Offset> 的情…
12-10
Cutting-edge Modular Mounter HM Series Administrator's Guide
<弯度补偿 > 按钮
选择Y 轴时被激活。执行Skew Compensation 时使用。
<Head Limit Setting> 按钮
选择Z-Axis 时将被激活。自动测量Z-Axis的极限值，然后确认是否应用修改
后的值。
<Station Axis Limit Searching> 按钮
选择Conveyor宽度调节Motor时将被激活。自动测量Conveyor宽度的极限
值，然后确认是否应用修改后的值。
<校准原位 > 按钮
自动查找和反应<电动机选择>目录框中选定的马达home位置。
<Home Info.> 领域
选择Mirror轴时，<Home Offset>编辑框被激活。对Mirror 轴进行校正时使用。
<刻度原位所有坐标> 按钮
自动查找所有轴home位置并反应。
<查找限度所有坐标> 按钮
寻找所有轴的极限值。
12-11
校正
<Find Z Home Offset> 按钮
设定Z 轴的基本位置，在 Z Home Offset没有被设定的状态(HomeOffset=0) 下实
行返回原点时可以防止Rotary Head旋转时与轴杆冲突。
该校准作业仅限于在工厂出货前或修理贴装头模组后执行一次，设备没有位于
原点时才能使用。
注意 在没有实行<Find Z Home Offset>的情形下进行返回原点动作
时，会随着贴装头旋转而伤到轴杆，请注意。
Large Conveyor选项时，在执行Home 动作之前请确认前/ 背面
Conveyor的Y 轴大小。 Y轴宽310mm 以上时，手动操作
Conveyor宽度调为310mm 以下。 否则， 在ST1F-W、 ST1R-
W的 Home 动作时，Conveyor可能会出现碰撞。

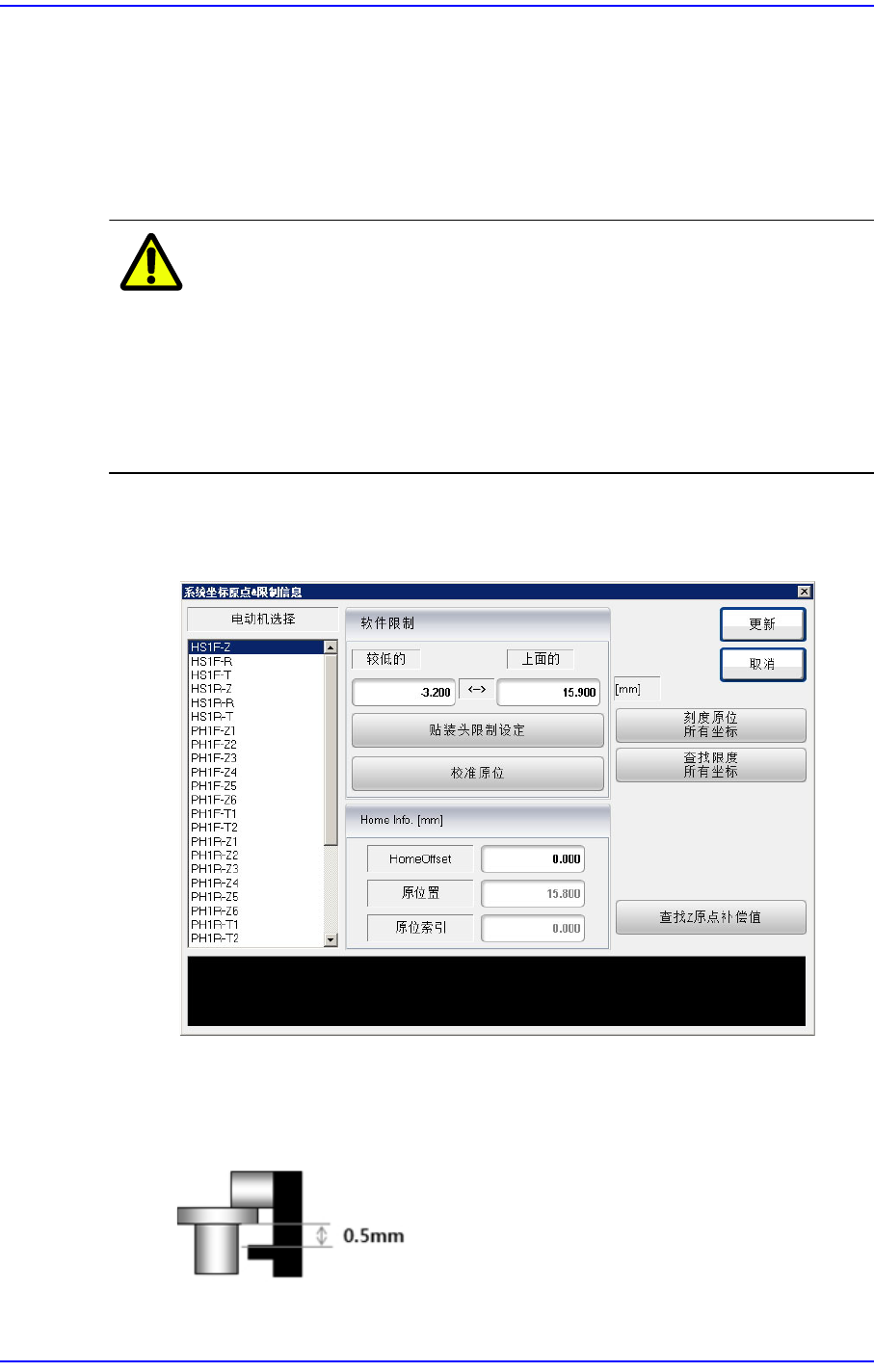

Z轴的原点位置测量方法如下。
1) 按下<Find Z Home Offset>键。
2) ) 如下图所示地配置即将进行校准的电机。
<HS/MF Head>
如下图所示地让凸轮从动件 (Cam-Follower)朝上紧靠。
12-12
Cutting-edge Modular Mounter HM Series Administrator's Guide
3) 选择了电机后，按下<Get Z Home Offset>键。
4) 其余电机也按照前面的方法实行校准。
5) 校准完毕后，按下<Update>键保存结果值。
<更新> 按钮
执行校正后单击此按钮适用其变更值。
<关闭> 按钮
关闭对话框。
