12-169
校正
3. 按下<更新>按钮。
4. 按下<下一步>按钮就会识别基准符号。
12-170
Cutting-edge Modular Mounter HM Series Administrator's Guide
5. 按下<下一步> 按钮。
按下< 下一步>按钮，就会测量高度。
备注 不使用高度传感器时，在Head的喷嘴座里插入喷嘴后，用真空压
力测量Z值。这时候，插入头部的吸嘴夹持器的吸嘴如下。
HS Head:HNHeadZ or HN065
MF Head:CN065
12-171
校正

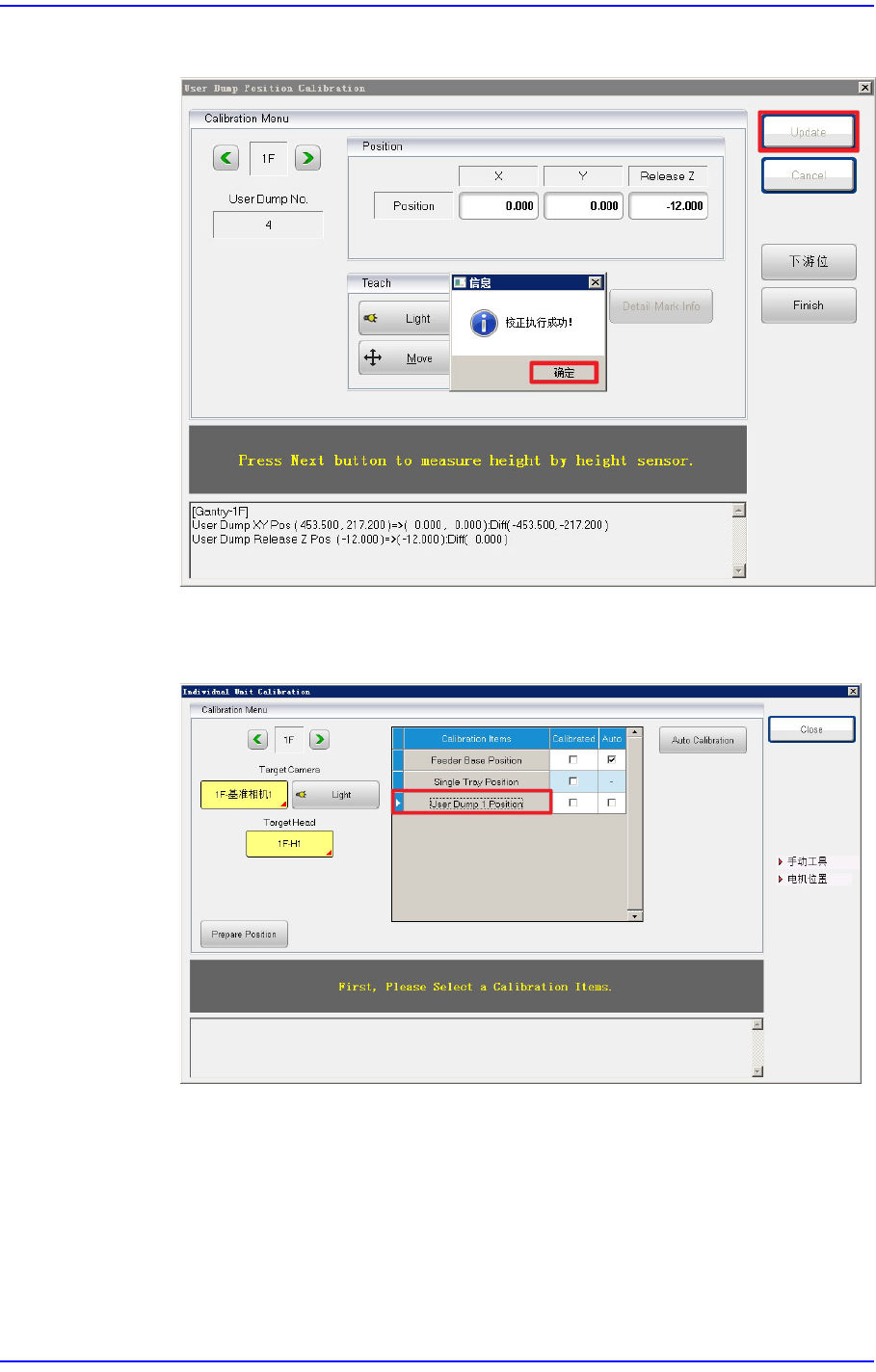

6. Calibration完成后，按下<OK>按钮，再按下<更新> 按钮后保存结果值。
没有基准符号的Dump Box时

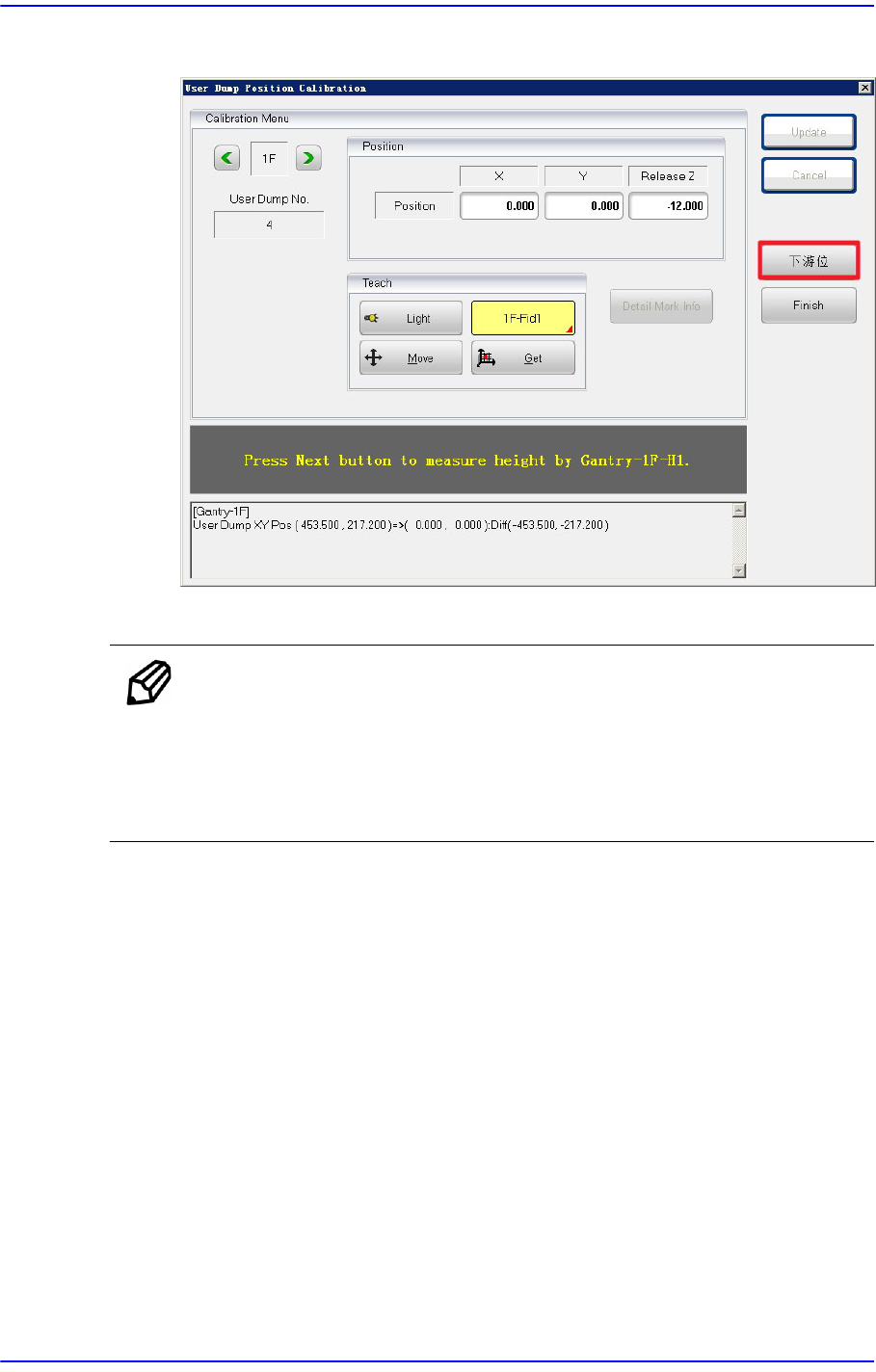

1. 按下<User Dump Position>按钮。
