12-189 校正 <HeadBlock Info> 按钮 <Head Conn> 领域 可以查看相应悬臂的头组件信 息。
12-188
Cutting-edge Modular Mounter HM Series Administrator's Guide
<HeadBlock位置偏差>领域
对该项功能的说明稍后将做更新。
<Inspection FixCam> 选择控件
请选择测量所选元件的贴装偏移量时用来识别该元件的固定相机。可以通过正
面固定相机或背面固定相机识别正面头部所吸取的元件。因此，贴装偏移量会
根据使用哪一个相机识别元件而不同。
<Mount Offset Copy> 领域
可以复制元件的“贴装偏移量信息”后同样地适用其它元件的贴装偏移量信息。
<Copy from>领域
选择需要复制“贴装偏移量信息”的元件。选择元件时，在下端的按钮显示出
需适用“贴装偏移量信息” 的元件，可以触摸该按钮后更改“ 贴装偏移量信息
”。
备注 只允许贴装偏移量类型相似的元件之间进行设置。
更改“贴装点偏移量信息”时，在头组件的所有轴杆更改该元件
的“ 贴装偏移量信息”。
<清除所有全局贴装偏移>按钮
对所有全局贴装偏移 值进行初始化。
<清除所选数据>按钮
把< 装置>选择用控件与<Inspection FixCam> 选择用控件上选择的头部与固定
相机所测量的元件贴装偏移量加以初始化。
<清除这个头的数据> 按钮
把所选头部上设定的一切元件的贴装偏移量加以初始化。
<Clear Data for this Part> 按钮
对于<元件选择领域>领域中所选择的元件，将所有头部的贴装选项初始化。
<清除这个相机> 按钮
所有贴装头的贴装补偿进行初始化。

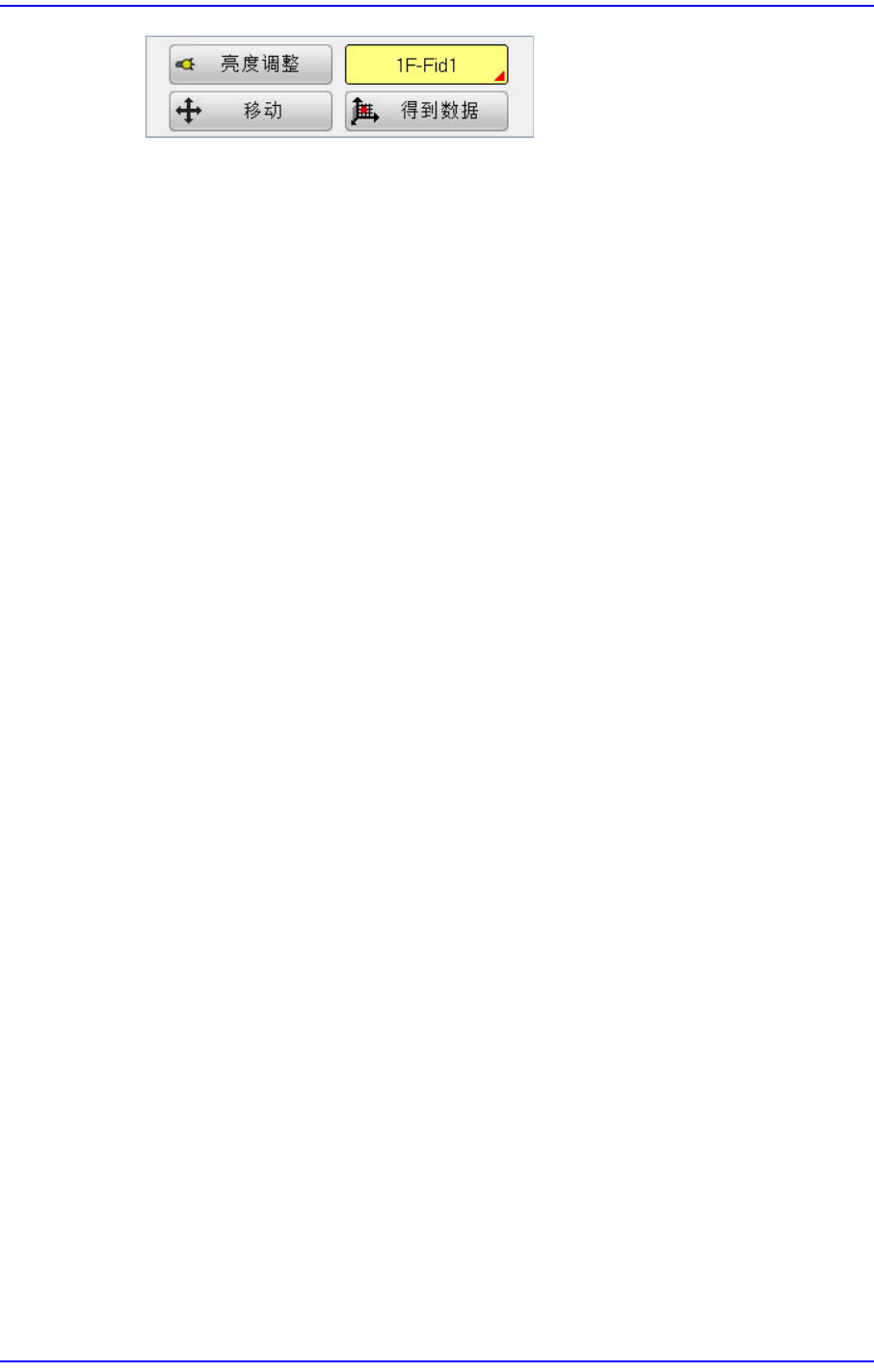

<示教>区域
用于检查偏移位置或示教。
用于将基准摄像机移动到指定的坐标位置，或者获取当前坐标。
12-189
校正
<HeadBlock Info> 按钮
<Head Conn> 领域
可以查看相应悬臂的头组件信息。
12-190
Cutting-edge Modular Mounter HM Series Administrator's Guide
12.3. 摄像机（Camera） [F5]
设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。

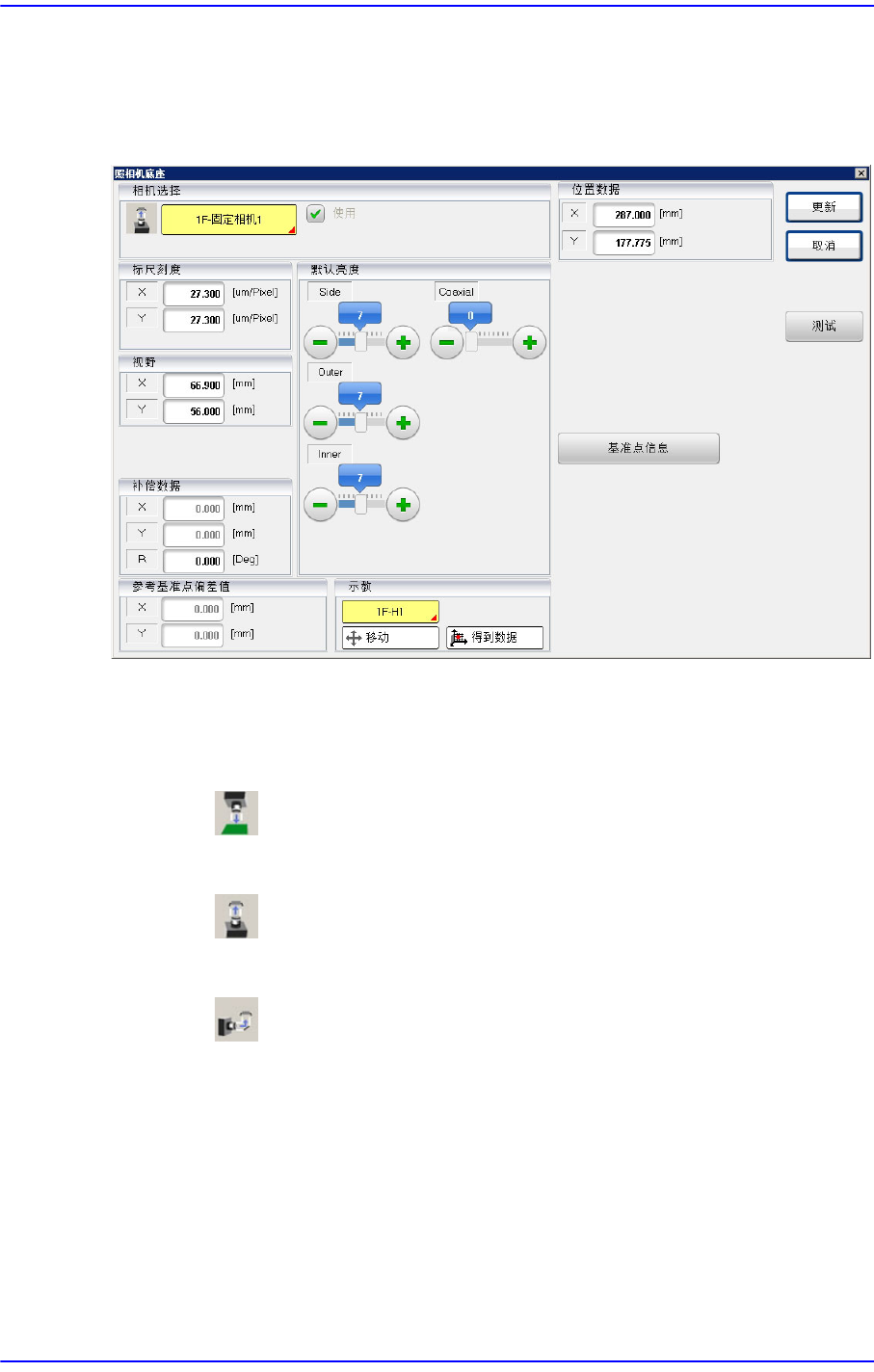

图
12.21 “
照相机设定
”
对话框
(
选择了
Fix
摄像机时
))
<相机选择>领域
Selection control
选择将要设定的摄象机的形式。可选择的摄像机的形式如下。
基准相机
为了识别及示教基准标使用的照相机。
Fix Cam (1F-Fix Cam1, 1F-Fix Cam3, 1R-Fix Cam2, 1R-Fix Cam4)
该相机用来识别元件。
侧面相机
该相机可以检查元件的吸附与贴装、斜立、元件废弃状态。
以上画面是摄象机的形式设定为 “Fix 摄象机” 的情况。
