12-168 Cutting-edge Modular Mounter HM Series A dministrator's Guide 2. 按下 < 符号详细信息 > 按钮后 ， 确认 基准符号的位置。 符号的位置不正确时， 使用 Vi s i o n 窗口的 Jog 功能重新对基准符号位置进行 Te a c h i n g 。
12-167
校正
12.1.11.7. User Dump Position Calibration
校准使用者抛料盒的原点 (Origin)。
备注 选择‘ 系统设定' 菜单的‘外围设备' 子菜单后，在‘ 废料盒’选项卡
对话框设置成“使用使用者抛料盒”。
使用者抛料盒的设置方法如下。
有基准符号的Dump Box时

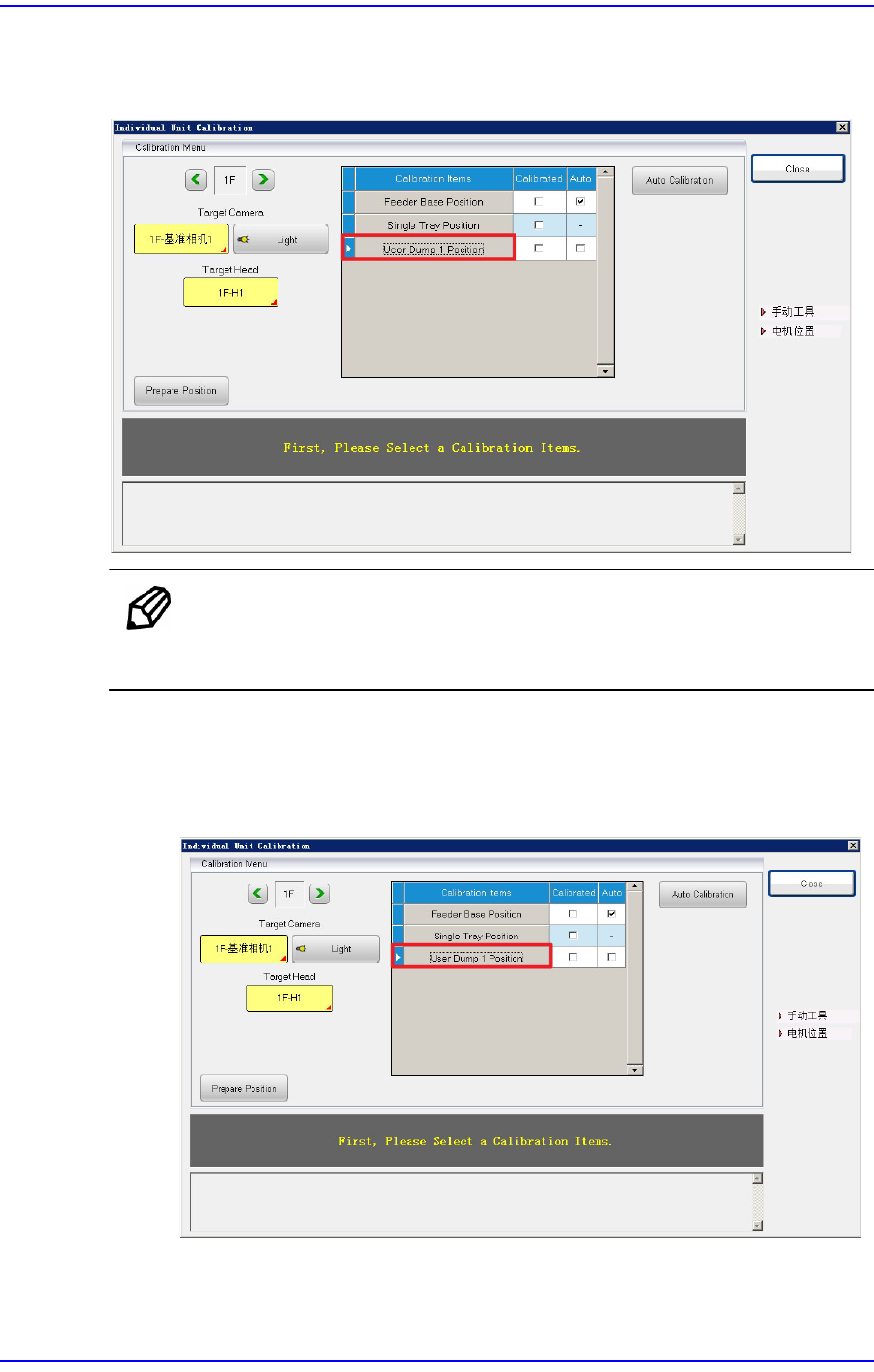

1. 按下<User Dump Position>按钮。
12-168
Cutting-edge Modular Mounter HM Series Administrator's Guide

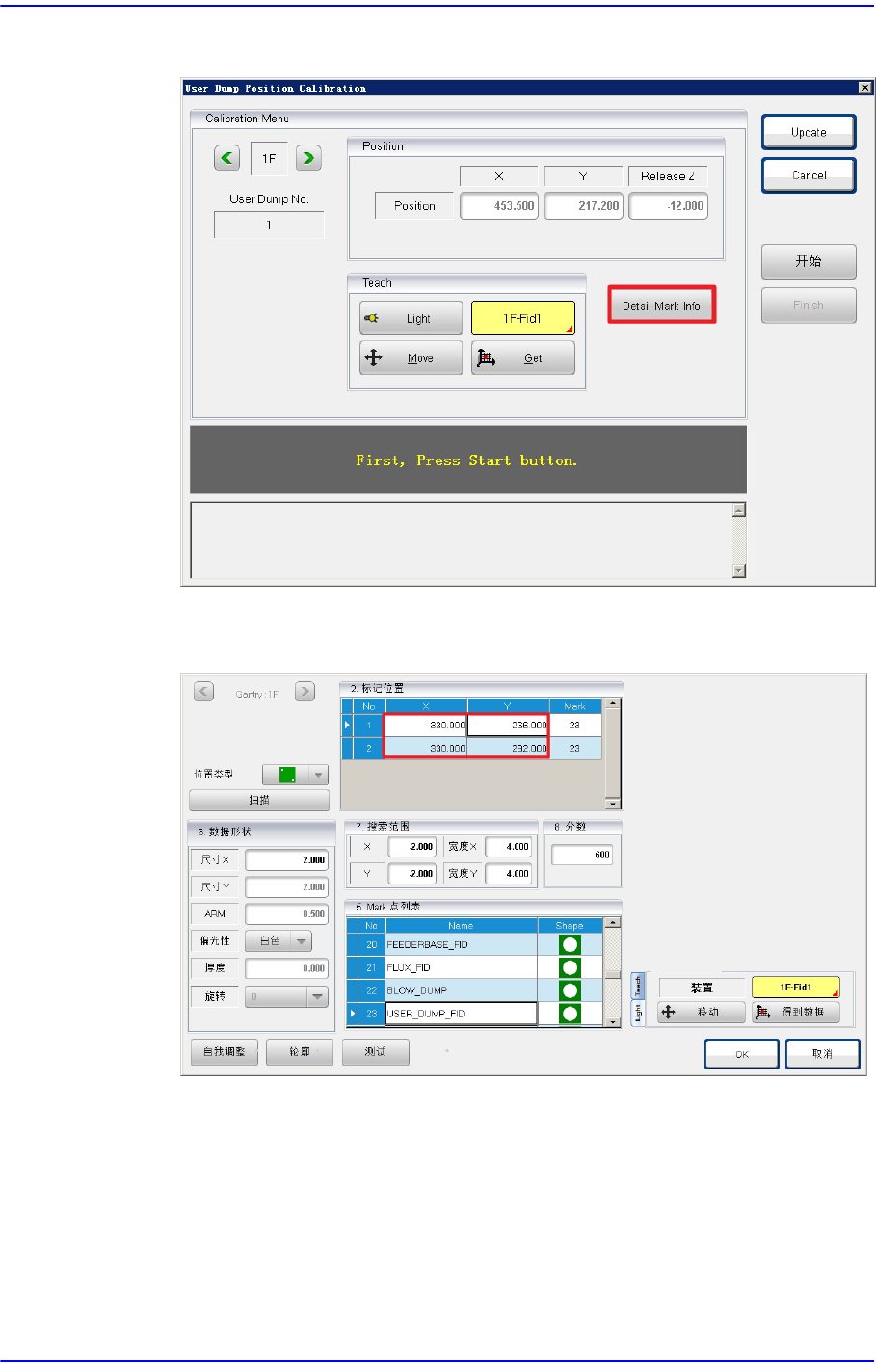

2. 按下<符号详细信息>按钮后，确认基准符号的位置。
符号的位置不正确时，使用Vision 窗口的Jog功能重新对基准符号位置进行
Teaching。
12-169
校正

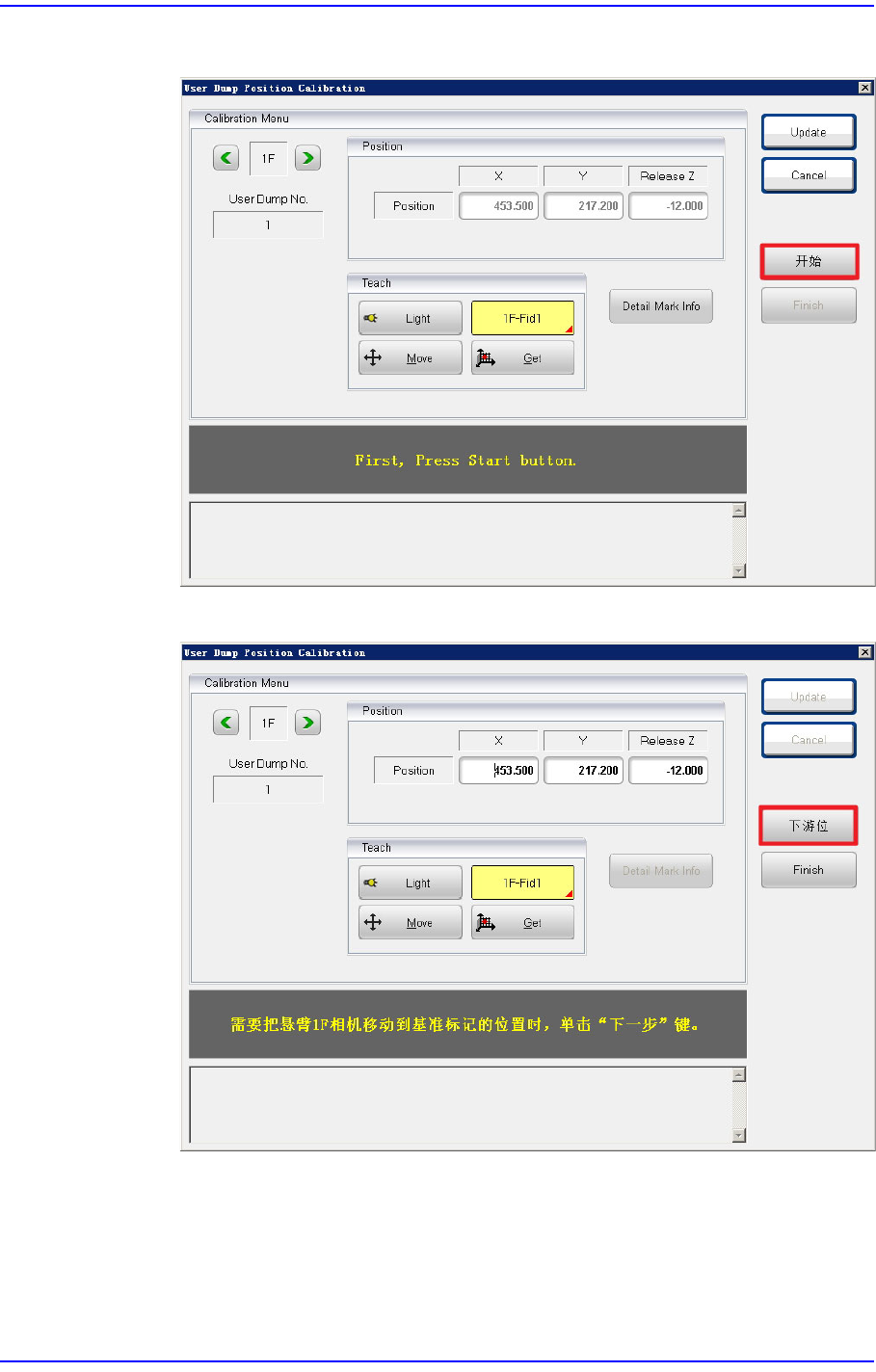

3. 按下<更新>按钮。
4. 按下<下一步>按钮就会识别基准符号。
