正常
执行实际部件吸附及贴装作业。
模拟
不进行对实际部件的吸附及贴装，而是选择以下的假想条件执行作业。 此菜
单仅用Service用户权限登录时可用。
< 跳过抓取> 校验框
不进行部件的吸附动作而执行作业。完成了所有贴装点的作业后结束。
<ANC 不动> 校验框
不更换喷嘴的状态下进行作业。完成了所有贴装点的作业后结束。
< 跳过视觉校准> 检验框
对部件不进行Vision 识别进行作业。完成了所有贴装点的作业后结束。
< 跳过基准/标示查找> 校验框
不识别PCB 的Fiducial Mark进行作业。完成了所有贴装点的作业后结
束。
< 跳过电路板> 校验框
PCB不投入到conveyor的作业领域进行作业。

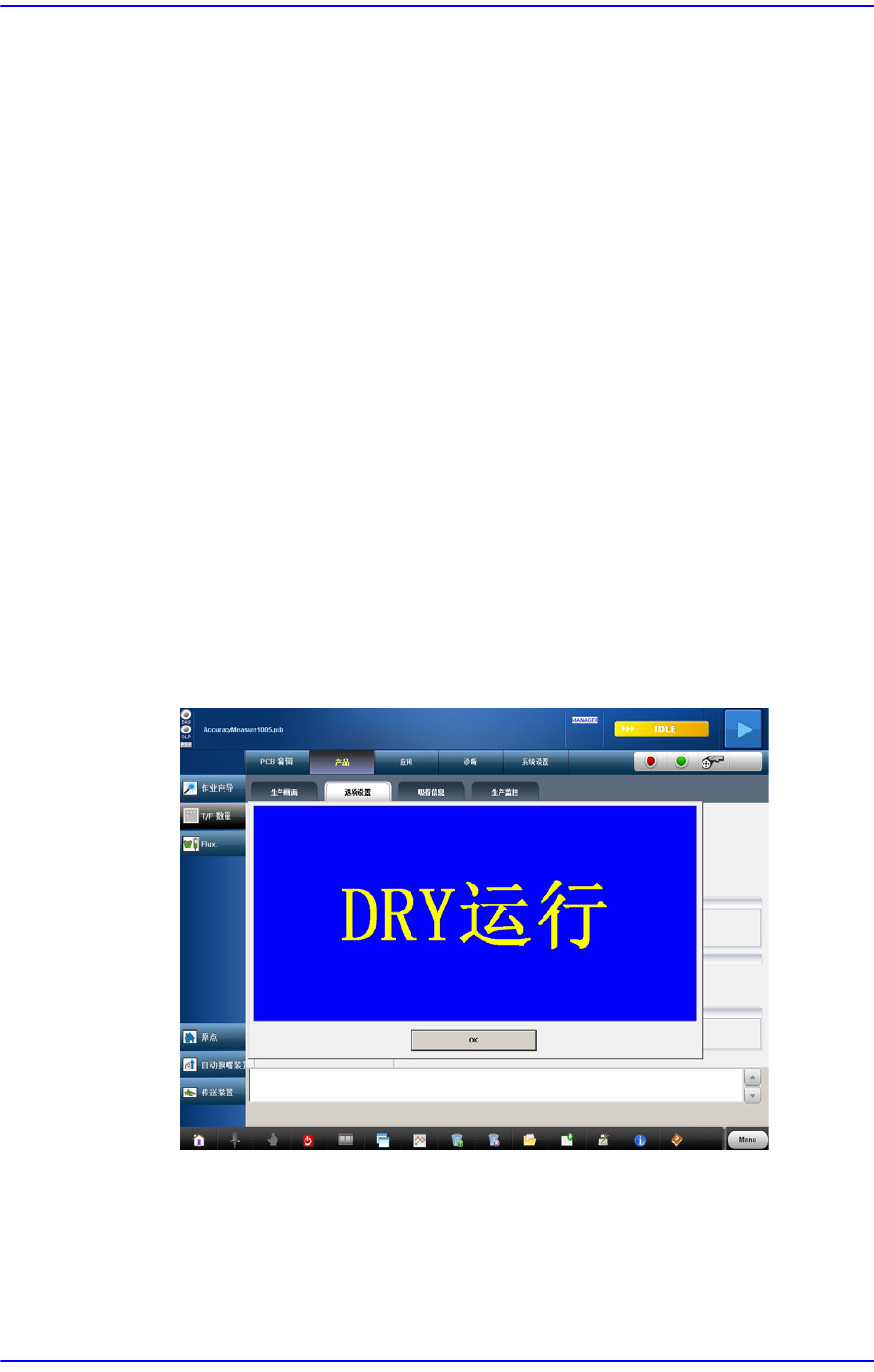

选择‘ 模拟’后按压‘START’ 按钮，就会出现下列对话框。
<禁止通道> 领域

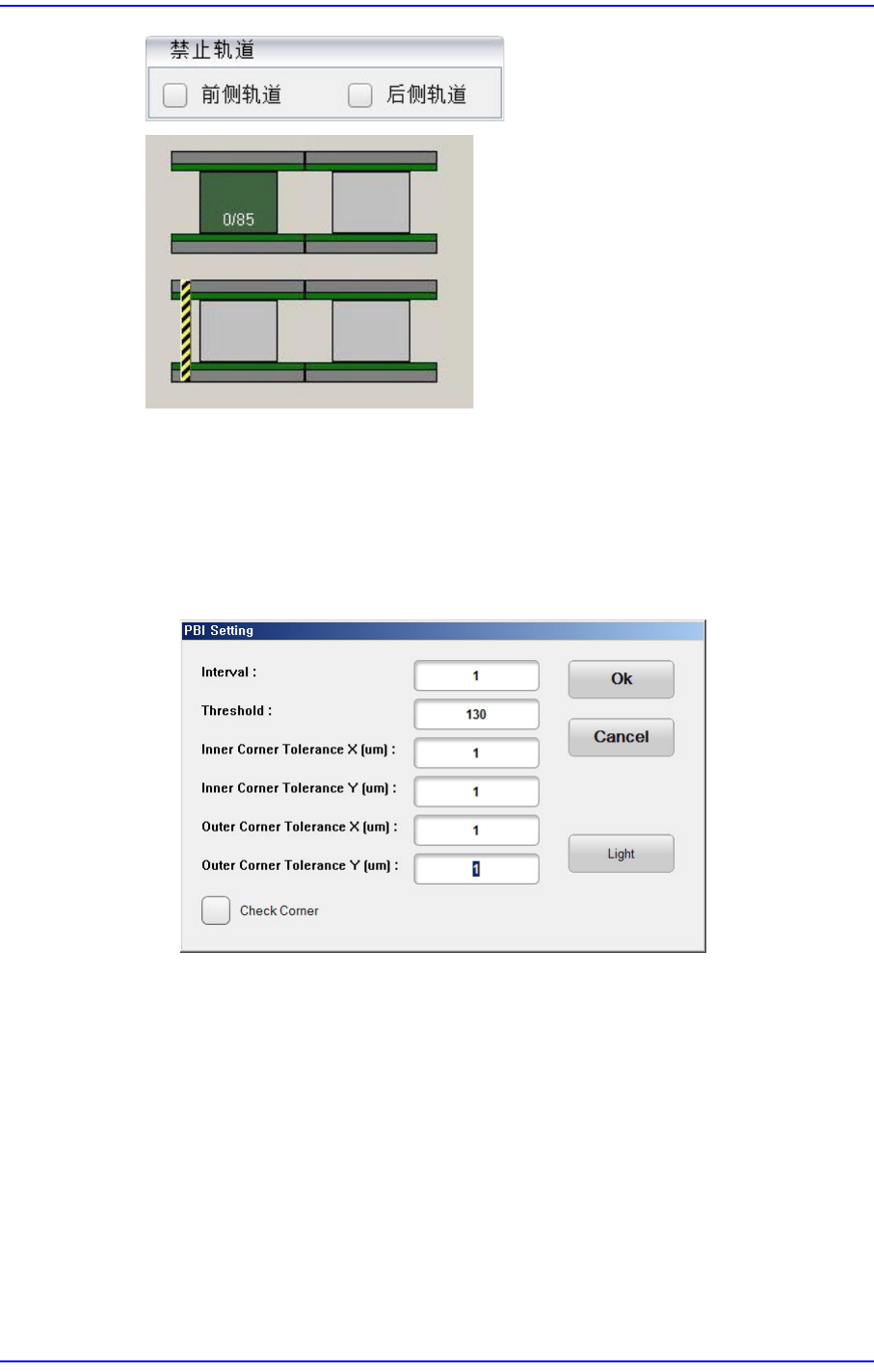

请选择不使用的输送线。那么，在相应的输送线不装载PCB。
8-17
生产设置
<PBI> 领域
可以设定是否在PCB生产过程中使用Shield Can元件的PBI 检查并且设定实行
PBI时的选项。
<Setting> 按钮
可以设定进行PBI检查时需要实行的选项。
<Interval> 编辑框
可以设定PBI 的检查周期。
<Threshold> 编辑框
该基准值可以在检查PBI 时让视觉区分出屏蔽罩角部与非角部。界限值
为0 时由视觉进行计算。
<Inner Corner Tolerance X/Y> 编辑框
是屏蔽罩元件的内部角部容许误差范围，默认值设定为300。
<Outer Corner Tolerance X/Y> 编辑框
是屏蔽罩元件的外部角部容许误差范围，默认值设定为500。
8-18
Cutting-edge Modular Mounter HM Series Administrator's Guide
<Check Corner> 校验框
检查各角部(corner)的容许公差。
<速度> 滑条
设置X, Y轴驱动电动机的驱动速度。
<Z 轴贴装延时> 滑条
部件注册时 Common Data中设置的贴装 Delay值再加上滑条中指定的值，执行
作业。该值只适用于Z轴。
<PCB传输速度> 组合框
调整PCB移送速度的组合框。
<速度> 组合框
基本选择为Middle。必要时请设置适当的速度。
最快:最快的速度
快:快速
中速:普通速度
慢速:慢速
<显示选择直到产品出现> 领域
生产PCB时，为了选择显示在’Vision’窗口中的影象时使用。
<模式> 组合框
系统
按照贴装顺序显示部件的识别影像。

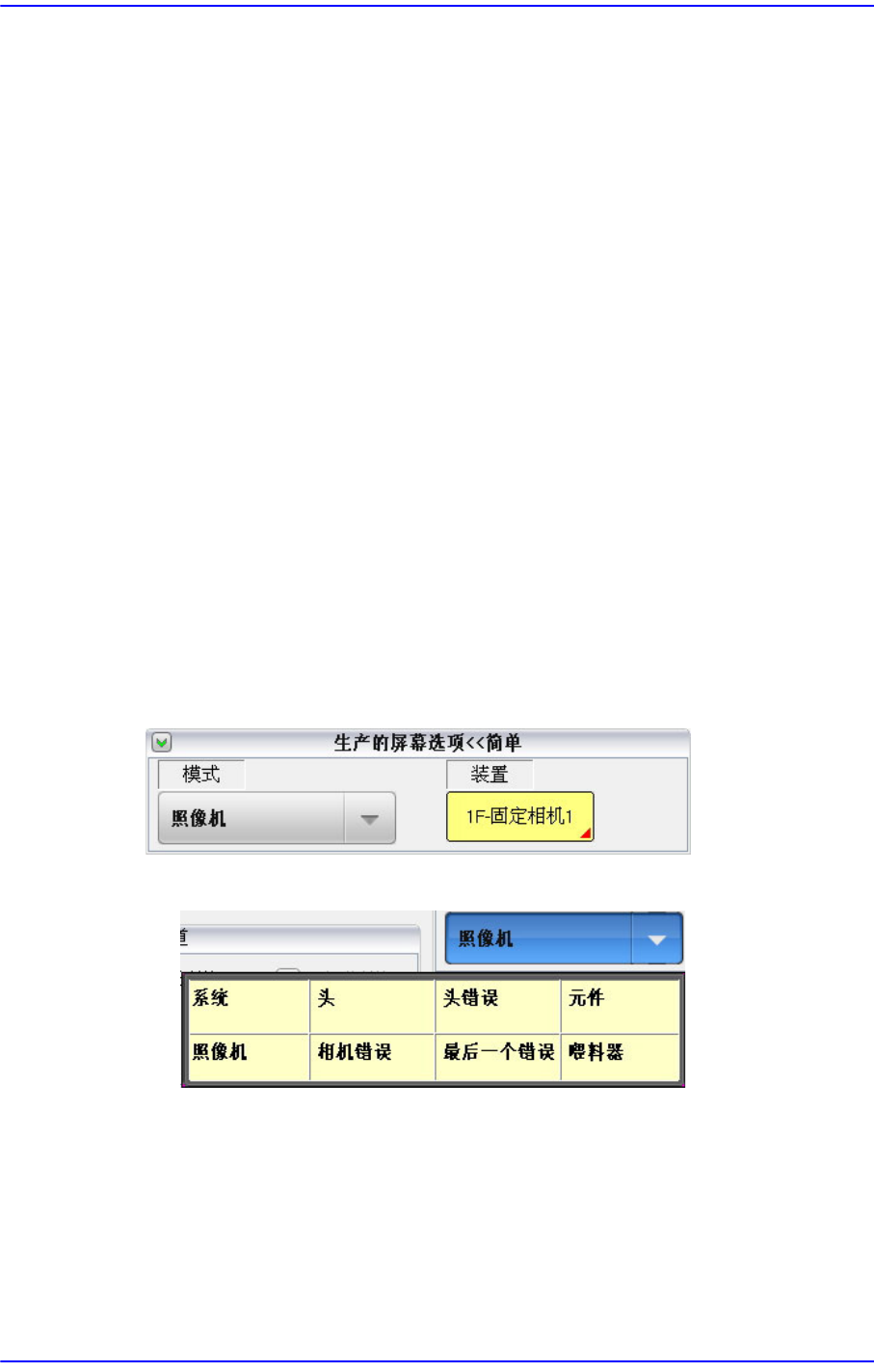

照像机
需要观看某种特定摄像机的影像时选择。请在< 装置>Selection control中
选择相应的摄像机。
