12-114 Cutting-edge Modular Mounter HM Series A dministrator's Guide Gantry 向 前移动时， 在 1 号 Head 上插入 Calibration 工具。 4. 按下 < 下一步 > 按钮时， 贴装头模组朝固 定相机移动并自动进行校准 (Calibration) 。
12-113
校正
2. 若出现下列消息，按下< 下一步>按钮。
3. 若出现下列消息，按下< 下一步>按钮。
12-114
Cutting-edge Modular Mounter HM Series Administrator's Guide
Gantry向前移动时，在1号Head上插入Calibration工具。
4. 按下<下一步>按钮时，贴装头模组朝固定相机移动并自动进行校准
(Calibration)。
12-115
校正

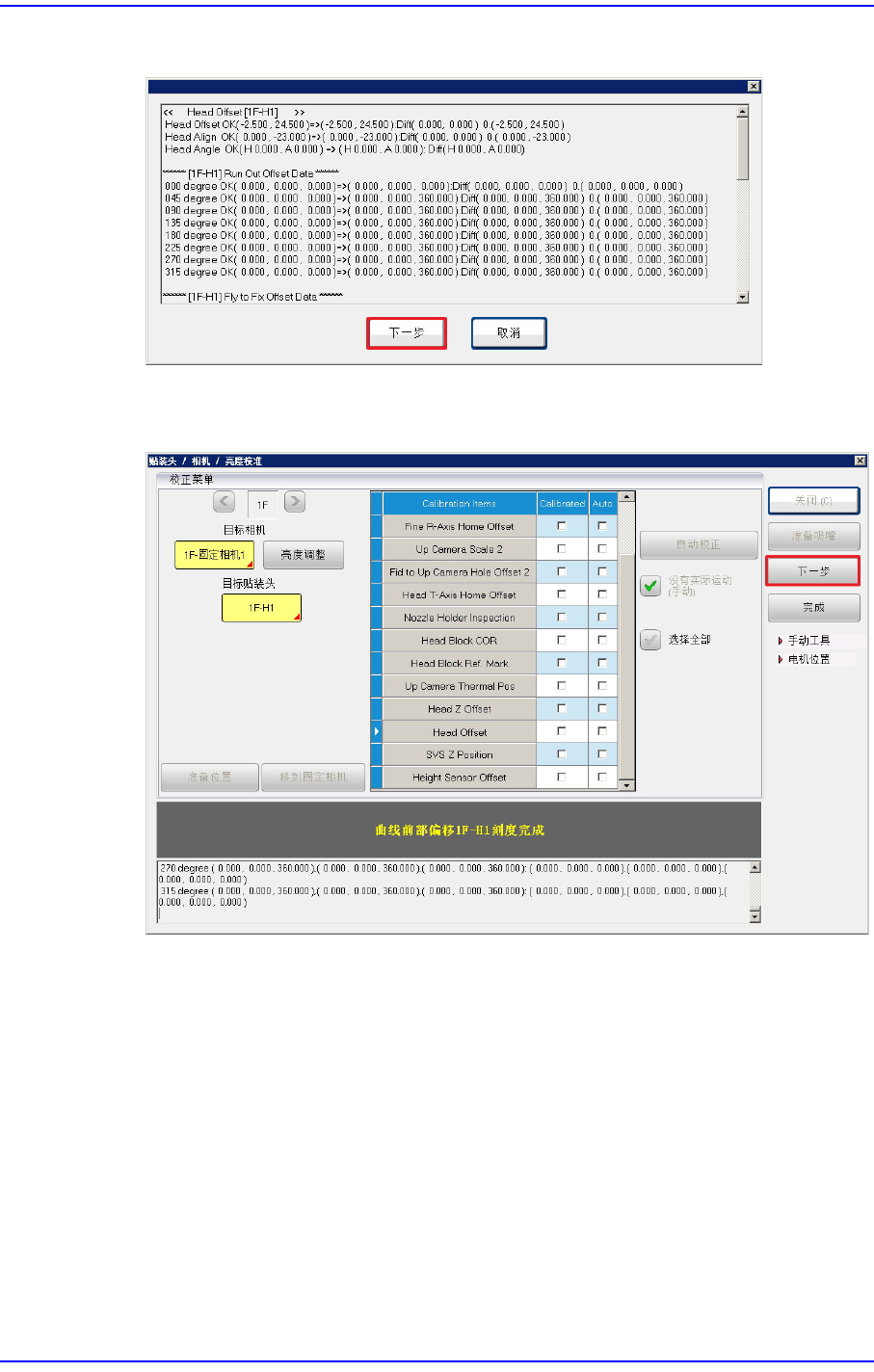

5. 校准完毕后，将出现提示窗口。按下< 下一步>按钮。
6. 1号Head的Calibration完成后，按下<下一步> 按钮，按2~5 号步骤对其他Head
进行Calibration。
