8-25
生产设置
8.2.3.1. 头
表示各磁头的生产信息，显示跟贴装有关的全部统计信息。
<Head> 列
表示各磁头。.
<Pickup> 列
表示吸附部件总数。
<Place> 列
表示贴装部件总数。
8.2.3.2. 喂料器
表示各Feeder作业信息。
<Feeder> 列
表示Feeder 设置的站位及有关供给部件的信息。
<Pickup> 列
表示使用Feeder供给的部件吸附成功的次数。
8-26
Cutting-edge Modular Mounter HM Series Administrator's Guide
<Place> 列
表示使用Feeder 供给的部件贴装成功的次数。

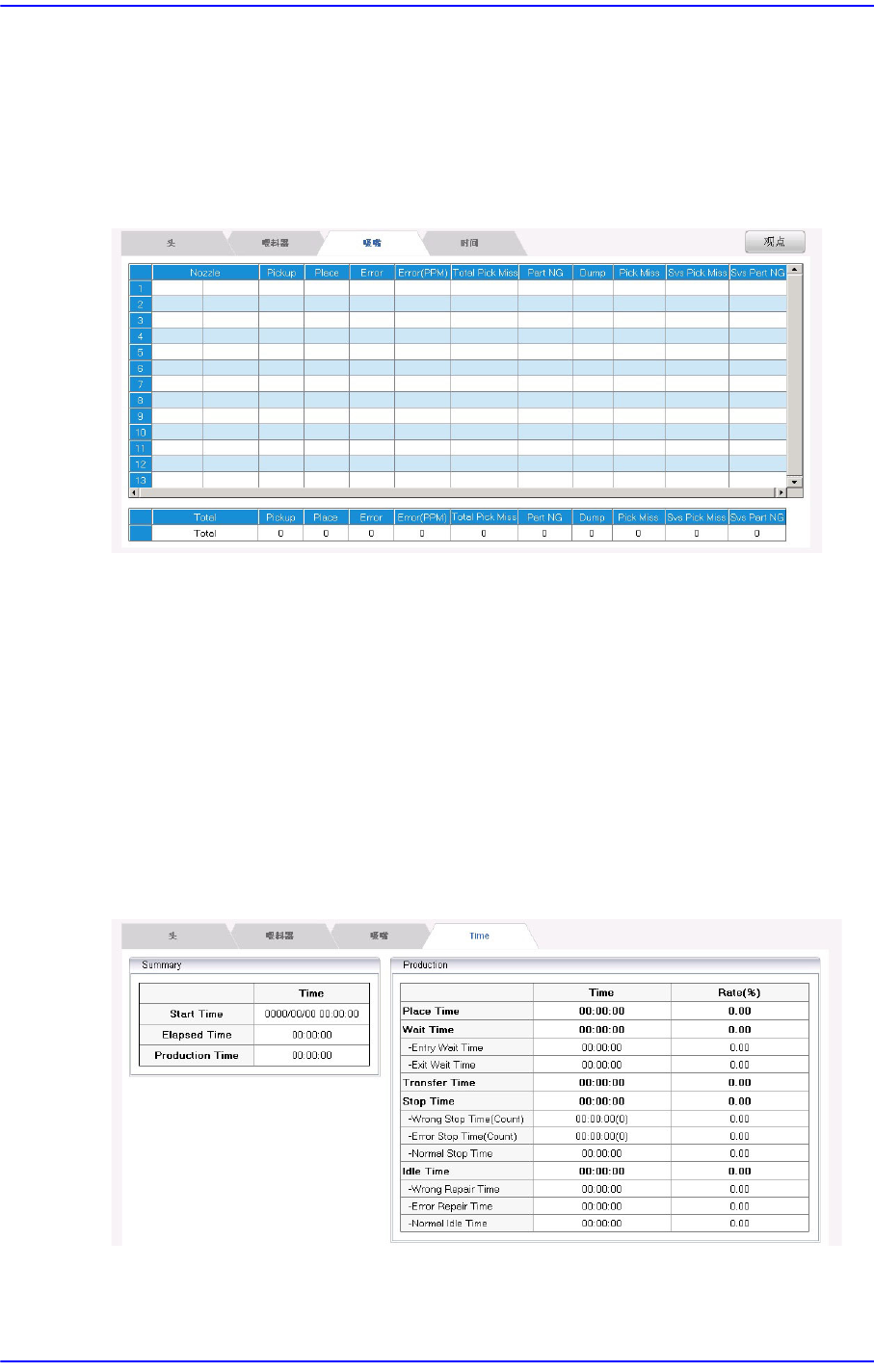

8.2.3.3. 吸嘴
表示各吸嘴的作业信息。
<Nozzle> 列
显示配置了吸嘴的ANC的孔编号及吸嘴种类。
<Pickup> 列
表示利用吸嘴部件吸附成功次数。
<Place> 列
表示利用吸嘴部件贴装成功次数。
8.2.3.4. 时间
可以查看有关生产的时间信息。
8-27
生产设置

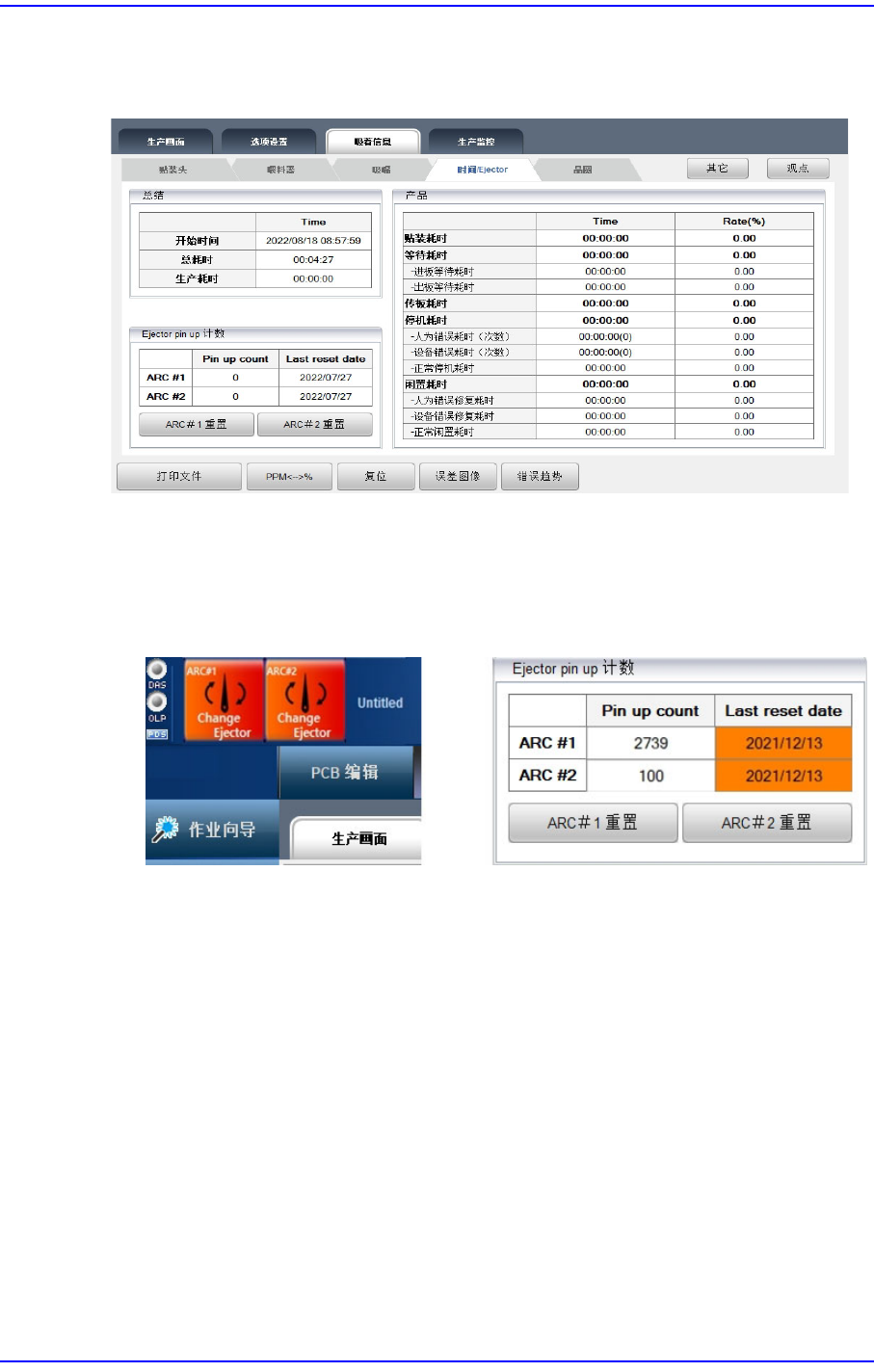

8.2.3.5. 时间 / Ejector
您可以查看生产相关的时间信息和喷射器顶针的提升次数。（HM520h 专用）
<Ejector pin up 计数>区域
您可以查看喷射器顶针的上升次数和最新的初始化信息。
当超过用户设置的使用次数或使用期限时，<Ejector pin up 计数>区域显示如
下。
喷射器顶针的数量和使用期限在 < 系统设置>菜单的< 参考>子菜单的<Ejector
pin 限制检查>选项中设置。
<ARC＃1 重置> / <ARC＃2 重置>按钮
初始化喷射器顶针UP计数次数。更换喷射器顶针后选择此按钮。
