3-11
元件的登记
元件居中
对该项功能的说明稍后将做更新。
<自动校正> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。
Chip-R, Chip-C, TR, SOP, SOJ, QFP, PLCC, BGA, Flip-Chip等部品进行。
<结果>领域
显示Auto Teach成功与否。
<更新> 按钮
保存用Auto Teach 求出的部件 Align 数据，关闭对话框。
<取消> 按钮
忽略用Auto Teach 求出的部件 Align 数据，关闭对话框。
<调校数据> 领域
显示 Auto Teach结果数据。 Auto Teach 失败则显示如下消息框。

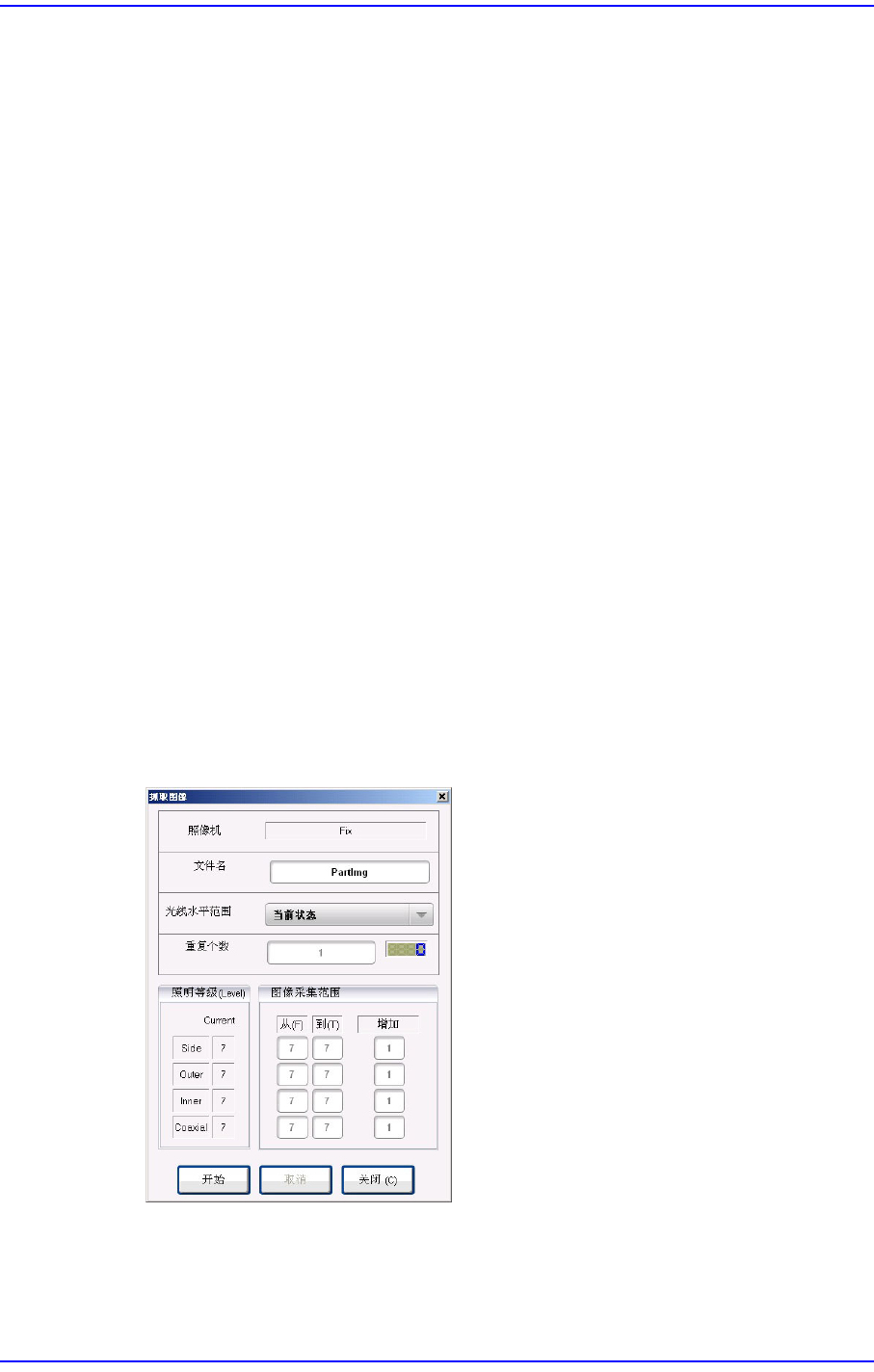

<Image Capture> 按钮
利用MFOV功能识别部件并进行登录时使用。在对各零部件有了认识了解以
后，MMI会将这些认识了解综合起来，通过’Vision’窗口向您展示各零部件的样
式。
图
3.5 “
自动校正
”
信息框
<照像机> 标题框
表示用在Image Capture的Camera。
3-12
Cutting-edge Modular Mounter HM Series Administrator's Guide
<文件名> 编辑框
输入使用在Image 保存的文件名。
<光线水平范围 > 组合框
选择各照明别照明值基本设置范围。
Rough
所有照明的照明值每增加5，并保存形象（Image）。
Fine
当前设置的照明值前后2阶段范围内照明值每增加 1 保存Image。
All Range
对所有照明值领域保存 Image。
User Define
用户指定照明值变化范围及间隔。
重复个数
表示Image 的储存次数。
光线水平度
显示当前照明值。
图像拾取范围
显示用在保存Image的照明值范围及间隔。 Light Level Range设置为 User
Define用户可直接输入/ 修改范围。
从
显示照明值变化的开始 Level。
到
显示照明值变化的结束 Level。
增加
设置照明值变化间隔。
<开始> 按钮
开始Image Capture 作业。
<取消> 按钮
Image Capture 中中断作业。
<关闭> 按钮
结束对话框。
3-13
元件的登记
<注册> 按钮
把设定的部品数据添加到PCB 的部品清单。
<关闭> 按钮
关闭对话框。
3.1.1. 标准元器件的基本参数
只要简单地修改相当于标准元器件基本数据的元器件参数，就能登记为元器件后使
用。
虽然属于同一元器件群，但由于其作业特性与元器件特性而需要另外适用选项
(Option)参数后识别元器件时，通过下列两个步骤登记元器件。

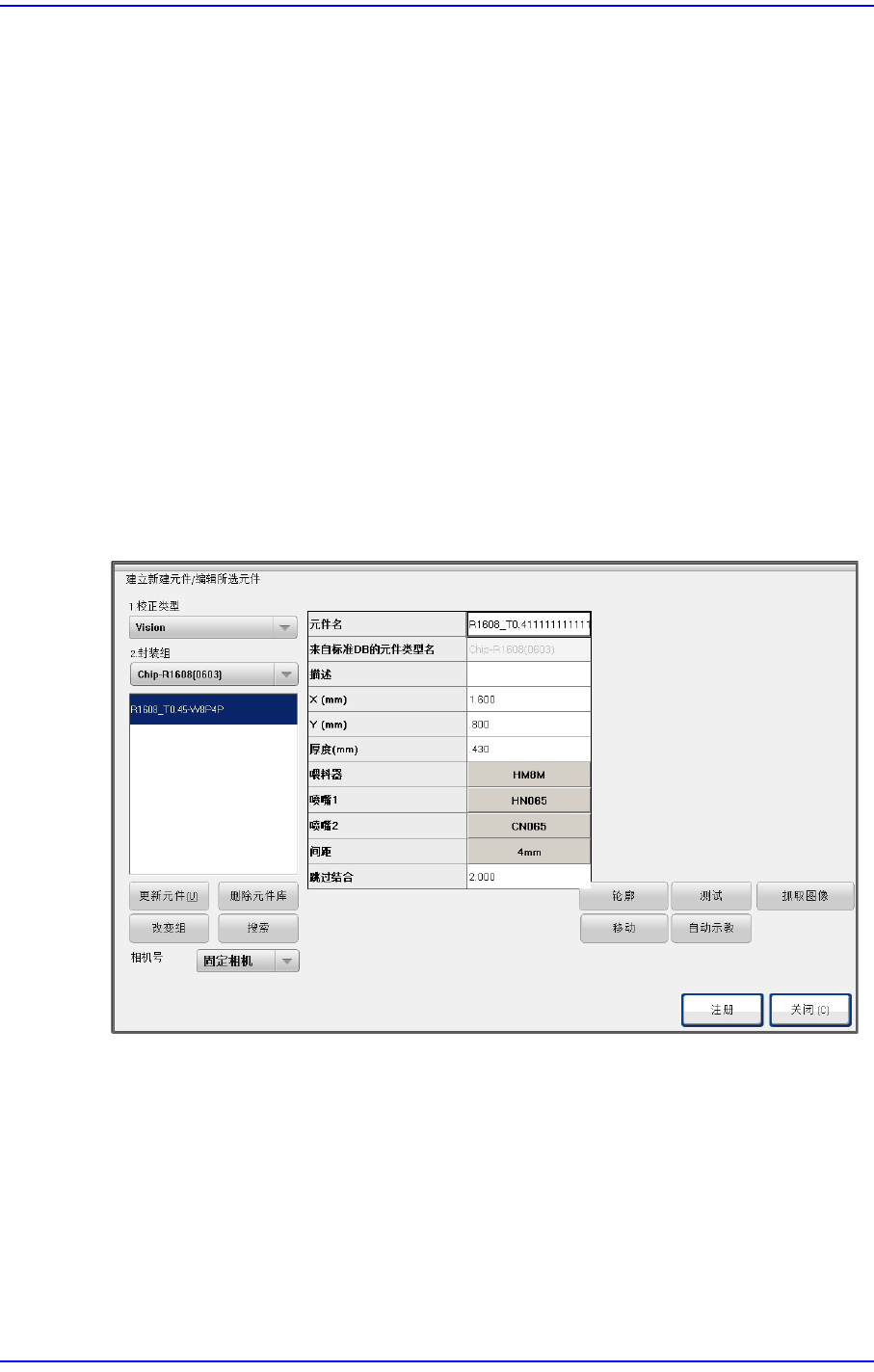

1) 在对话框选择在<1.PCB元件列表 >领域登记的标准元件。
2) 按下< 编辑>键，在“元件” 对话窗口把基本元器件参数以外的选项参数加以修
改后登记。
标准元器件的基本参数如下：
<元件名> 编辑框
输入所登记的元器件的名称。可以使用作为默认值提供的名称，也可以按下编
辑框后输入所需要的名称。部件名最多可以输入32 个字符。
< 来自标准DB的元件类型名> 标题框
显示包裹群(Package group)名。
<描述> 编辑框
输入该元器件的附加说明。
