15.1.13. 查看 Vision 显示窗
15.1.13.1. Vision 构造
图

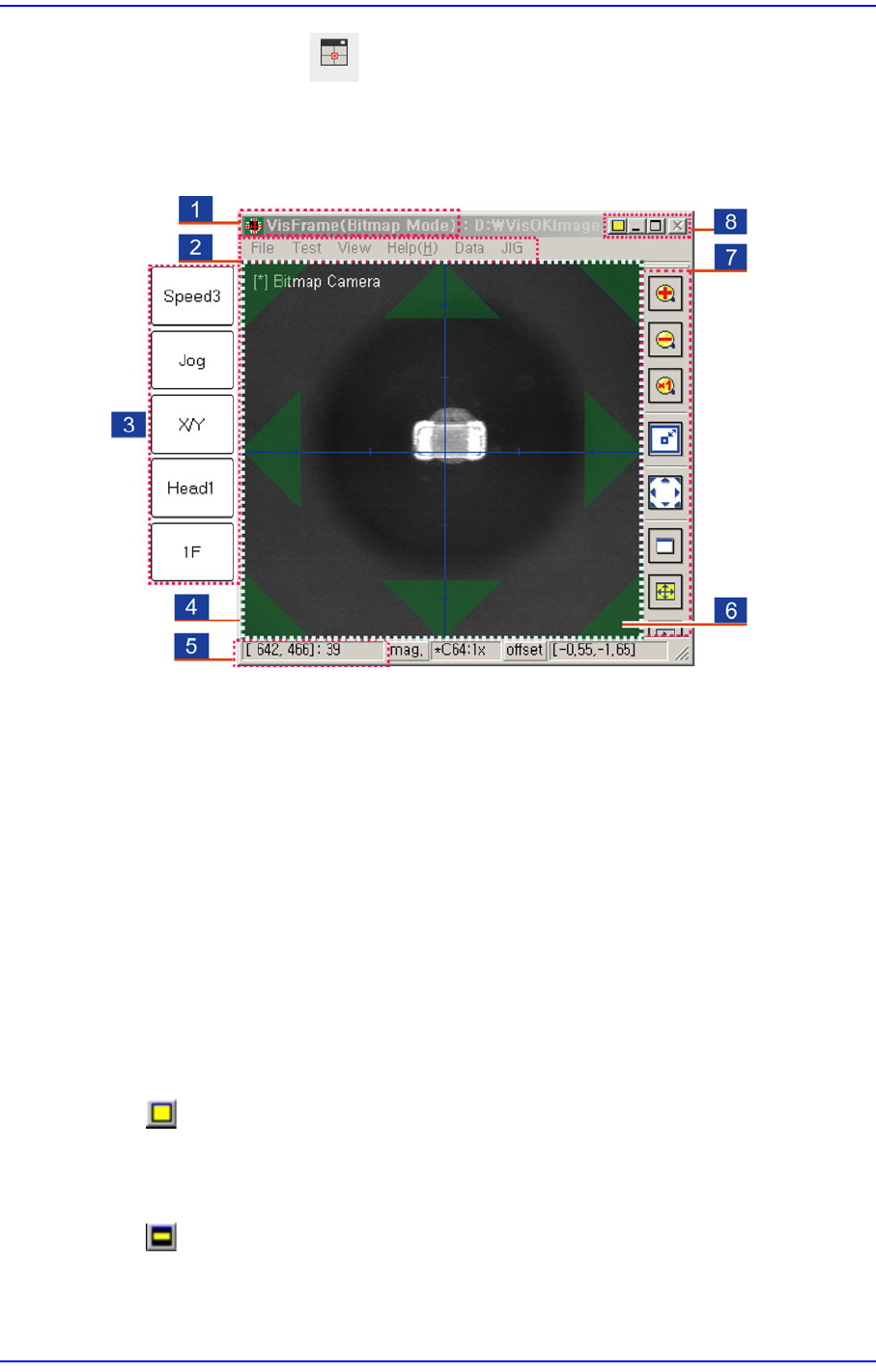

15.7 Vision window
1: Titlebar
2: Menu
3:
功能设置菜单
4: Display window
5: Status bar
6:
移动或旋转
7: Toolbar
8: System menu
15.1.13.1.1.标题栏(Titlebar)
说明Vision 的方式状态。
15.1.13.1.2.系统菜单(System menu)
表示Vision 的‘Normal mode’ 状态。点击按钮则把 Vision 变更为 ‘Compact
mode’。 Normal 方式中因 MMI画面更换Vision 大小也可最小化。
表示Vision 的‘Compact mode’ 状态。点击按钮则把VisFrmae 变更为 ‘Normal
mode’。 Compact方式中Vision 存在于画面最上面，大小无变更。
15-24
Cutting-edge Modular Mounter HM Series Administrator's Guide
Vision 最小化
Vision 最大化

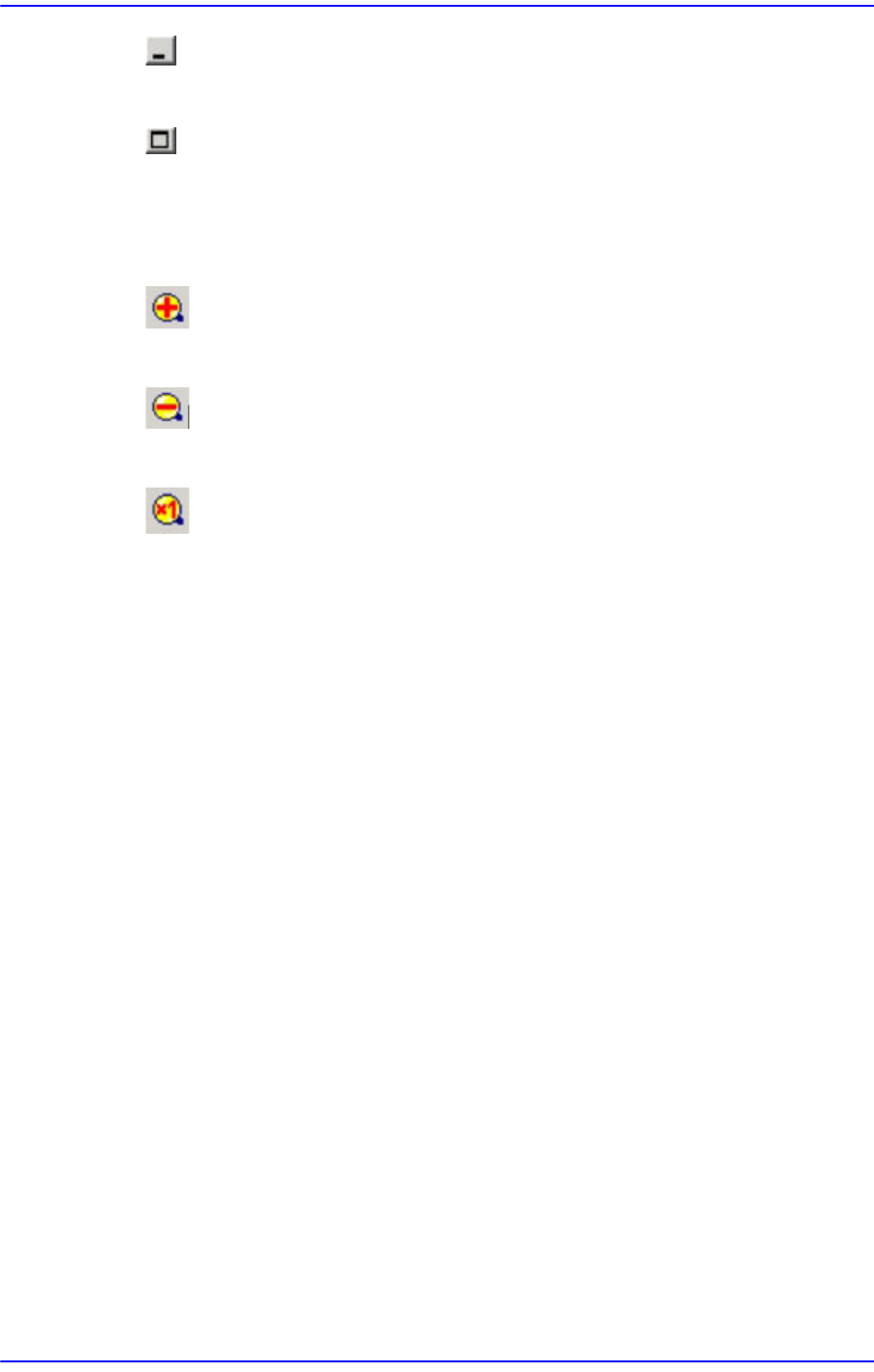

15.1.13.1.3.标题栏(Toolbar)
扩大形象。
缩小形象。
实际大小显示形象。
15.1.13.1.4.菜单(Menu)
15.1.13.1.4.1.File
Bitmap Save…
文件形式保存显示在Vision 的影象。
Export Device…
文件形式保存最近识别的部件信息。
Memory Save…
文件形式保存最近识别的影象。
Exit
结束Vision。
15-25
其它
菜单
15.1.13.1.4.2.帮助

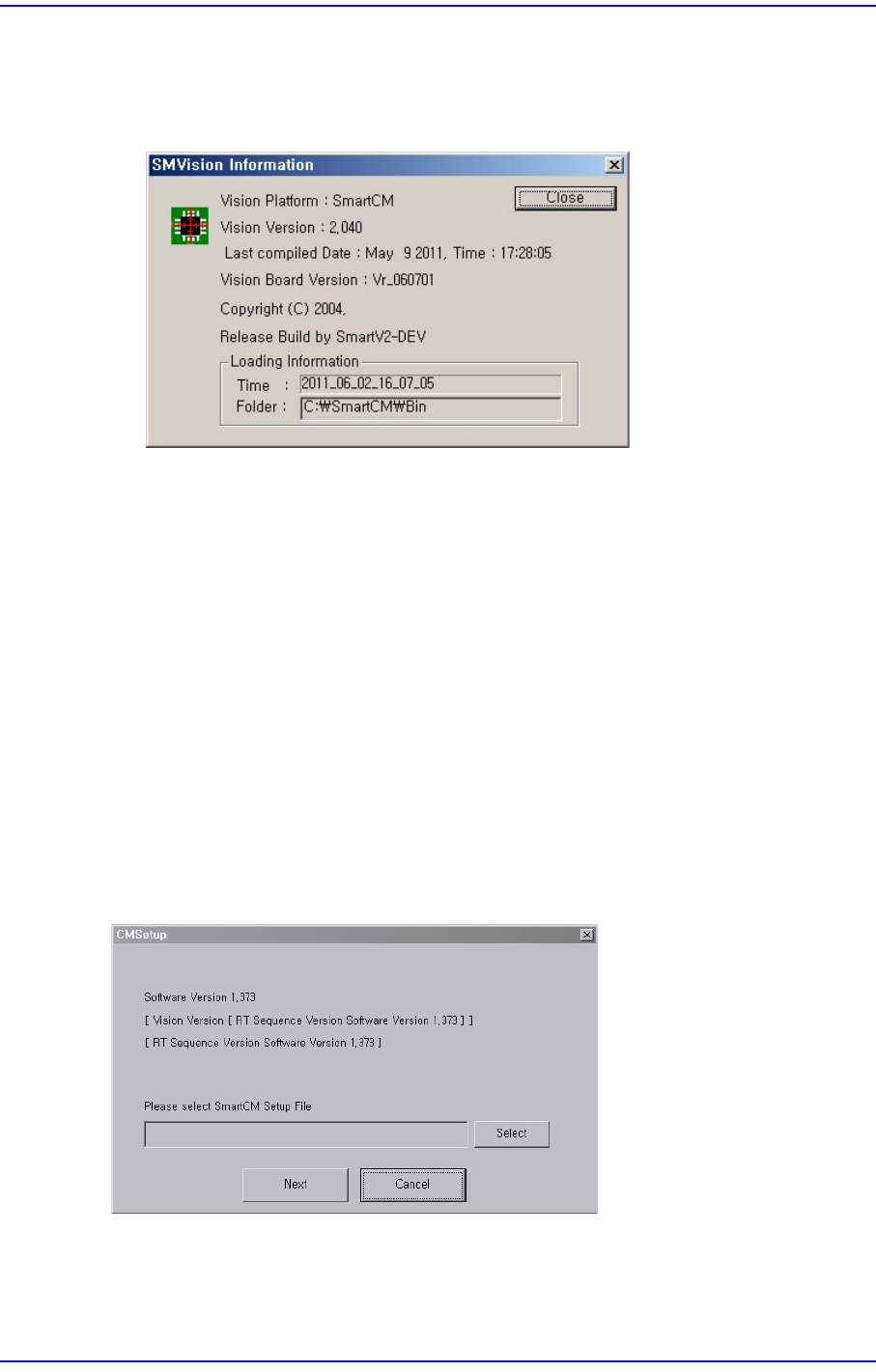

Vision Info…
显示Vision 版本信息。
15.1.13.1.5.显示窗(Display window)
显示照相机的实际影像，捕捉影像，bitmap形象。
15.1.13.1.6.状态栏(Status bar)
输出画面的放大比率。
15.1.14. Board Color Setting
设置MMI 上所显示出来的PCB颜色。
15.1.15. Upgrade
实行SW 升级。 缩升选择该菜单就会出现下列对话框.
<Select> 按钮
用它来选择需要升级的MMI的“Setup.exe” 文件.
