3-46 Cutting-edge Modular Mounter HM Series A dministrator's Guide - 形状定义 - Mark(LED Check - Triangle) 1: 更改选定地点的位置 ( 上 - 下 ) 2: 更改选定地点的位置 ( 左 - 右 )- 一直为二等边三角形 <4-W ay Placeme nt Set> 复选框 方向标记的类型选择了 “Flip Ch…
3-45
元件的登记

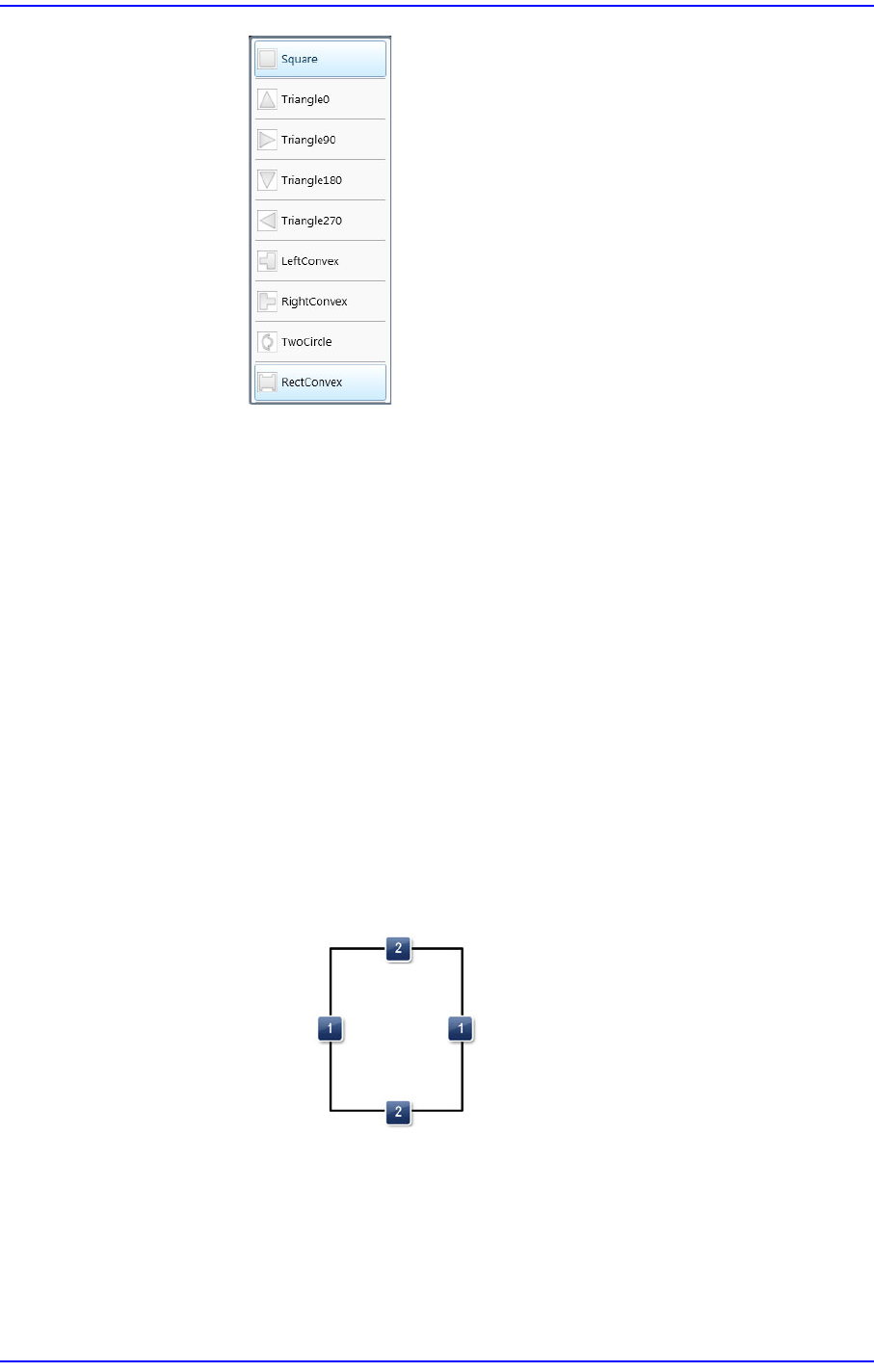

Square：不具备任何形状
Triangle 0： 0 度方向的三角形标记
Triangle 90：90度方向的三角形标记
Triangle 180：180度方向的三角形标记
Triangle 270：270度方向的三角形标记
Left Convex：在元件底面的左边方向具有凹陷部位 (凹凸部)或突出部
位时。
Right Convex：在元件底面的右边方向具有凹陷部位(凹凸部)或突出
部位时。
Two Circle：这是把流明LED贴装到PCB的情形，在元件的底面以圆
形形成了阴刻形状时
RectConvex：把闪光镜头(flash lens) 贴装到PCB 的情形
- 形状定义- Mark(LED Check - Rectangle)
1:
四角形
X
长度
2:
四角形
Y
长度
3-46
Cutting-edge Modular Mounter HM Series Administrator's Guide

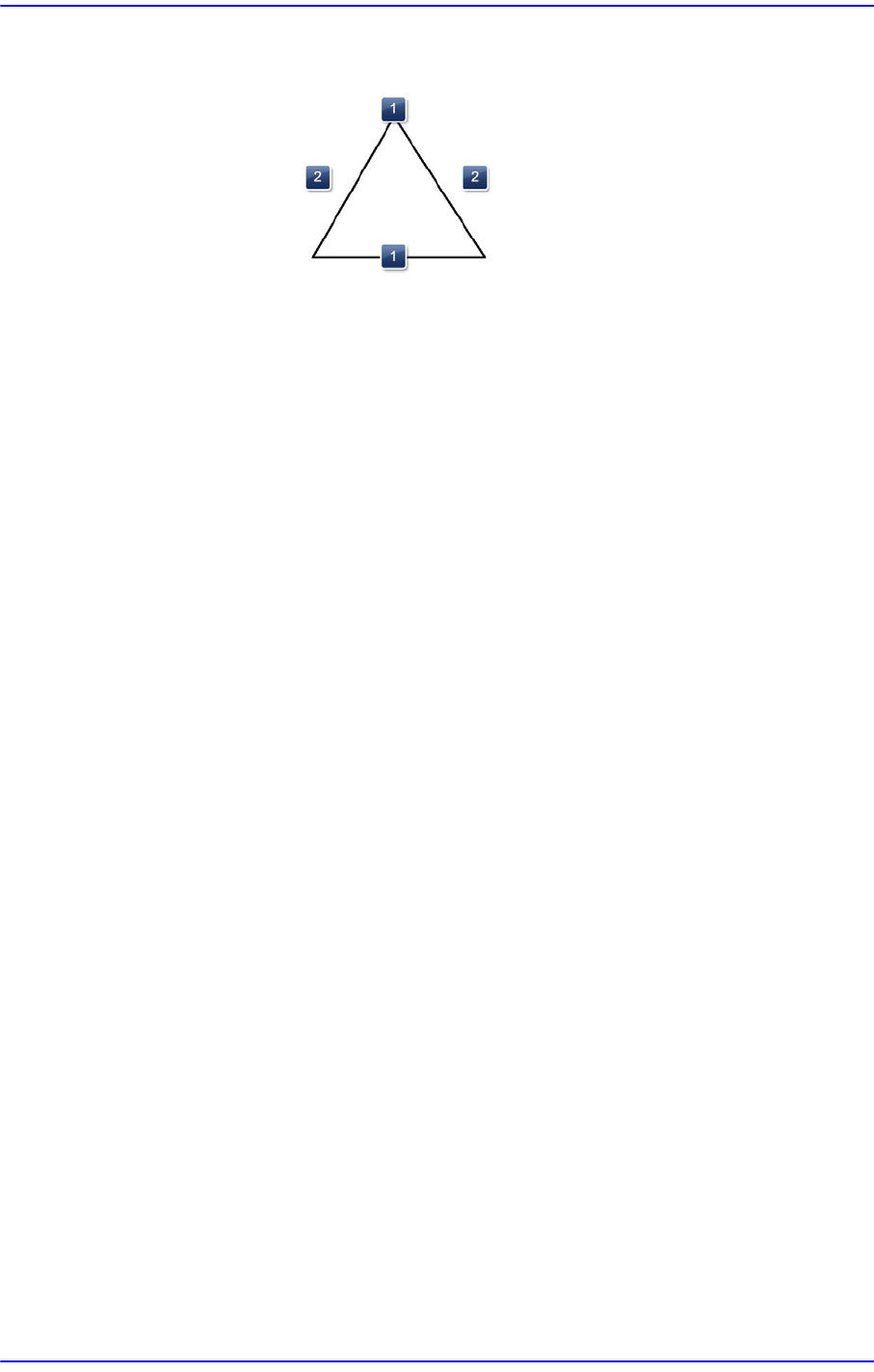

- 形状定义- Mark(LED Check - Triangle)
1:
更改选定地点的位置
(
上
-
下
)
2:
更改选定地点的位置
(
左
-
右
)-
一直为二等边三角形
<4-Way Placement Set> 复选框
方向标记的类型选择了“Flip Check”时显示该复选框。
该功能在识别LED元件时不抛弃LED旋转180度地吸取的LED而使齐旋
转180 度后贴装。使用bowl供料器时请圈选该复选框。
如果需要使用该功能，则必须准确地输入 LED的标记的属性、位置及尺
寸。
如果在元件的夏民存在着对称标记则不能使用该功能，请注意。
<Pos.> 选择框
方向标记类型选择“Mark Direction”并且Mark Direction 的形状选择“三
角形” 时，该选择框就会激活。
请选择元件中具有Direction Mark的位置。
<Color> 选择框
方向标记的类型选择了“Flip Check”时显示。
请选择方向标记的颜色。可选择的颜色如下。
White
标记比周边亮时选择。标记的形状为“Left Convex”与“Right Convex”
是不能选择该颜色。
Black
标记比周边暗时选择。
<Brightness> 编辑框
方向标记的类型选择了“Flip Check”时显示该编辑框。
是White领域的基准值。大于该值才会判定为正常。该值通常大于200。
<Difference> 编辑框
方向标记的类型选择“Flip Check”并且选择了<Mark领域(2)>开关按钮
3-47
元件的登记
时显示该编辑框。
清输入Clear领域(1)与Mark 领域(2) 的亮度差的最小值。通常输入 40。

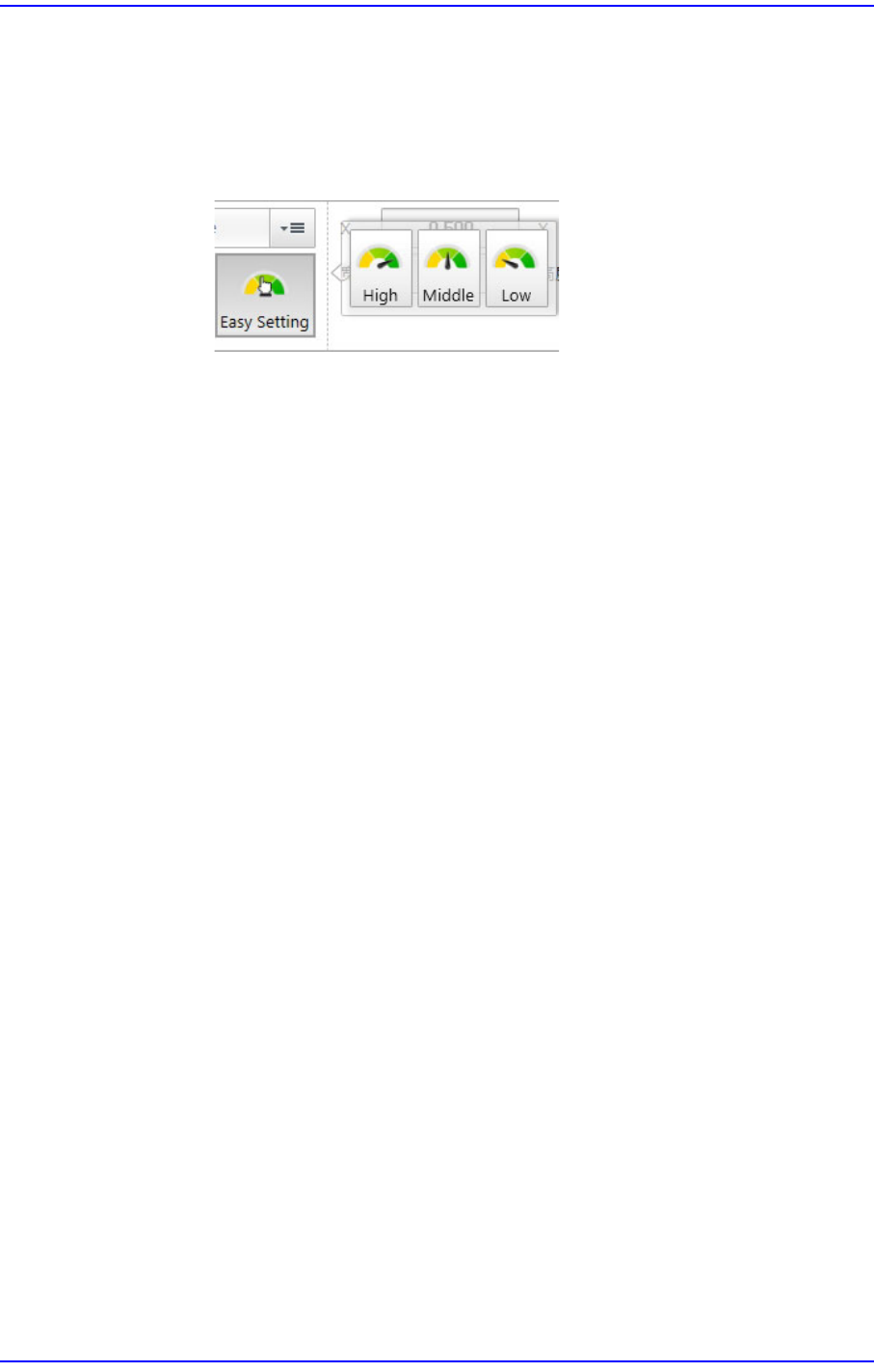

<Easy Setting> 按钮
可以设定Brightness与Difference值。
High /Middle /Low
可以适用基于Brightness与 Difference等级的基本设定值。
<X /Y> 编辑框
请输入视觉窗的中心与所选择的实体的中心之间的X及Y 补偿值。
<宽度> 编辑框
按照实际元件的图像输入实体的宽度。如果所选择的实体为圆形则设定
直径。
<高度> 编辑框
按照实际元件的图像输入实体的宽度。只有在所选择的实体为四角形时
才会激活。
<Clear 领域(1)> 开关按钮
在LED 设定没有标记的White领域时选择。
<Mark 领域(2)> 开关按钮
在LED 设定具备标记的Black 领域时选择。
