3-30 Cutting-edge Modular Mounter HM Series A dministrator's Guide 3.2.2.3. 中心识别为了轻易地识别元件，可以设定元件的检查范围与元件的中心。  < 排序 & ROI> 开关按钮可利用鼠标在视觉窗内画出以元件为中心的四角形，并自动设定元件的检查范围及元件的中心。

3-29

元件的登记

 “微缩图图像” 领域

显示出按照各照明值捕捉的元件的微缩图图像。

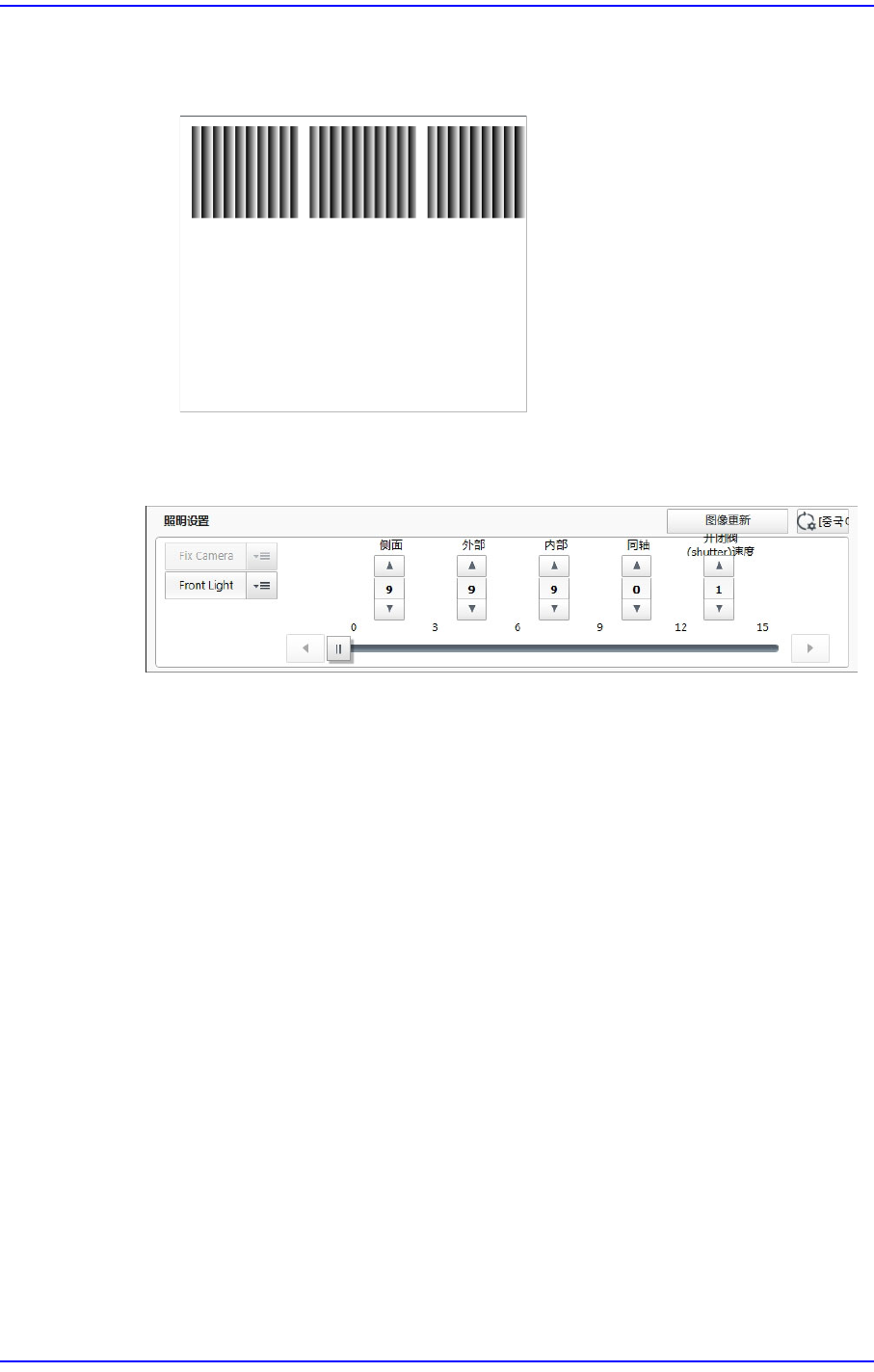

 <照明设置> 群

可以针对需要识别元件的相机与照明值进行设定。

 Front Light/Back Light:对该项功能的说明稍后将做更新。

 侧面：侧面照明的照明值的范围是 0~15。

 外部：外部照明的照明值的范围是 0~15。

 内部：内部照明的照明值的范围是 0~15。

 同轴：同轴照明的照明值的范围是 0~15。

 开闭阀(shutter)速度:设置固定相机(Fix Camera)的快门速度。开闭器速度的范

围是1~5。

 <图像更新> 按钮

把显示在视觉窗的元件图像刷新。

 <自动>按钮

用于自动设置识别元件的摄像头与照明值。

3-30

Cutting-edge Modular Mounter HM Series Administrator's Guide

3.2.2.3. 中心识别

为了轻易地识别元件，可以设定元件的检查范围与元件的中心。

 <排序 & ROI> 开关按钮

可利用鼠标在视觉窗内画出以元件为中心的四角形，并自动设定元件的检查范

围及元件的中心。

3-31

元件的登记

备注选择了<排序 & ROI> 开关按钮时，元件编辑器将把已经登记的

形状实体全部删除后创建新的形状实体。主要在ELITE PRO登

记或编辑元件时选择。

与此相反地，在设备编辑现有的元件时大部分会选择Manual选

项后在维持已经登记的形状实体的状态下进行编辑。

 <手动排列& 中央点>开关按钮

可利用鼠标在视觉窗内手动设定元件的检查范围及元件的中心。

对该项功能的说明稍后将做更新。
