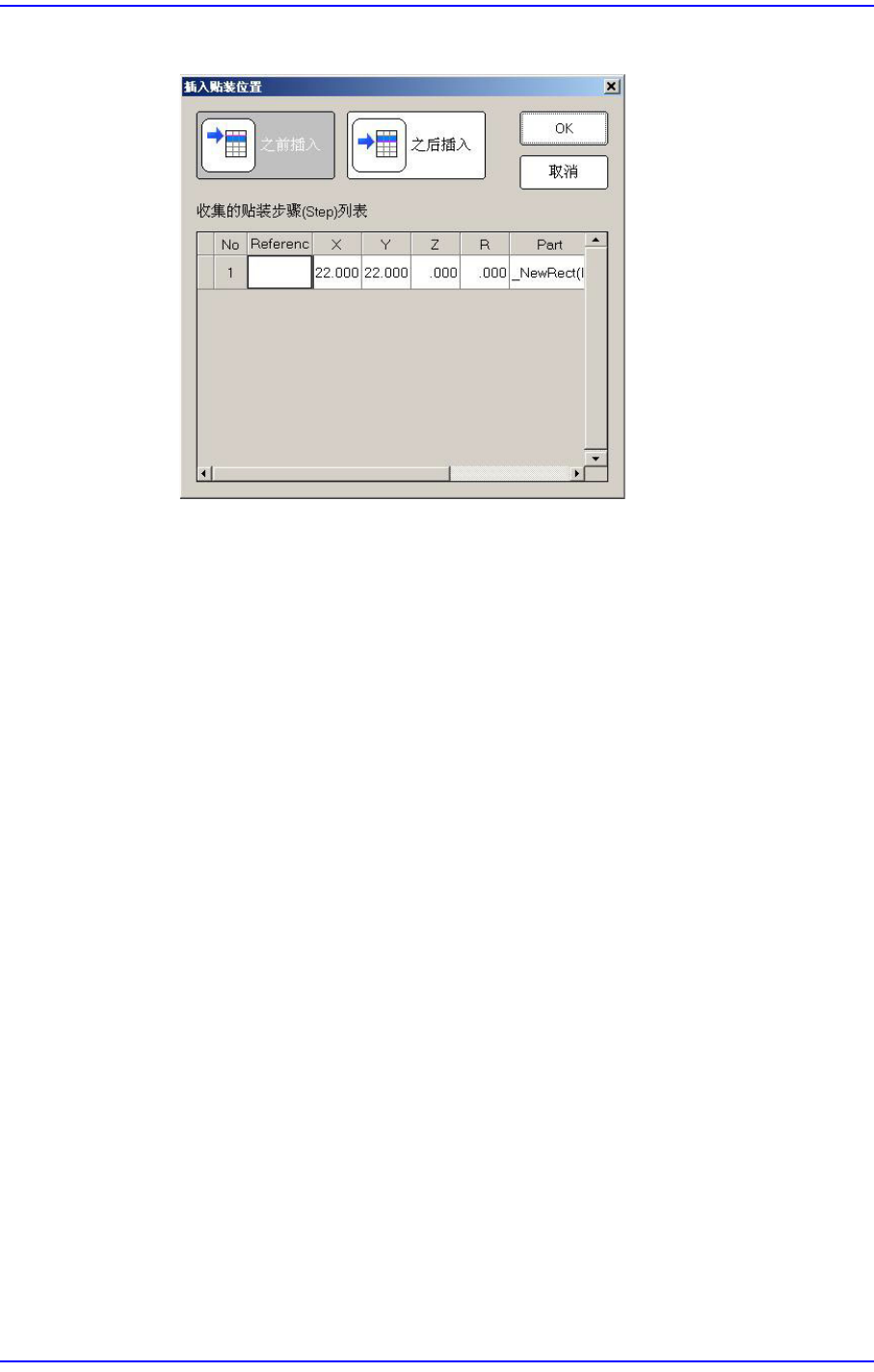

4) 确认贴装点位置后插入

 <创建Gamma数据> 组合框

使用三星电子所适用的γ Interface时选择。

 <创建晶圆数据>复选框

此功能用于保存晶圆二维码扫描数据。(HM520h专用)

可用于通过使用已保存二维码数据，检查PCB零件信息是否与实际零件匹配。

 <Use LED Code Check>复选框

这是一个可以检查晶圆条形码中的 LED Code 以检查与晶圆元件安装不正确有

关的错误的功能。

如果选中此复选框，则从晶圆读取的条形码的 LED Code 值显示在<生产画面>

的“ 晶圆元件误装检查状态” 区域中。详细内容请参考“8.2.1.

生产画面

”。

 <Use Bin Info Check>复选框

此功能是检查晶圆条形码中的 bin值，以检查与晶圆零件安装不正确有关的错

误。

如果选中此复选框，则从晶圆读取的条形码的 bin值显示在<生产画面> 的“晶圆

元件误装检查状态”区域中。详细内容请参考“8.2.1.

生产画面

”。

 <No Use MPI Update>复选框

选择此选项可禁用MPI测量相关校准模式下的更新功能。

 <Feederbase option> 复选框

此功能用于激活供料器底座上的盖板传感器或供料器Unlock检查传感器。

 <Multi vendor> 复选框

在针对一个元件使用多个制造厂商的元件生产PCB时使用该功能。

13-38

Cutting-edge Modular Mounter HM Series Administrator's Guide

如果在T-Solution的T-OLP 登记某一元件的替代元件 (Sub Part) 并创建了PCB程

序，则圈选该复选框时，将在PCB贴装元件时自动使用替代元件进行作业。

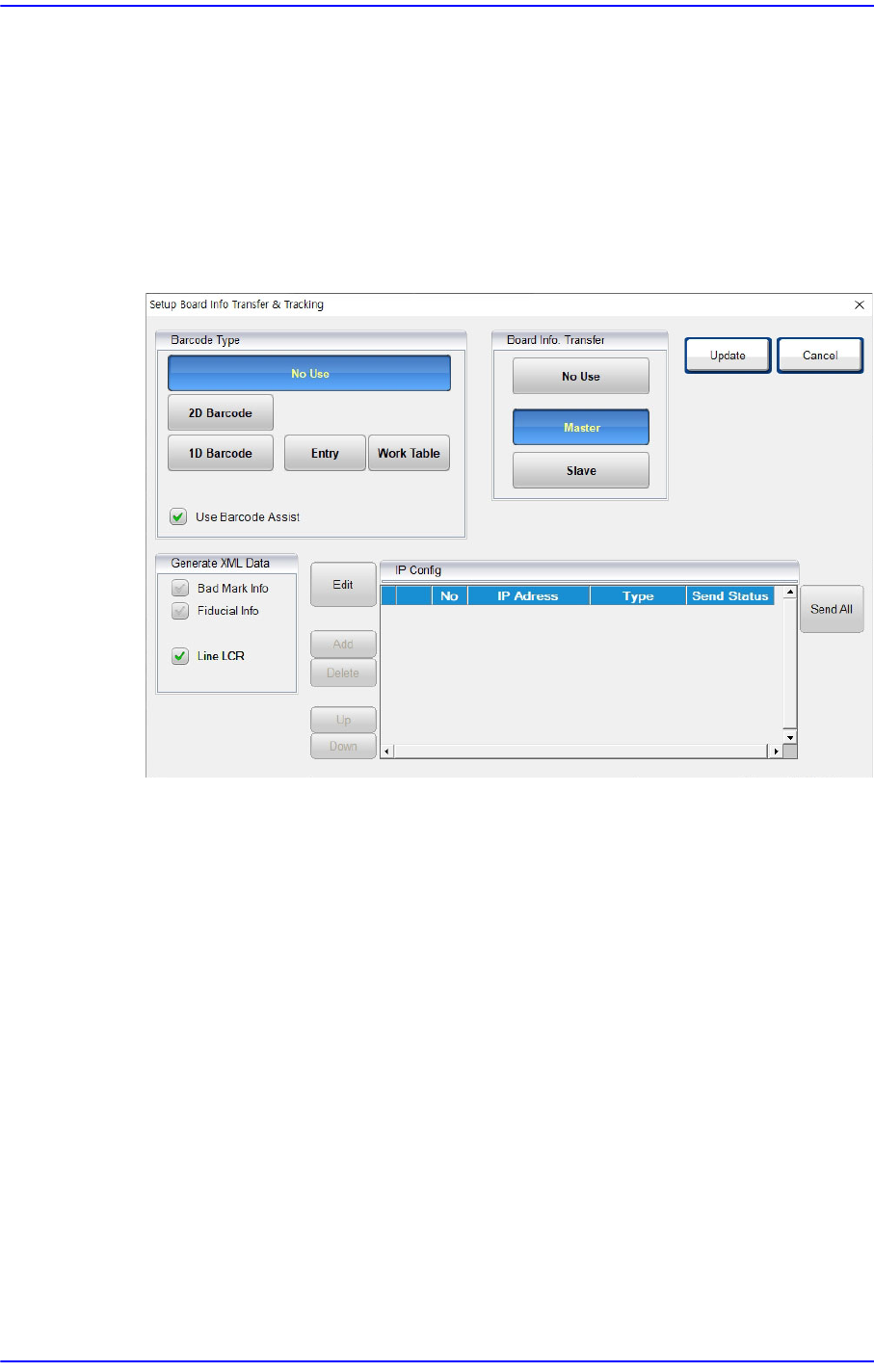

 <Board Info.Transfer & Tracking Setting>按钮

通过管理投入设备的PCB 的型号信息或生产历史记录，或通过第一台设备识别

的PCB 板信息，节省下一设备识别PCB板信息的时间，从而节省生产时间。

各项功能的设置都可在此选项中进行，有关二维码的位置及形状信息，请参阅

2.4.4 2D Barcode。

 <Barcode Type> 区域

 <2D Barcode> 选项按钮

可用于使用PCB上显示的2D Barcode发送或检查PCB板信息。

 <1D Barcode> 选项按钮

 <Entry> 选项按钮

选择从使用安装在设备中的1D 维扫描仪的设备将1D 条形码信息发

送到下一个设备。它与iTAC程序等外部MES系统结合使用。有关这

方面的更多详细信息，请与我们联系。

 <Work Table>选项按钮

选择从使用安装在工作台上的1D扫描仪的设备将1D条形码信息发

送到下一个设备。它与iTAC程序等外部MES系统结合使用。有关这

方面的更多详细信息，请与我们联系。

 < 使用LTS（批次跟踪系统）>复选框

这是使用条形码使用Lot Tracking System的功能。

13-39

系统设置

备注 LTS 功能可用于以下目的：

 对原材料入库乃至生产、成品出库等产品记录进行管理的系

统

 扫描粘贴在成品上的条形码时，可查看所使用的零件的历史

记录和生产记录

 检查成品中零件的批号和测试结果

 用于因零件缺陷引起的成品的更换或提高客户对产品的信赖

度

 从入库开始的所有过程都通过条形码进行管理，以防止在产

品组装过程中出现零件插入错误、未修理、误出库等

 <Use Barcode Assist> 选择框

此功能可以在条形码位置更改且识别失败时通过手动方式移动至条形码

位置，从而保证生产过程的连贯性。

如果是条形码的类型或形状、颜色发生变动而非位置，则请在2.2.4 2D

Barcode中重新设置条形码。

 <Board Info.Transfer> 区域

该功能不受生产选项（双动/结合）影响，且在双动模式下前后 Lane 可分别

使用。

另外，可同时使用PCB ID与 2D Barcode与其他设备联动使用。

但是，由于1D Barcode是专为 LTS 设计的条形码，因此无法使用PCB板信息

传输功能。

备注在PCB板信息传输功能中使用PCB ID或2D 条形码与其他设备

进行联动的方案和条件如下。

 使用2D Barcode时

 可与其他设备（SPI，Buffer等）联动

 使用PCB ID时

 可与其他设备部分联动（可以使用Buffer，但不能使用

SPI）

但，即便是可进行部分联动的Buffer，也只能连接系统，

而无法传送PCB板信息。

因此，放在Buffer后面的设备将与主设备（PCB板信息的

创建和传输）一起运转，同时必须在<IP Config>区域内
