12-61 校正 12.1.9.3. Up Camera Scale 1 / 2 Calibration (HSH, MFH) 该校准作业可以测量固定相机的 X 、 Y Scale 值与中心点。 使用 He ad Block 的 Reference Mark 在 Fix 摄像机中心 对 Head 模块进行上下移动 对值 进行测量。 备注 可自动对 Head Calibration 的所 有项目进行 Calibration 。 自动执行方…
12-60
Cutting-edge Modular Mounter HM Series Administrator's Guide

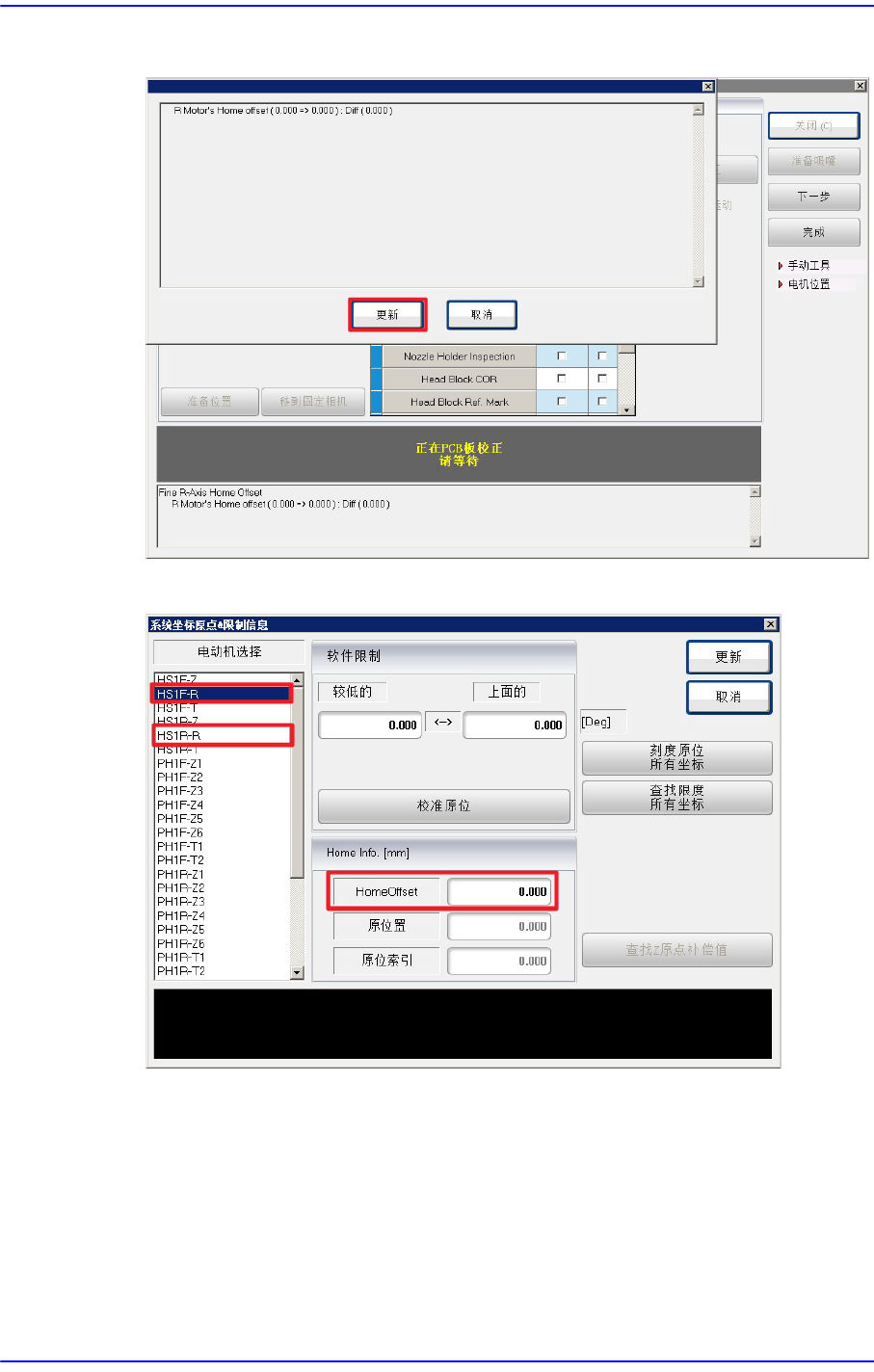

6. 校准完毕后，将如下出现结果窗。按下<更新 >键就能适用结果值。
更改后的R 轴Home Offset可以在<系统坐标原点&限制信息> 对话框查看。
7. 按照上述方法对其余悬臂进行R 轴的Home offset校准作业。
12-61
校正
12.1.9.3. Up Camera Scale 1 / 2 Calibration (HSH, MFH)
该校准作业可以测量固定相机的 X、Y Scale值与中心点。
使用Head Block的Reference Mark在Fix 摄像机中心对Head 模块进行上下移动对值
进行测量。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Up Camera Scale Calibration的实行方法如下。
1. 按下<Up Camera Scale 1>或<Up Camera Scale 2>按钮。
12-62
Cutting-edge Modular Mounter HM Series Administrator's Guide
2. 按下<下一步>按钮。
3. 按下<下一步>按钮时，贴装头模组朝固定相机移动并自动进行校准
(Calibration)
