12-138 Cutting-edge Modular Mounter HM Series A dministrator's Guide 12.1.11. 个别单位校准 能够实行的校准项会随着适用于设 备的选项及安装的装置而不同。 各个单元的校准项目如下。 备注 与 “ 晶圆装置 ” 相关的功能仅适用 于 HM520h 。 Calibration High Speed Multi Functional Feeder Base …
12-137
校正
6. 该Station测量完毕后，按1~5 号步骤对其他 Station进行测量。
7. 按下<更新>按钮后保存测量值。
使用高度传感器(Height Sensor)的测量方法
1. 在<Station> 组合框中选择要进行Calibration的Station。
2. 在< 装置> 组合框中选择height sensor。
3. 按下<准备PCB>按钮安装Calibration Board。
备注 安装Board 之前，需按Board大小设置Conveyor的宽度。
4. 按下<自动校准>按钮。
自动将Head模块移动到测量位置后测量高度。
如果测量值不正常，在 <装置> 组合框中选择基准摄像头后确认各Teaching
位置。Teaching位置不正确时，重新进行Teaching。
5. 该Station测量完毕后，按1~4 号步骤对其他 Station进行测量。
6. 按下<更新>按钮后保存测量值。
备注 Z轴高度测量的校准基准值如下。
ST1F-Work:2.0 (mm)
ST1R-Work:2.0 (mm)
12-138
Cutting-edge Modular Mounter HM Series Administrator's Guide

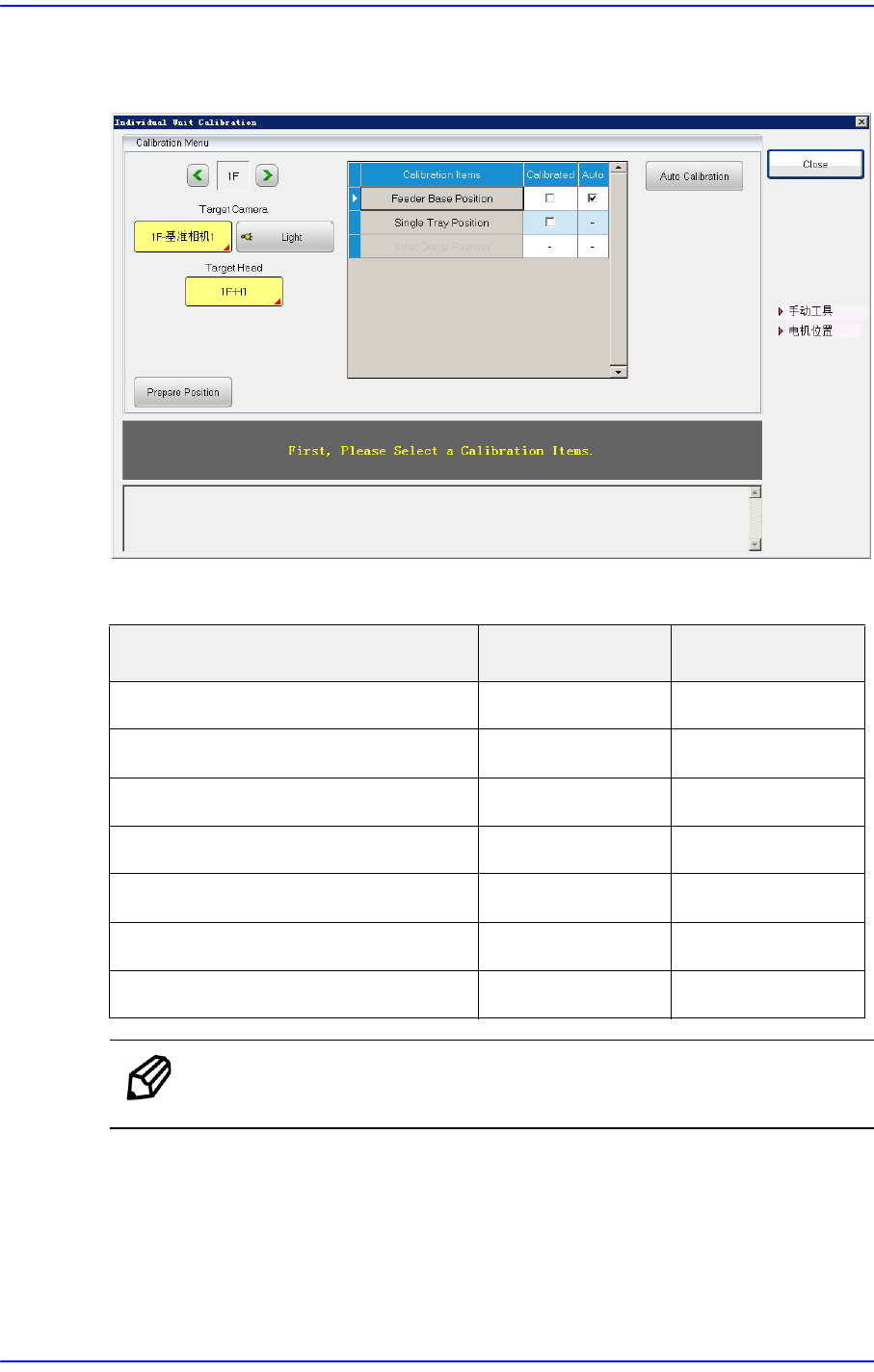

12.1.11. 个别单位校准
能够实行的校准项会随着适用于设备的选项及安装的装置而不同。
各个单元的校准项目如下。
备注 与“ 晶圆装置” 相关的功能仅适用于HM520h。
Calibration High Speed Multi Functional
Feeder Base Position ΟΟ
Tray Position ΟΟ
Wafer Unit Origin Position Ο X
Wafer Unit Position Mapping Ο X
Wafer Unit Fid Distortion Mapping Ο X
Wafer Unit Pin Z Pos Teach Ο X
User Dump Position ΟΟ
12-139
校正

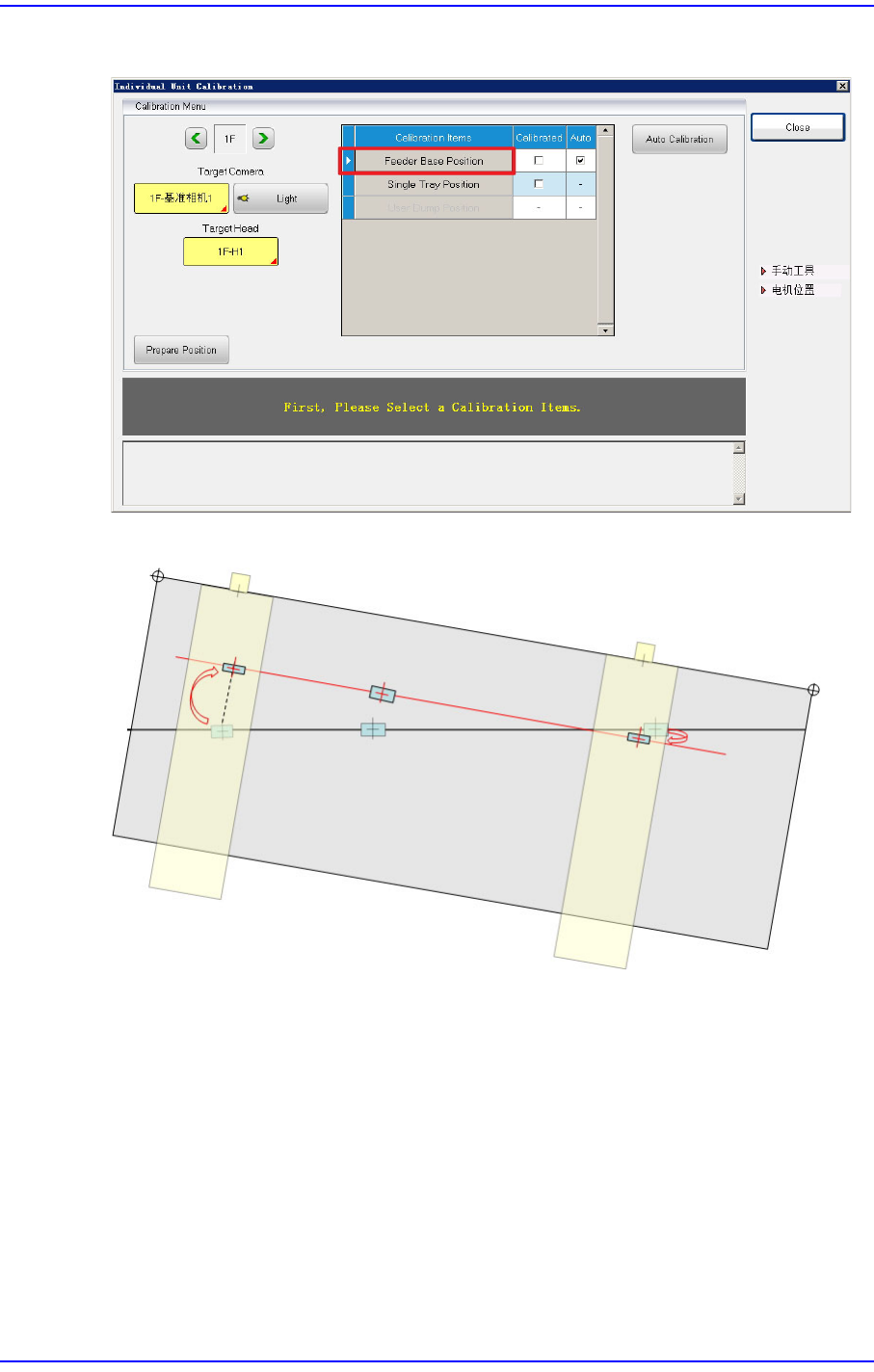

12.1.11.1. Feeder Base Position Calibration
安装Docking Cart馈送器基座时，将出现下图所示的Offset。
对馈送器进行原点Teaching，以便安装在馈送器基座上的Feeder吸附位置能够成为
Zero Position。
