5-6 Cutting-edge Modular Mounter HM Series A dministrator's Guide < 移动 > 按钮 在 Selection control 中选 择的对象移动到 “ 贴装登录 ” 对话框中选择的贴装 点。 在按下该键之前， 请先选择相当于所需位置的贴装点 。 < 得到数据 > 按钮 Selection control 中选择的对象为 基准获取 …
5-5
步骤
Selection control
旋转XY轴驱动马达选择要移动到“贴装登录”对话框中选择的贴装点的对
象或选择想了解当前坐标的对象时使用。可选择的对象如下。
Fid1:选择对应Gantry的‘fiducial camera1’
H1 ~ H20:选择1号 ~ 20号的Head。
<Panorama Move>按钮
无法进行料槽示教的大型元件不会在视觉窗口显示出整体形状。此时，可以
使用该功能对元件形状进行“分割识别”后再把分割图像加以合成后显示在
一个视觉窗口。
标示在按钮上的图标意义如下。
:基本画面
:由于元件脱离相机的FOV 而需要全景视图
:按压住<Panorama Move> 按钮的情形
全景
一般
5-6
Cutting-edge Modular Mounter HM Series Administrator's Guide
<移动> 按钮
在Selection control 中选择的对象移动到“贴装登录” 对话框中选择的贴装
点。在按下该键之前，请先选择相当于所需位置的贴装点。
<得到数据> 按钮
Selection control中选择的对象为基准获取X, Y 坐标。
<AutoMove/停止> 按钮
依次连续移动贴装点时按下此按钮。 把Fiducial camera依次移动到<Grid>领域
中显示的贴装点可确认贴装点。
此时，不移动到不显示在<Grid>领域的贴装点。如果在自动移动中停止请再按
下一次此按钮。
按钮
把贴片头移动到Grid领域的当前行的前一行的贴装点。
按钮
把贴片头移动到Grid领域的当前行的前一行的贴装点。
按钮
这是使用已安装的PCB自动输入Global Mount Offset的功能。使用此功能时，
Fiducial Camera会识别安装在PCB上的每个元件，并将偏移量应用于系统。
（HM520h 专用）
为了使用该功能，在< 步骤>菜单中使用的元件中，元件名称的末尾必须有一个
名为“_MPI”的单独元件。（调整与现有元件不同的照明值）

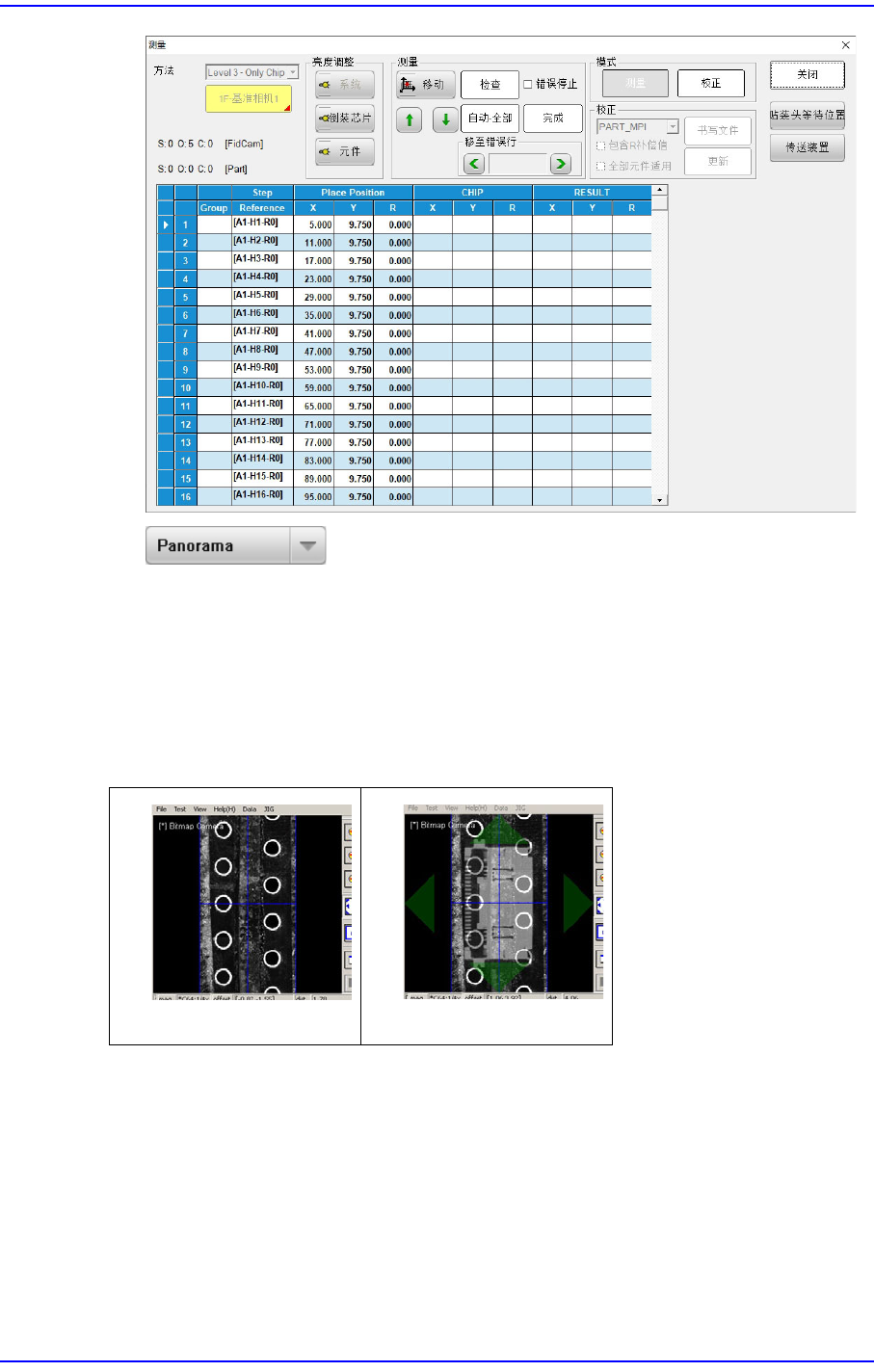

如果选择要测量MPI的比率并单击<Ok>按钮，<测量>窗口如下所示。
之后，选择< 自动- 全部>按钮检查所有已安装的元件，然后选择<书写文件>和
<
更新>以应用Global Mount Offset。
5-7
步骤
组合框
<Panorama>
可以对PCB形状进行“ 分割识别”后再把分割图像加以合成后显示在一个视
觉窗口。
<Part + Panorama>
可以把PCB的全景图像与元件的全景图像合成后显示在一个视觉窗口。
<工作站> 组合框
显示作业工作站。
Array 领域
<模型> 组合框
该复选框只会在拼板PCB时被激活。利用拼板PCB 的补偿值把1号拼板PCB
的贴装点扩展到整体拼板PCB。
请按下按钮选择要设置的Block。如果不是 Block PCB就无需选择Block，对
Panorama
Part + Panorama
