Cutting-edge Modular Mounter HM Series Administrator's Guide
12.1.9.1. Head Auto Calibration
可自动执行HSH、MFH型Head的 Calibration。
自动执行HeadCalibration的流程如下：

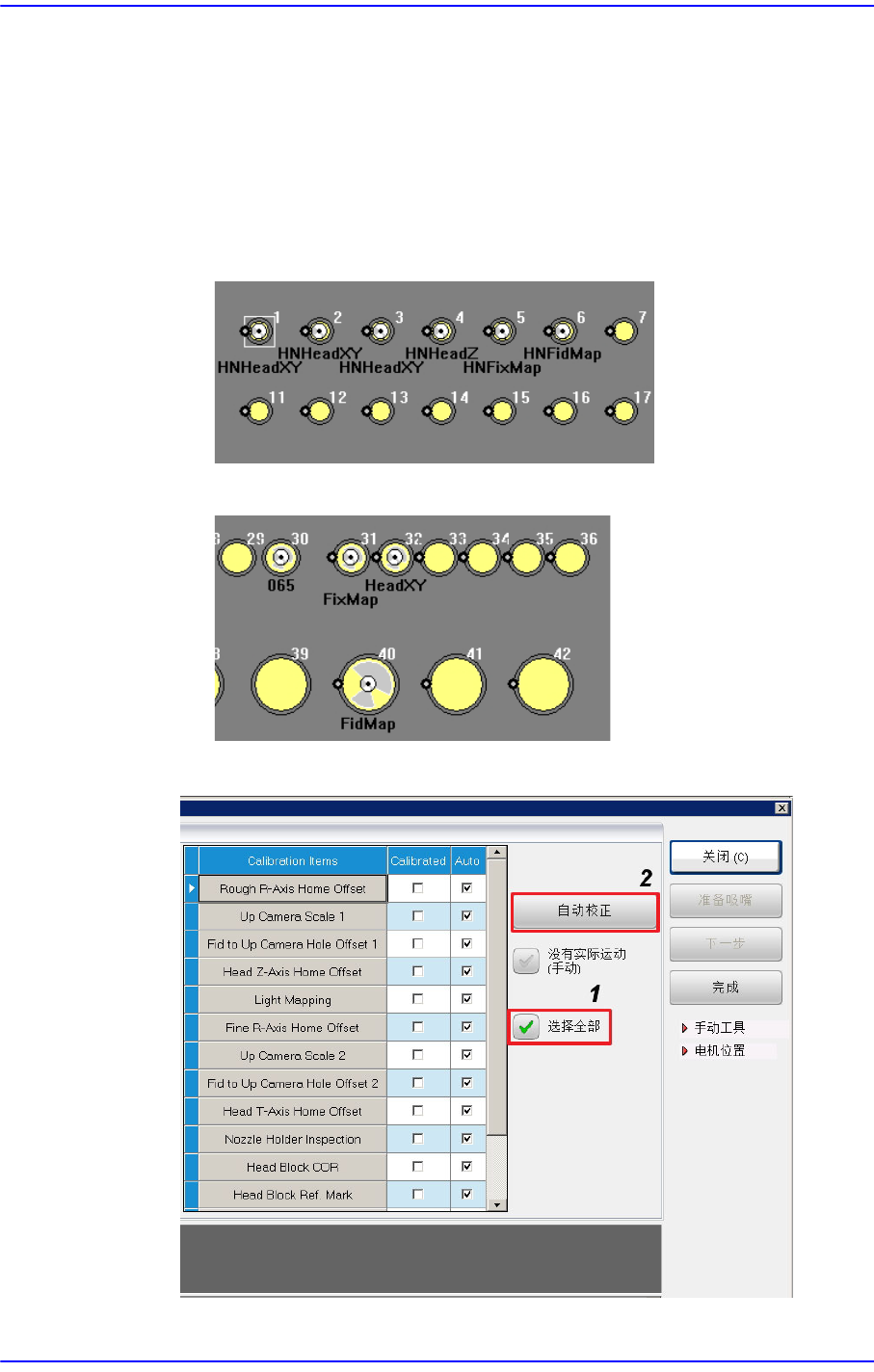

对所有项目进行Calibration时
1. 如下图所示，在ANC上安装喷嘴。
High Speed Head (HSH)
Multi Function Head (MFH)
2.选择< 选择全部>复选框后，按下 < 自动校正>按钮。
12-51

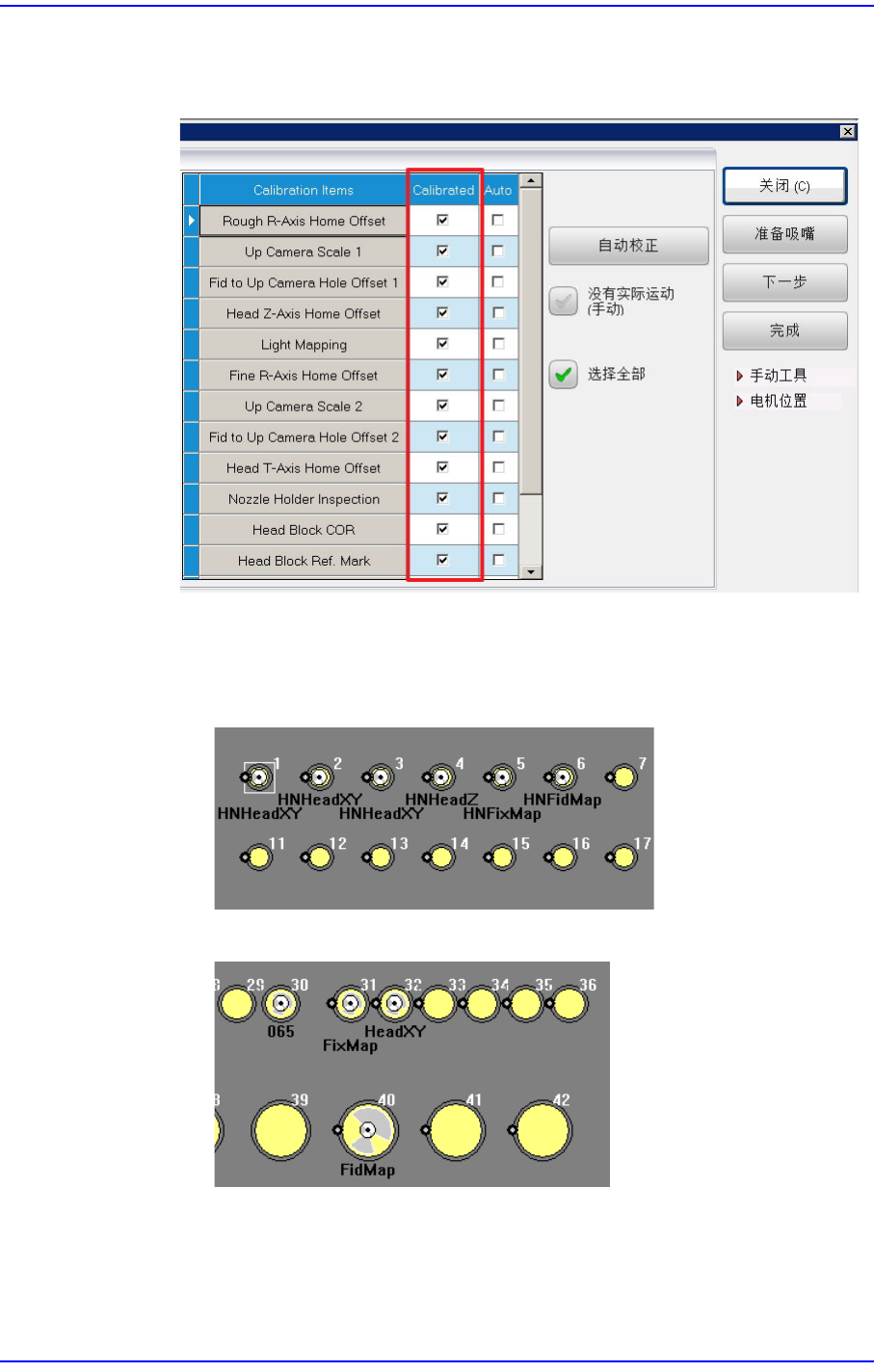

校正
自动对已选项目进行Calibration。
Calibration完成的项目将在 <Calibrated>里有对号标记。
仅对一个项目进行Calibration 时
1. 如下图所示，在ANC上安装喷嘴。
High Speed Head (HSH)
Multi Function Head (MFH)
12-52
Cutting-edge Modular Mounter HM Series Administrator's Guide
2.选择<Auto> 复选框后，按下<Calibration Items>列的项目按钮。
自动对已选项目进行Calibration。
Calibration完成的项目将在<Calibrated>里有对号标记。
