12-151 校正 12.1.11.3. Wafer Unit Origin Position 校准晶圆装置的顶针圆顶的原点 和顶针的 XY 位置。 本校准方法如下。 1. 选中 <W afer Unit Origin Position> 项目的 <Auto> 复选框， 然后按 < 自动校准 > 按 钮。 2. 选择 < 自动校准 > 按钮时 ， 设备 会自动识别晶圆装置顶针圆顶上 的两个…
12-150
Cutting-edge Modular Mounter HM Series Administrator's Guide
6. Calibration完成后，按下<OK>按钮，再按下<更新> 按钮后保存结果值。
12-151
校正
12.1.11.3. Wafer Unit Origin Position
校准晶圆装置的顶针圆顶的原点和顶针的XY位置。
本校准方法如下。

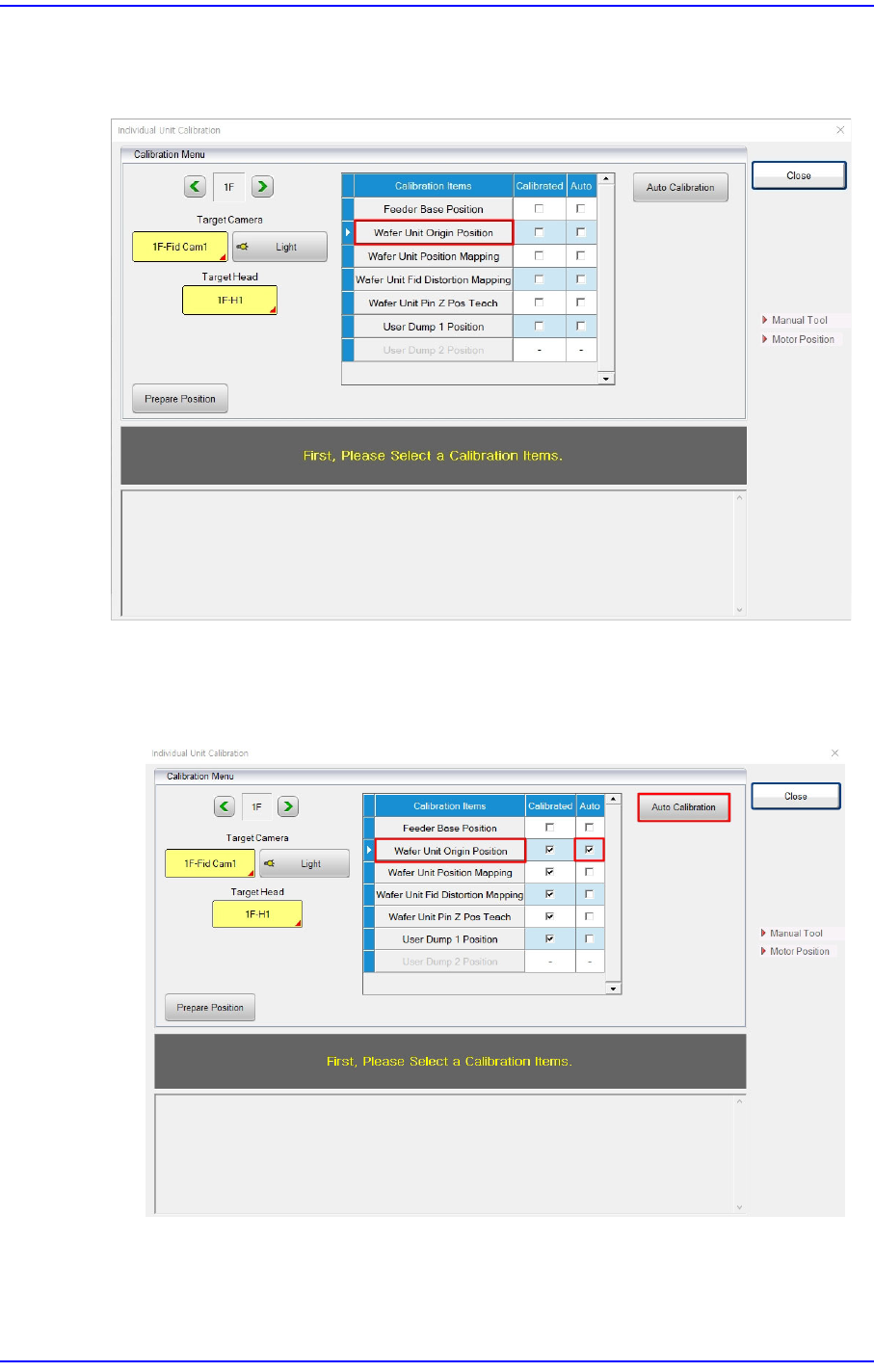

1. 选中<Wafer Unit Origin Position>项目的<Auto>复选框，然后按<自动校准>按
钮。
2. 选择<自动校准>按钮时，设备会自动识别晶圆装置顶针圆顶上的两个基准点标
记，对晶圆装置顶针圆顶的原点和顶针的 XY位置进行校准。
12-152
Cutting-edge Modular Mounter HM Series Administrator's Guide

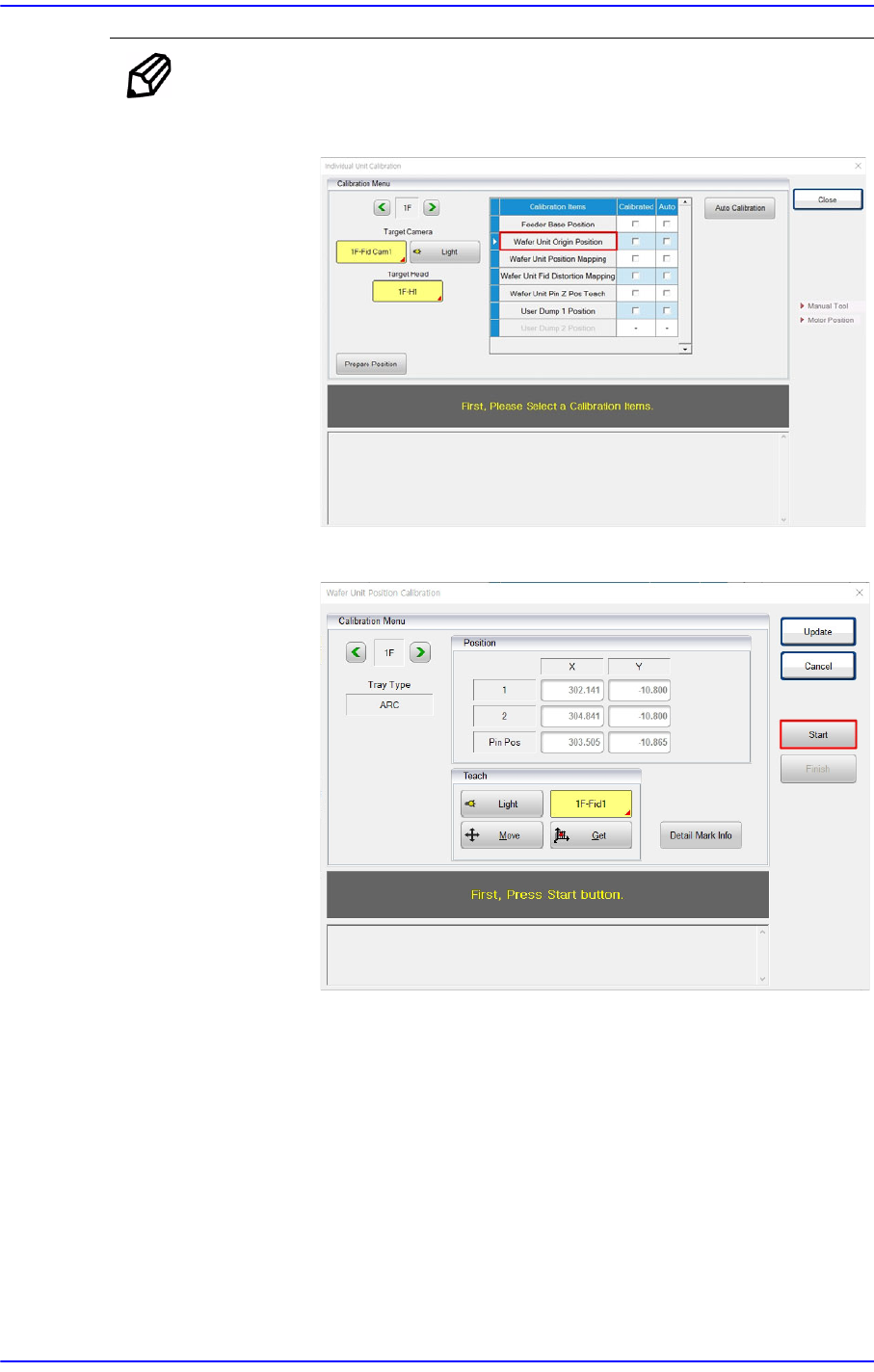

备注 手动执行此校准步骤时，请参考以下步骤。
1. 点击<Wafer Unit Origin Position>按钮。
2. 点击<开始> 按钮。
