3-60 Cutting-edge Modular Mounter HM Series A dministrator's Guide 使用等级功能时， 即使是同一元件也会根据 等级而各自被判断为不同元件。 因此， 需要在 T -Solution 的 T- O L P 考虑 LED 的等级地配置带式供 料器并实行 优化。 Leaded 元件 (IC) 针对适用于大对数 Leaded 元件的识别选项进行说明。 < 准…
3-59
元件的登记
按钮
添加新等级。
按钮
删除选定Rank。
<确定> 按钮
保存所变更的等级信息后关闭对话框。
<取消> 按钮
不储存修改后的Rank信息并关闭窗口。

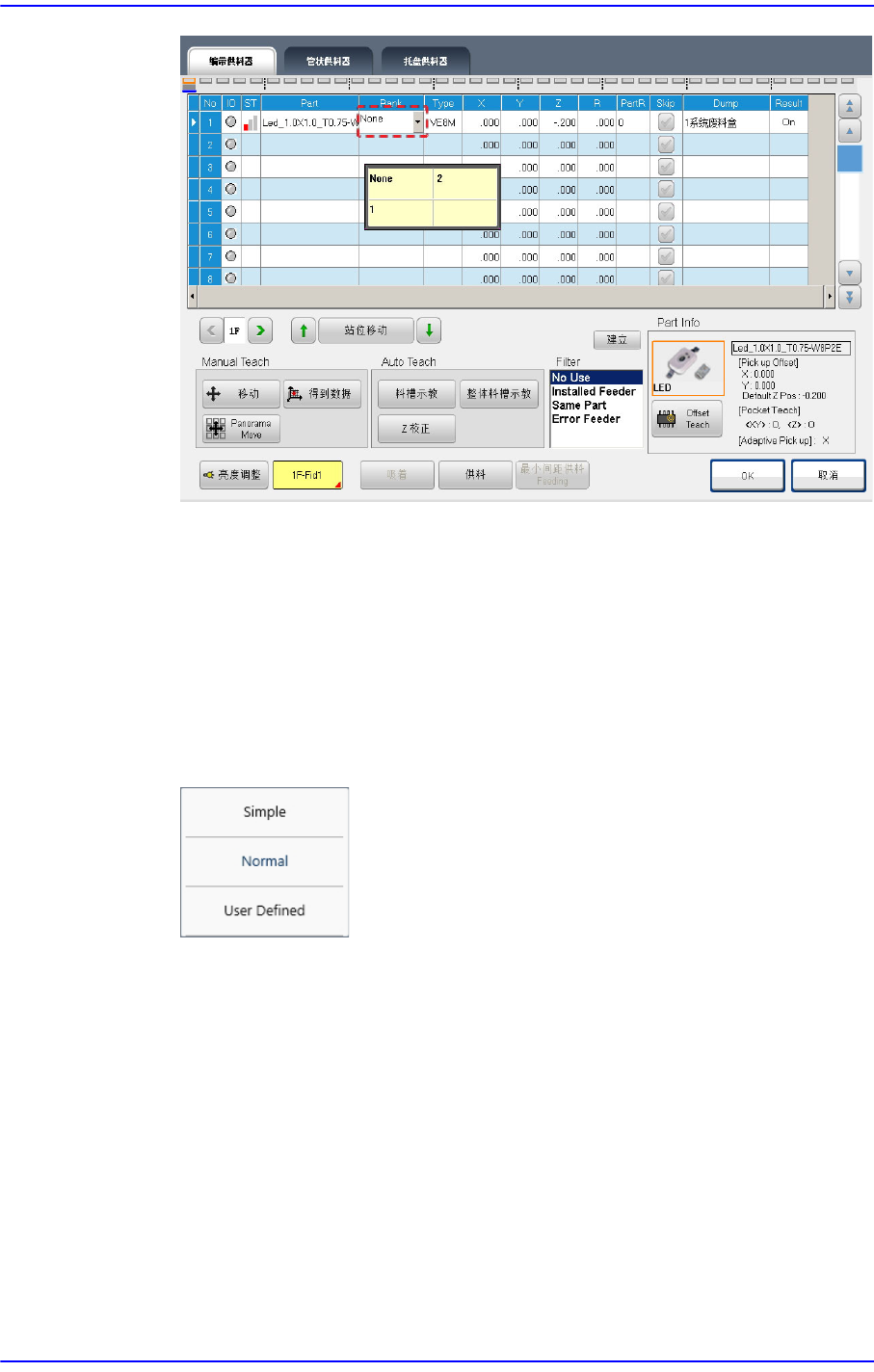

登记了等级后，在“ 喂料器登记 ”选项卡对话框如下图所示地选择等级，就能
查看该LED的亮度信息。
便 笺 在贴装已设定了等级的LED时，必须确认供料器所供应的LED
的等级后开始生产。
3-60
Cutting-edge Modular Mounter HM Series Administrator's Guide
使用等级功能时，即使是同一元件也会根据等级而各自被判断为不同元件。
因此，需要在T-Solution的T-OLP 考虑 LED的等级地配置带式供料器并实行
优化。
Leaded元件(IC)
针对适用于大对数Leaded元件的识别选项进行说明。
<准确度选项 > 选择框
使用者可以针对有关元件识别的详细参数轻易地进行设定。
Simple/ Normal/ User Defined
可以使用基于元件识别等级的基本设定值。选择了该项时，单击< 详细>
按钮后能设定的详细参数的值会根据< 准确度选项>选择框中所选择的
项而进行设定。

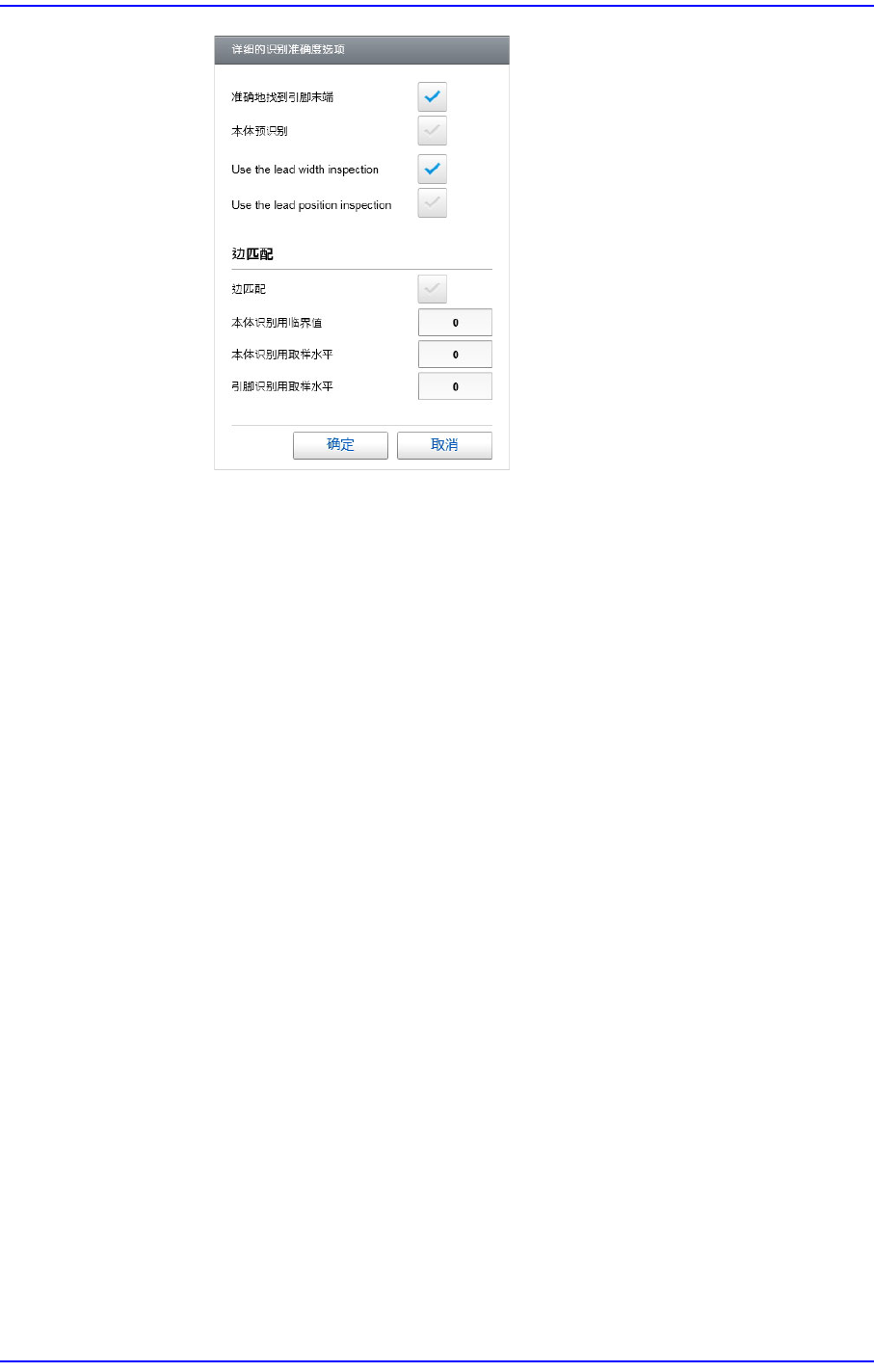

< 详细> 按钮
针对有关IC元件的识别的详细参数进行设定。
3-61
元件的登记
<准确地找到引脚末端> 复选框
要准确识别引脚末端时选择。如果是SOP或只在一侧存在引脚并引
脚的个数超过8个的连接器，选择该复选框就能提高识别精度。
<本体预识别> 复选框
如果在识别元件时利用元件的本体信息计算元件的大略位置则选
择。
<Use the lead width inspection> 复选框
检查各Lead 的宽度，检验宽度是否在允许值内。
<Use the lead position inspection> 复选框
检查各Lead 的长度，检验长度是否在允许值内。
<边匹配 > 复选框
使用“ 边缘匹配”功能时选择。
<本体识别用临界值> 输入字段
圈选了< 边匹配>复选框时才会激活。识别Body时设定
Threshold(0~100)。
识别连接器时，如果只在一侧存在引脚而且在本体中存在着与引脚
相似的样式，在该项输入100就能减少抛料率。
<本体识别用取样水平> 输入字段
圈选了< 边匹配>复选框时才会激活。识别Body时设定样本精度
(0~10, 0：auto)。
请使用默认值。
<引脚识别用取样水平> 输入字段
