12-139 校正 12.1.11.1. Feeder Base Position Calibration 安装 Docking C art 馈送器基座 时， 将出现下图所示的 Offset 。 对馈送器进行原点 Te a c h i n g ， 以便安装在馈送器基座 上的 Fe eder 吸附位置 能够成为 Zero Position 。
12-138
Cutting-edge Modular Mounter HM Series Administrator's Guide
12.1.11. 个别单位校准
能够实行的校准项会随着适用于设备的选项及安装的装置而不同。
各个单元的校准项目如下。
备注 与“ 晶圆装置” 相关的功能仅适用于HM520h。
Calibration High Speed Multi Functional
Feeder Base Position ΟΟ
Tray Position ΟΟ
Wafer Unit Origin Position Ο X
Wafer Unit Position Mapping Ο X
Wafer Unit Fid Distortion Mapping Ο X
Wafer Unit Pin Z Pos Teach Ο X
User Dump Position ΟΟ
12-139
校正
12.1.11.1. Feeder Base Position Calibration
安装Docking Cart馈送器基座时，将出现下图所示的Offset。
对馈送器进行原点Teaching，以便安装在馈送器基座上的Feeder吸附位置能够成为
Zero Position。
12-140
Cutting-edge Modular Mounter HM Series Administrator's Guide

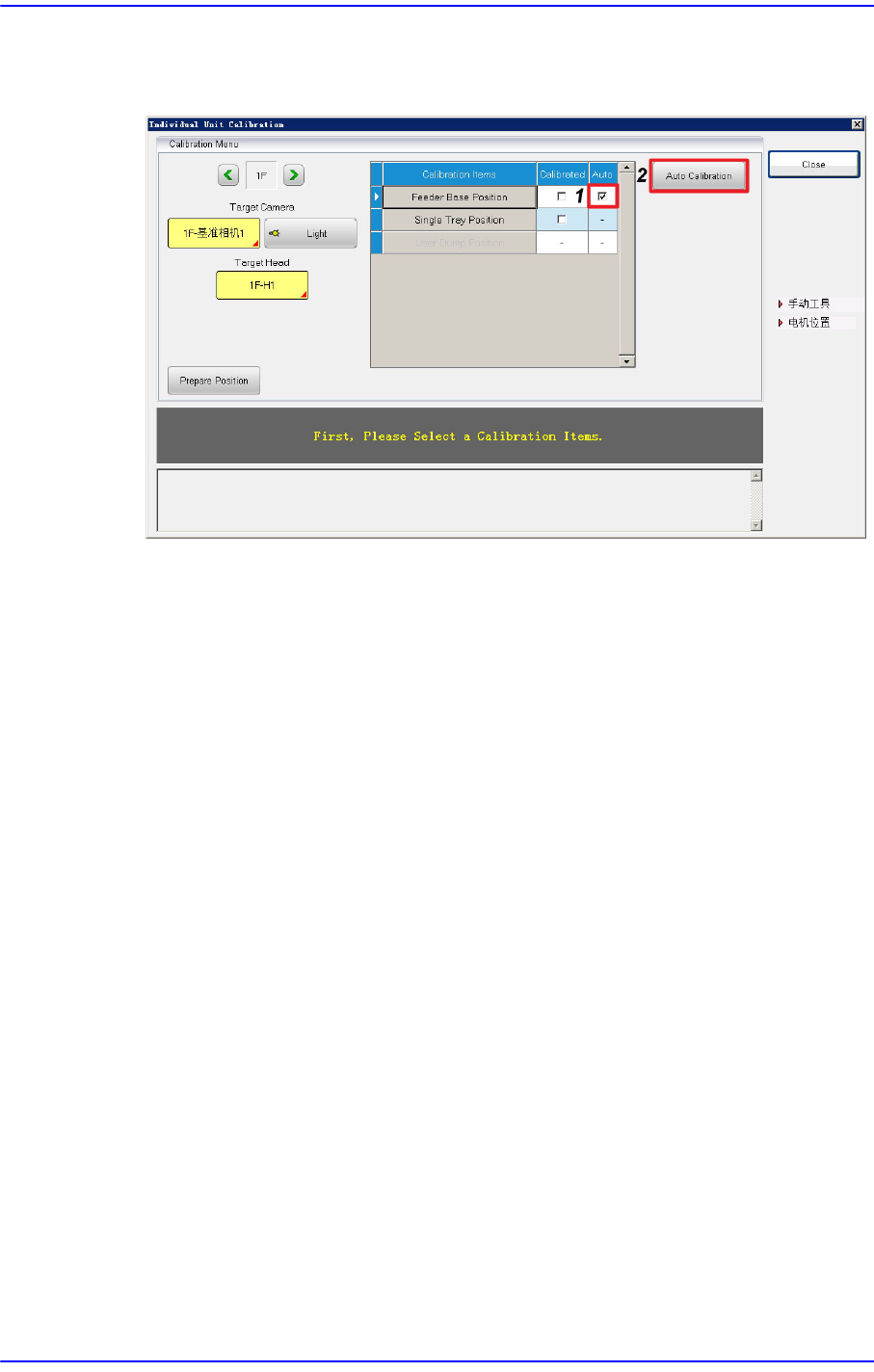

校准供料器底座的原点的方法如下。
1. 选择<Auto>复选框后，按下< 自动校准>按钮。
2. 自动对已选的Station Docking Cart上两个基准符号进行识别，并对XY进行校
准。
