12-37 校正 2. 在格子领域选 择 1 号行后， 按下 < 移动 > 键。 利用示教框调整基准相机 的位置， 使得 Vi s i o n 窗口上显示的十字线的中心与基准标志的中心一致。
12-36
Cutting-edge Modular Mounter HM Series Administrator's Guide
<校正时间模式>领域
可以设定实行映射的周期。
自动
根据事先指定的周期自动实行映射。
手动
在右侧编辑框输入周期，每到该周期就手动实行映射。
<自动下一步> 复选框
圈选该复选框后单击<开始> 键，就会自动实行悬臂热补偿。
<手动> 复选框
利用示教框把各悬臂移动到指定位置后，手动实行悬臂热补偿。
悬臂热补偿校准的实行方法如下。

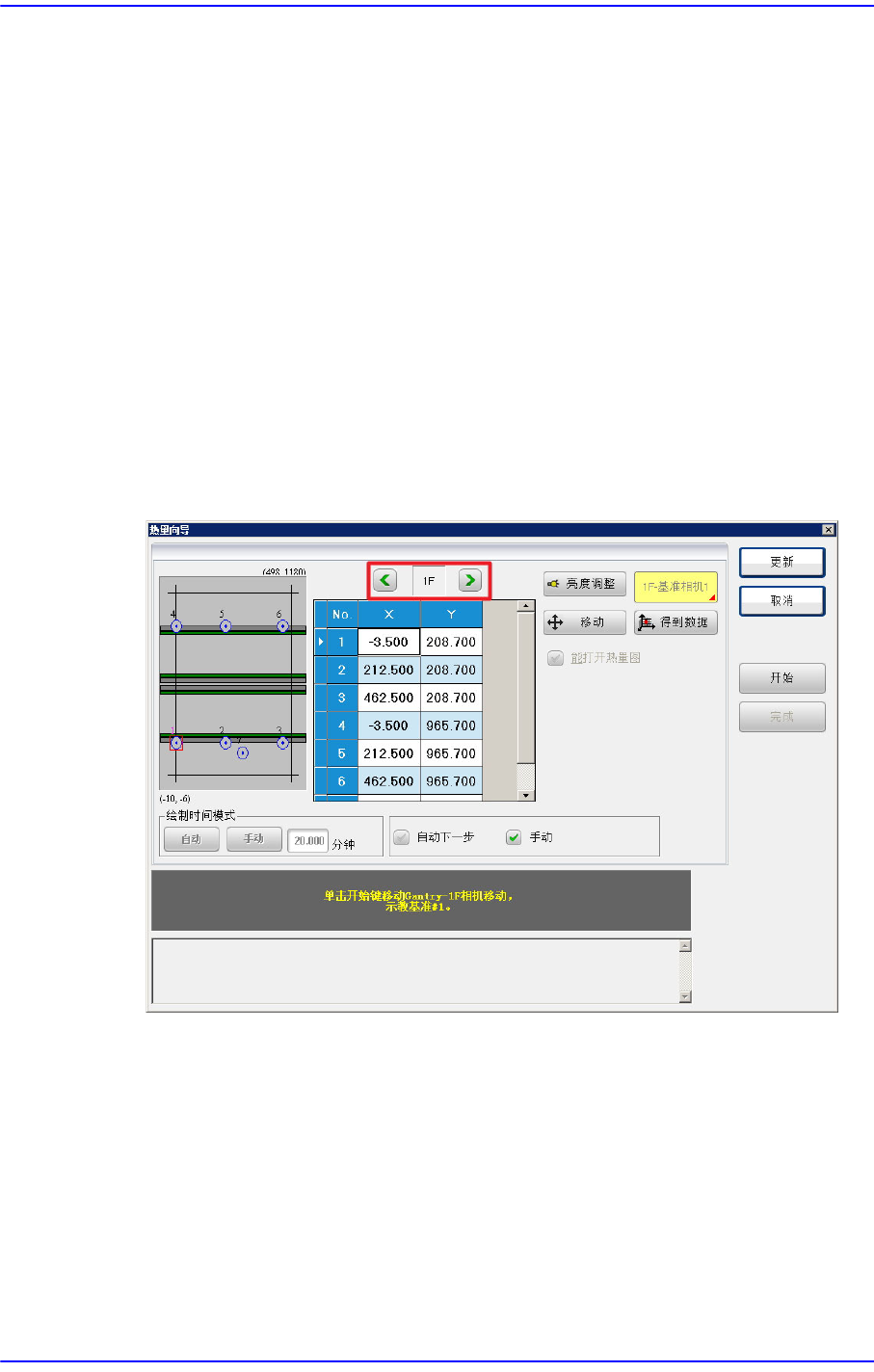

1. 在Gantry 选择箭头按钮中选择‘1F’。
12-37
校正

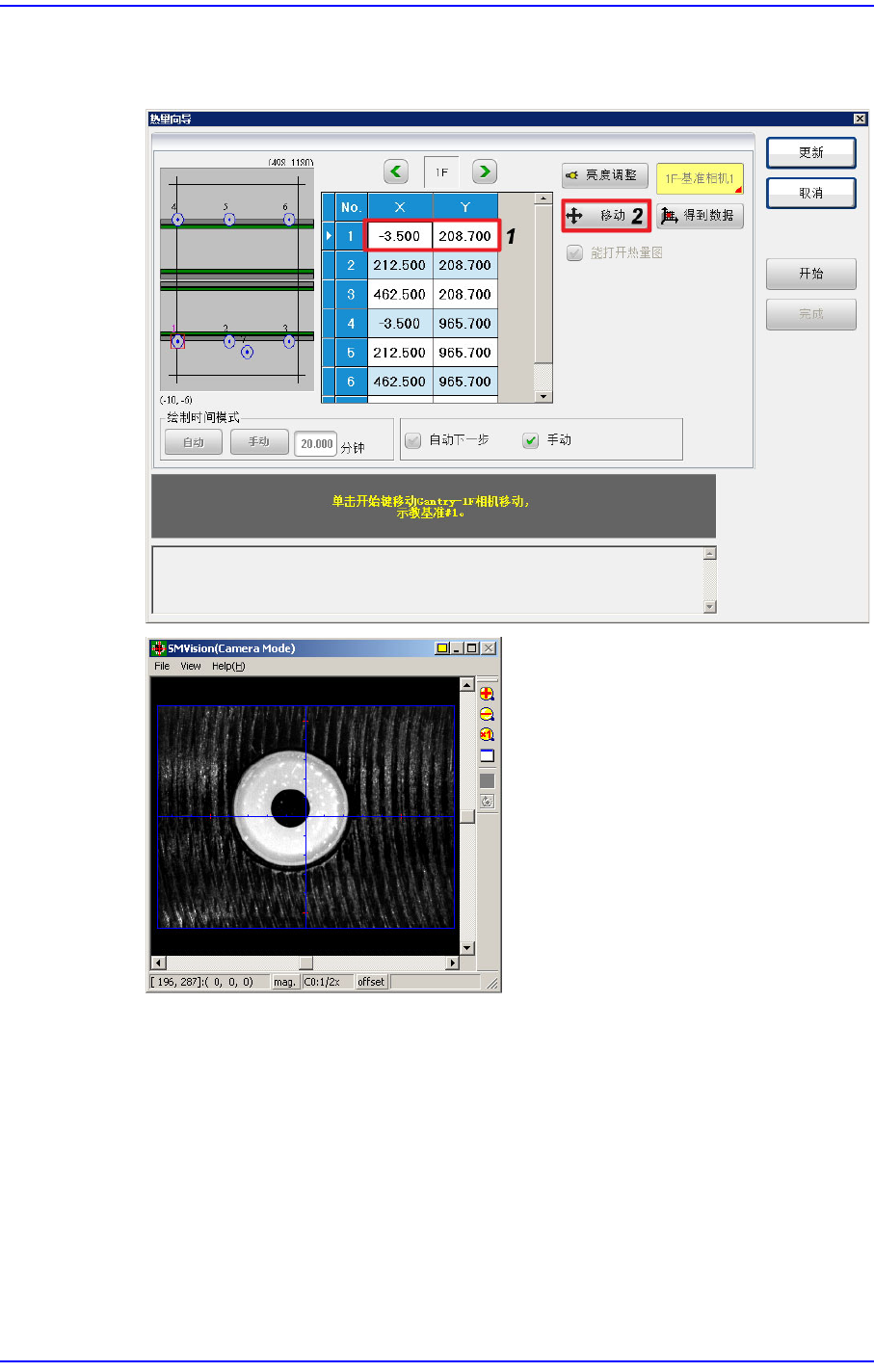

2. 在格子领域选择1 号行后，按下<移动 >键。利用示教框调整基准相机的位置，
使得Vision 窗口上显示的十字线的中心与基准标志的中心一致。
12-38
Cutting-edge Modular Mounter HM Series Administrator's Guide

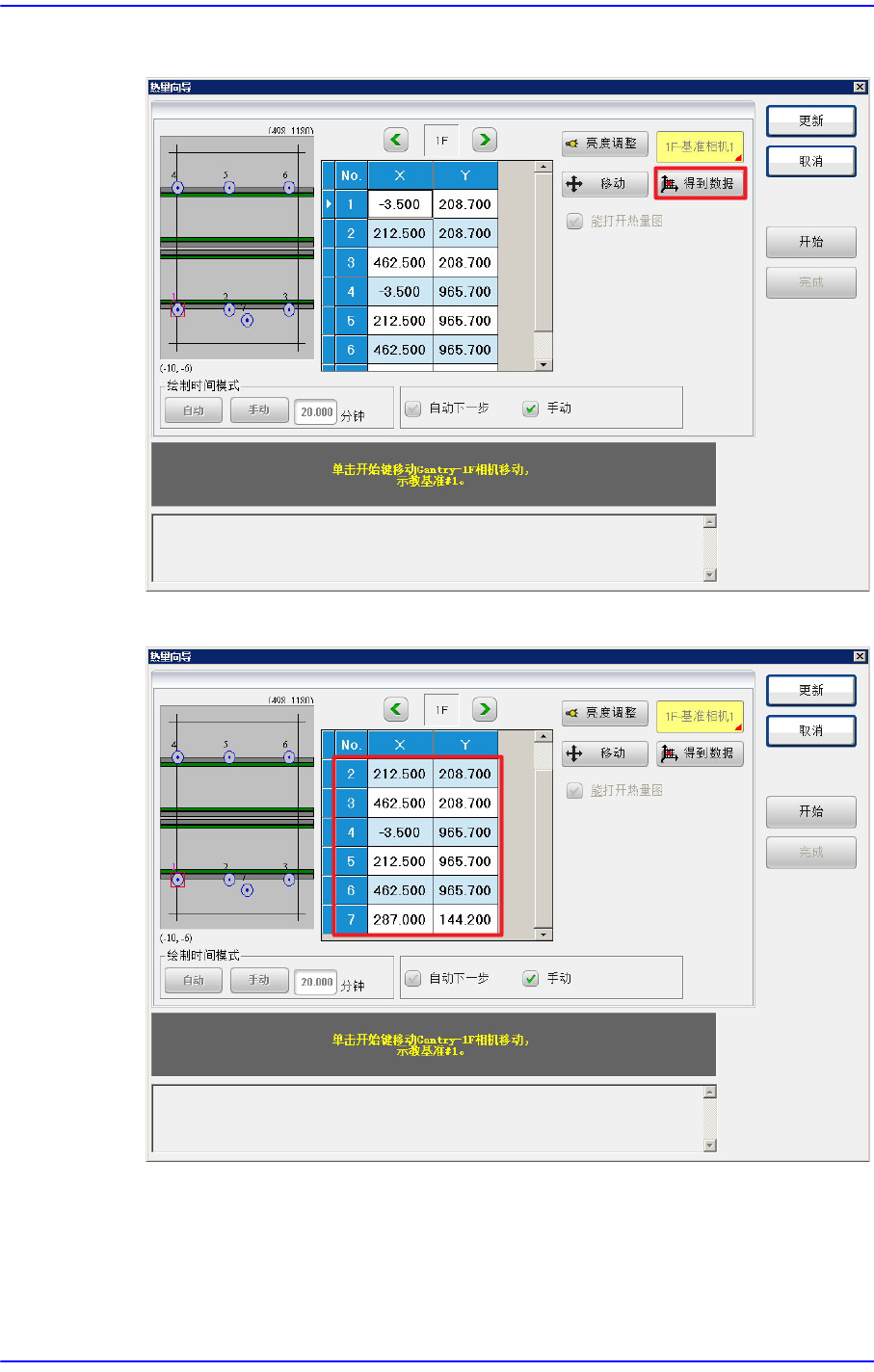

3. 按下< 得到数据>键反映目前的坐标值。
4. 其他基准符号的坐标也按2号步骤执行。
