供应装置的设置

4.2. 杆式（Stick Unit）

选择杆式时显示如下的对话框，同时在这个对话框可以编辑有关杆式的数据。

图

4.5 “

杆式

”

对话框

1: Grid

示教工具领域

 <Grid> 领域

根据< 类型>组合框中选择的 Stick Unit 生成数据并进行编辑。

 <No> 列

它是杆式 Slot的排列编号。以下是STICK FEEDER 持有的插槽数。生成与插

槽数相等的序列号。

 Multi Stick-最大10个

一次可供应最大10 个部件

 <ST> 列

以等级显示出元件登记状态。



PCB生产过程中使用过的元件。



在T-ELITE 与设备的MMI 中通过了元件识别测试的元件。

4-16

Cutting-edge Modular Mounter HM Series Administrator's Guide



在T-Solution生成 PCB 程序时临时登记的元件，是从标准元件 DB 复制的

元件。

 <Part> 列

选择装在该Slot的Part。按下 <Part>列时显示组合框，组合框中有在< 部品信

息> 登记的元件当中通过 “杆式”供应的元件清单。

在这个部品清单选择将要装的部品。下一个是在<Part> 列的组合框选择部品

的画面。

 <FeedTime> 列

在该Slot 上装有管式喂料器r时，设定管式喂料器部品供应时间。基本上管

式喂料器都是振动式，所以吸着部品之后，移动到下一个部品的吸着位置时

需要一定间隔的时间。在这里设定时间间隔。

 <X> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的X位置。

 <Y> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Y位置。

 <Z> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Z 位置。

 <R> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的R（磁头的旋

转角度）位置。

4-17

供应装置的设置

 <PartR> 列

该Slot 上装有管式喂料器时，设定吸附Stick Feeder供给部件的吸附角度。

 <Skip>列

该Slot 上装有管式喂料器时，选择Stick Feeder 供给部件的吸附与否。

需要吸着时，要保持检查框未检查的状态，不要吸着时，要确认检查框。

 <Dump> 列

该Slot 上装有管式喂料器时，选择Stick Feeder 供给部件的Dump Box。可选

择的废料盒如下。

系统废料盒:作为设定在系统的废料盒，它安装在设备的传送装置前面。

用户自定义废料盒:作为使用者设定在系统的废料盒，在系统设定其位置。

 选择用箭头键

选择要编辑的Stick Feeder。

此按钮选择前一个单位，此按钮选择下一个单位。

 <类型> 组合框

选择将要安装的杆式的形式。选择‘Multi Stick’。

 示教工具领域

把Fiducial Camera移动到设置的Stick feeder吸附点示教相应Stick feeder 吸附点

或移动Head从Stick feeder手动吸附部件时使用。

 按钮

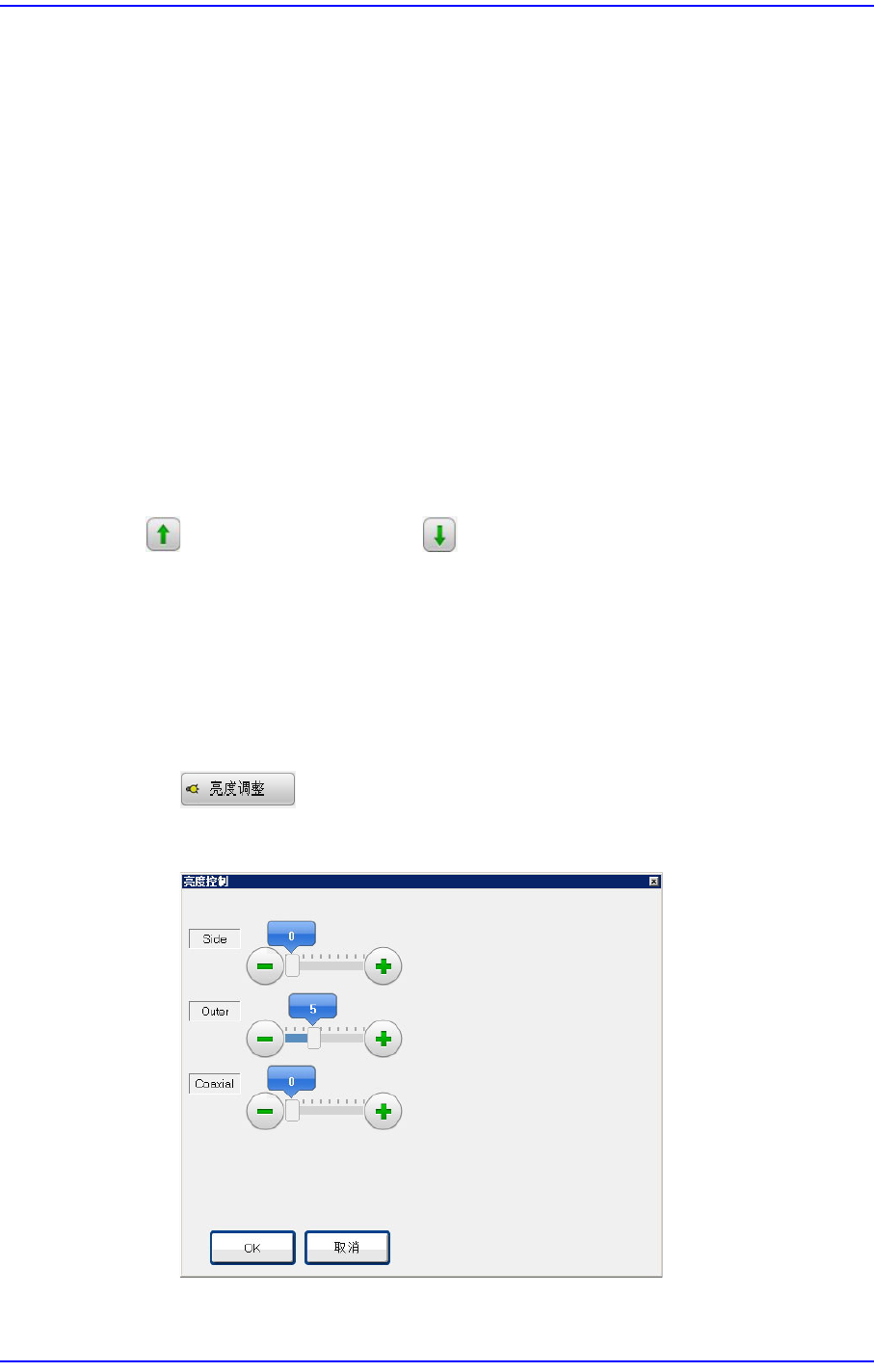

设定基准相机照明。按下此按钮时显示以下对话框。
