HM_Series_Administrator′s_Guide(Chi_Ver2.5)校正.pdf.pdf - 第489页

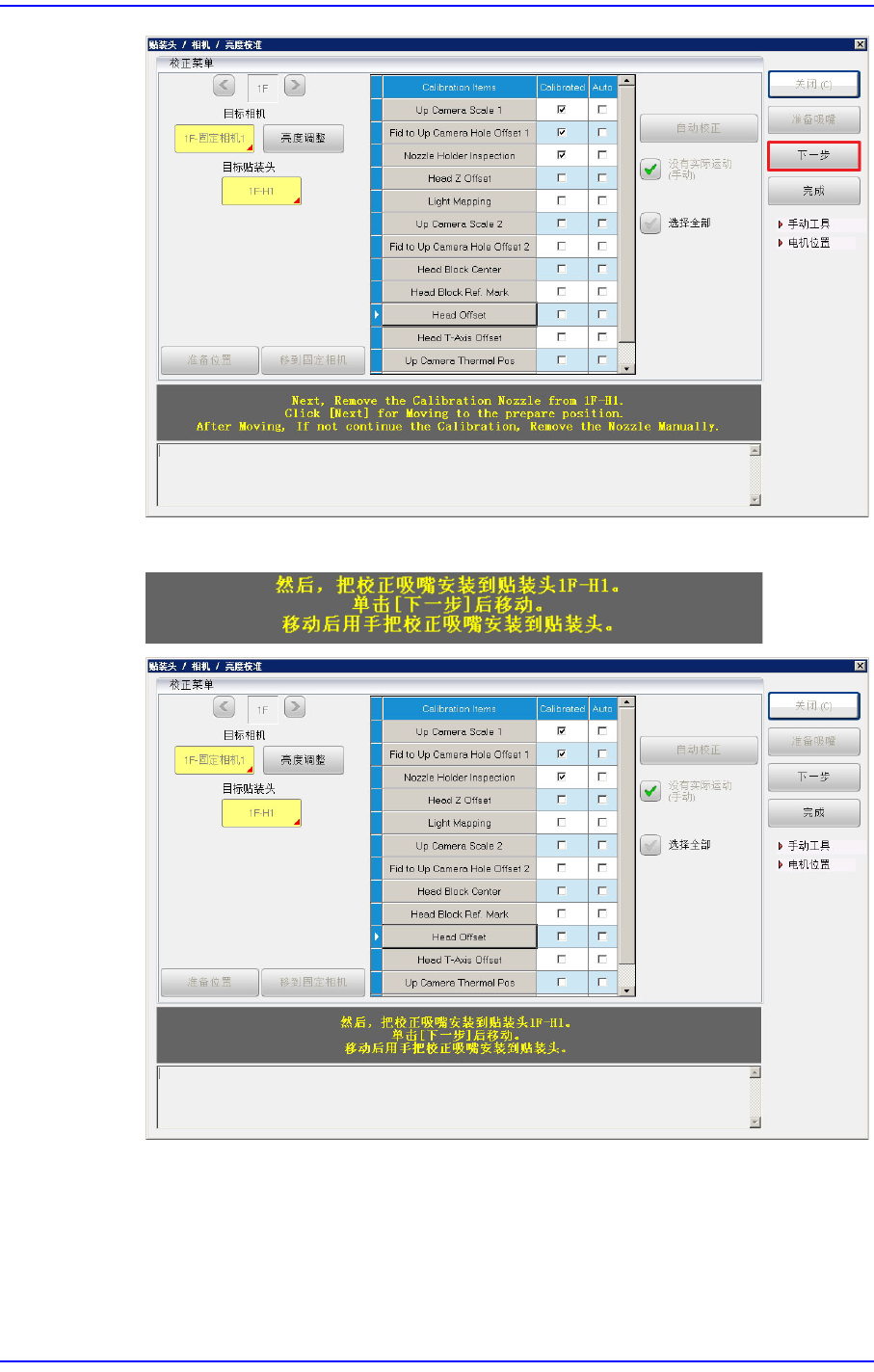

12-121 校正 3. 若出现下列消 息， 按下 < 下一步 > 按钮。
12-120
Cutting-edge Modular Mounter HM Series Administrator's Guide
12.1.9.15. Head Offset Calibration (MFH)
测量从Gantry 的基准摄像机中心到各Spindle 中心间距 (XY Offset)的Calibration。该
校准作业可以使用专用吸嘴进行。
Calibration Tool:CNHeadXY Nozzle
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head Offset Calibration的实行方法如下。
1. 选择<没有实际运动 (手动)>复选框后，按下<Head Offset>按钮。
2. 若出现下列消息，按下<下一步>按钮。
12-121
校正
3. 若出现下列消息，按下< 下一步>按钮。
12-122
Cutting-edge Modular Mounter HM Series Administrator's Guide
4. Gantry向前移动时，在1号Head上插入Calibration工具。
5. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
6. 1号Head 的Calibration完成后，按下<下一步> 按钮，按2~5 号步骤对其他Head
进行Calibration。
