11.3 “Tape Feeder base“
对话框
<汽缸检查> 按钮
检查Cylinder Module. 点击此按钮则显示如下对话框。

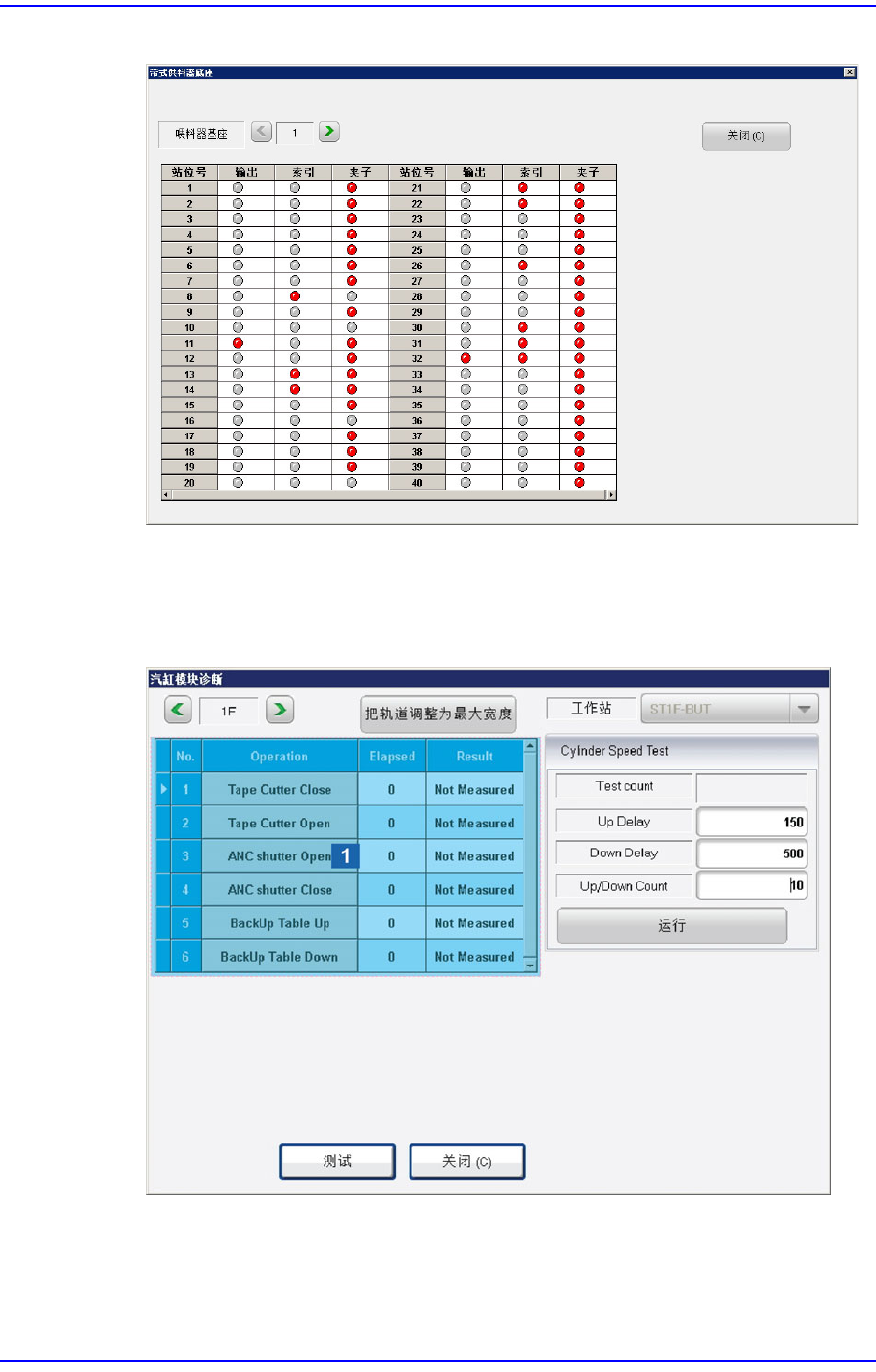

图
11.4 “
汽缸模块诊断
“
对话框
1: Operation Test
11-4
Cutting-edge Modular Mounter HM Series Administrator's Guide
工作站选择用箭头键
1:显示出当前选定的工作站。
按下箭头键就能选择需要检查设定值的工作站。
<把轨道调整为最大宽度>按钮
把选定的工作区的传送带宽度调整到最大。
<Operation> 领域
表示将要检查的装置的动作清单。
Tape Cutter Open / Close：检查Tape Cutter的动作。
ANC Shutter Open / Close: 检查ANC 的动作。
Backup Table Up / Down: 检查 Backup Table的动作。
<工作站> 组合框
选择要进行BUT测试的作业站。
<第一个BUT 速度测试(Cylinder Speed Test)> 领域
测试Backup Table的升/降速度。
BUT 向上延迟:表示Backup Table 的上升速度。
BUT 下降延迟:表示Backup Table 的下降速度。
向上/向下 数量:设置 Backup Table的 Up/Down 测试次数。
< 运行>:执行Backup Table的升/降速度测试。
<自动化> 按钮
自动依次检查〈Operation Test〉领域的装置。
<关闭>
按钮
关闭对话框。
11.2. 传输装置（Conveyor） [F3]
检查输送机内的各种装置运行状态。与按下共同菜单的输送机图标相同的功能。详
细事项请参照 “15.1.3
传送装置
(Conveyor)”.
