HM_Series_Administrator′s_Guide(Chi_Ver2.5)校正.pdf.pdf - 第449页
12-81 校正 < 固 定相机的照明映射 > 固定相机的照明映射的实行方法 如下。 1. 按下 <Light Mapping> 按钮。 2. 在 “ 照明影像 ” 对话框选 择 <Fix Camera> 。
12-80
Cutting-edge Modular Mounter HM Series Administrator's Guide
8. 针对照明映射结果进行测试。按下<是(Y)> 按钮。
9. 照明测试完毕后，出现下列对话框。按下<确定 > 按钮，完成照明映射测试。
12-81
校正
<固定相机的照明映射>
固定相机的照明映射的实行方法如下。
1. 按下<Light Mapping>按钮。
2. 在“照明影像”对话框选择<Fix Camera>。
12-82
Cutting-edge Modular Mounter HM Series Administrator's Guide

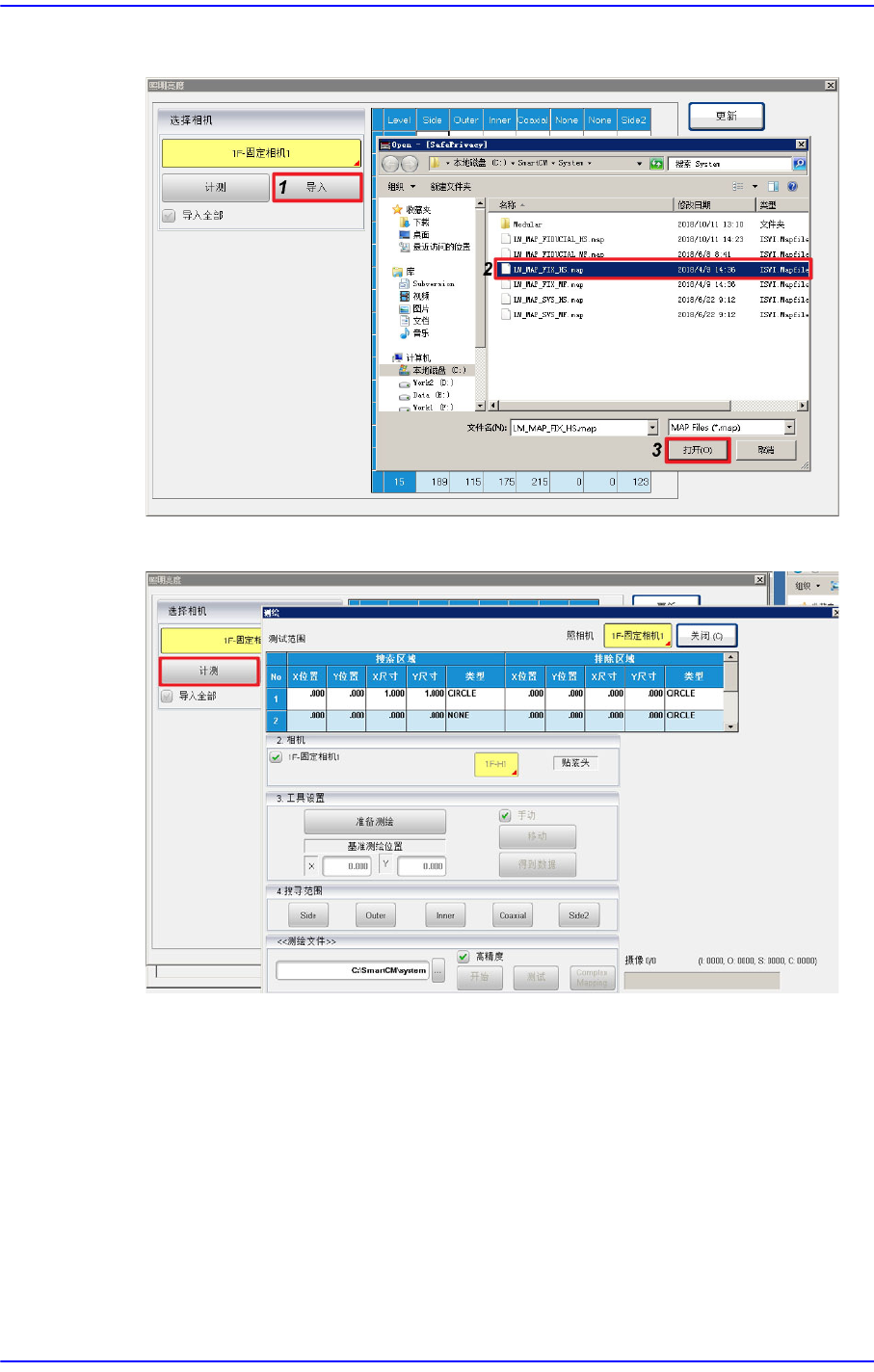

3. 选择<进口>后，选择<LM_MAP_FIX_HS.map>。
4. 按下<计划验>按钮。如下出现 “ 校正测试” 对话框。
